Wippschalterzeichnung
Was ist ein schwarzer Wippschalter?
Ein schwarzer Wippschalter ist eine unverzichtbare elektrische Steuerkomponente mit einer klassischen matten oder glänzenden schwarzen Oberfläche, die dazu dient, einen Stromkreis durch eine Schwenkbewegung zu öffnen oder zu schließen. Als einpoliges Einweg-Gerät (SPST) bietet dieser nicht beleuchtete Mini-Wippschalter ein sauberes, professionelles Aussehen, das sich perfekt in jedes Industrie- oder Unterhaltungselektronikpanel integriert. Seine minimalistische Ästhetik sorgt dafür, dass er "all-match" (vielseitig) für verschiedene Designs ist und die visuelle Ablenkung von Kontrollleuchten vermeidet, während er gleichzeitig eine hohe mechanische Zuverlässigkeit beibehält.
Produktübersicht

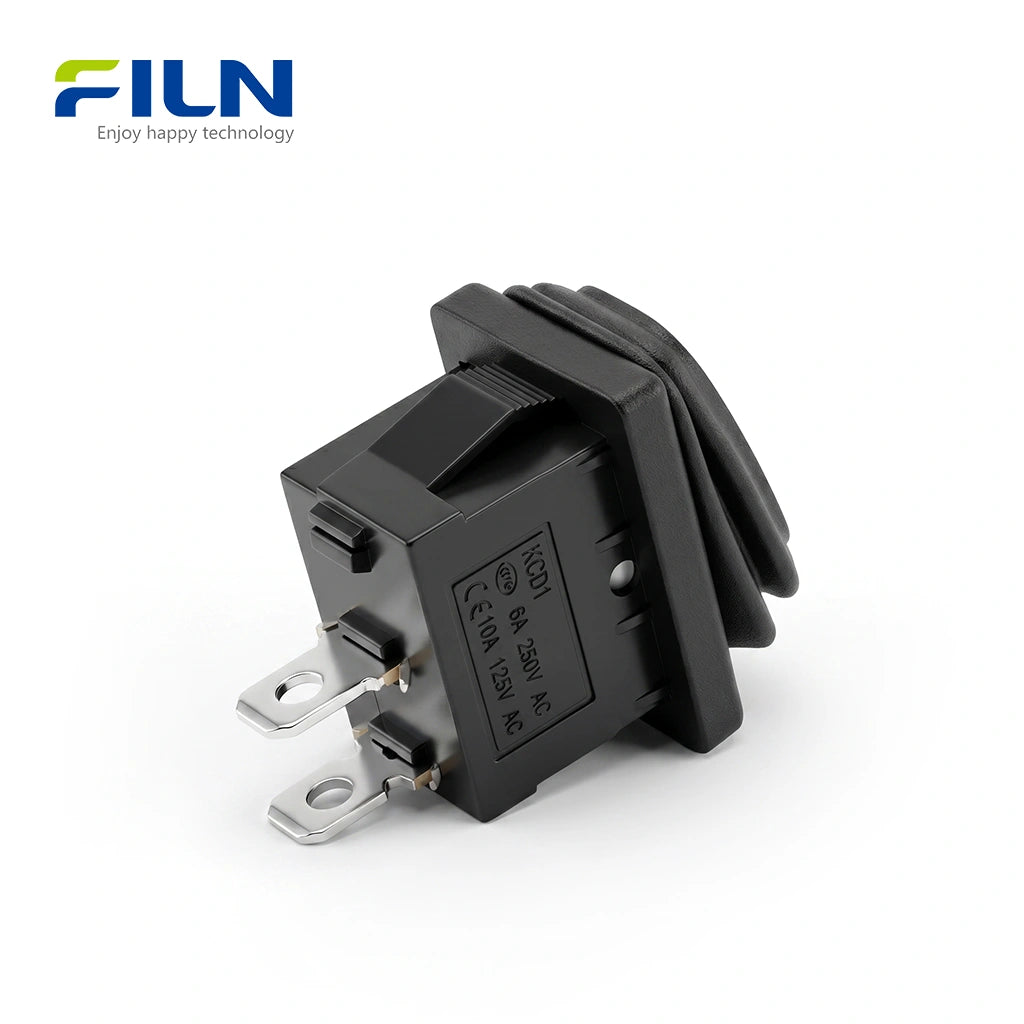

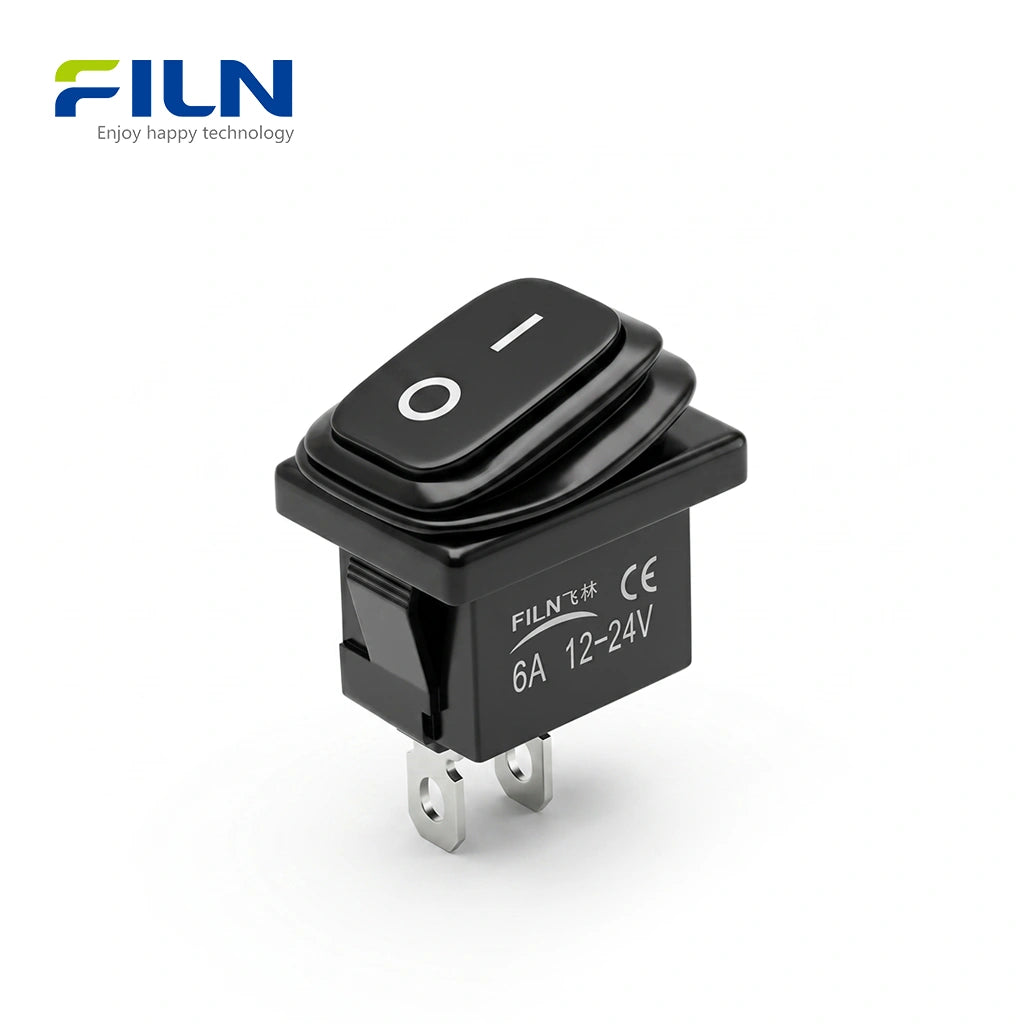

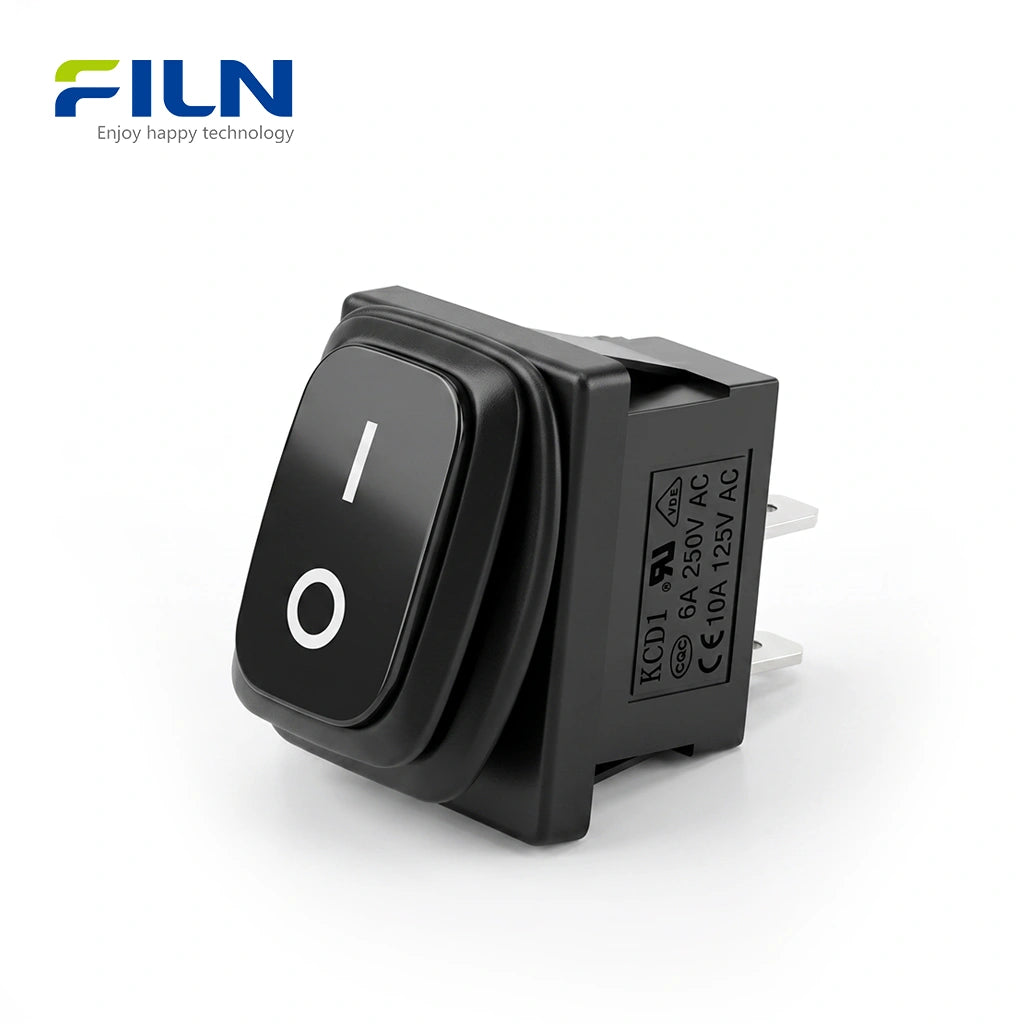

Der FILN FL3-KCD1-011-11X ist ein erstklassiger schwarzer Wippschalter, der für maximale Haltbarkeit auf kleinem Raum entwickelt wurde. Mit einer Standard-Montagegröße von 13x19,5 mm bietet dieser Schalter der KCD1-Serie eine einfache ON-OFF-Funktion. Im Gegensatz zu beleuchteten Versionen ist dieses nicht beleuchtete Modell vielseitiger für verschiedene Spannungsumgebungen und ästhetische Anforderungen. Zertifiziert nach ISO9001, CE, VDE, RoHS, SGS, UL und IP65, ist er für Hochleistungsanwendungen in Küchengeräten, medizinischen Geräten und industriellen Stromsteuerungssystemen optimiert. Die 2-poligen Löt-/Schnellanschlussklemmen gewährleisten eine stabile elektrische Leitfähigkeit und einfache Installation.
Kurze Spezifikationen
| Parameter | Details |
|---|---|
| Modellnummer | FL3-KCD1-011-11X |
| Montagegröße | 13x19.5mm / 0.51x0.77 Zoll |
| Funktion | EIN-AUS |
| LED-Beleuchtung | Unbeleuchtet |
| Betätigerfarbe/-form | Schwarz / Rechteckig |
| Verdrahtungsmethode | 2-polige Löt-/Schnellanschlussklemmen |
Elektrische Leistungsparameter
| Technische Kenngröße | Wert |
|---|---|
| Nennspannung/-strom | 10A 250VAC / 18(12)A 125VAC |
| Kontaktwiderstand | ≤50mΩ |
| Isolationswiderstand | ≥100mΩ/500VDC |
| Spannungsfestigkeit | 1500VAC/5mA 60s |
| Elektrische Lebensdauer | 10.000 Zyklen |
| Schutzart | IP65/IP66 |
| Zertifizierungen | ISO9001, CE, VDE, RoHS, SGS, UL |
Komponentenmaterialien
| Komponente | Material |
|---|---|
| Obere Basis / Halter | ABS |
| Untere Basis | PA66 |
| Stifte / Klemmen | H62 Messing (versilbert) |
| Kontakte | AgCdO12 (Silberlegierung) |
| Feder | 72# Federstahl |
| Wasserdichte Abdeckung | Silikonkautschuk |
Zuverlässigkeits- und Prüfstandards
Dieser schwarze Wippschalter wird strengen Tests unterzogen, um industrielle Leistung zu gewährleisten:
| Betriebstemperatur | -40℃ bis +125℃ |
| Mechanische Lebensdauer | 20.000 Betätigungen (ohne Last) |
| Spannungsfestigkeit | Kein Durchschlag bei 3000VAC für 60s |
| Anschlussfestigkeit | 80N statische Last für 60s gehalten |

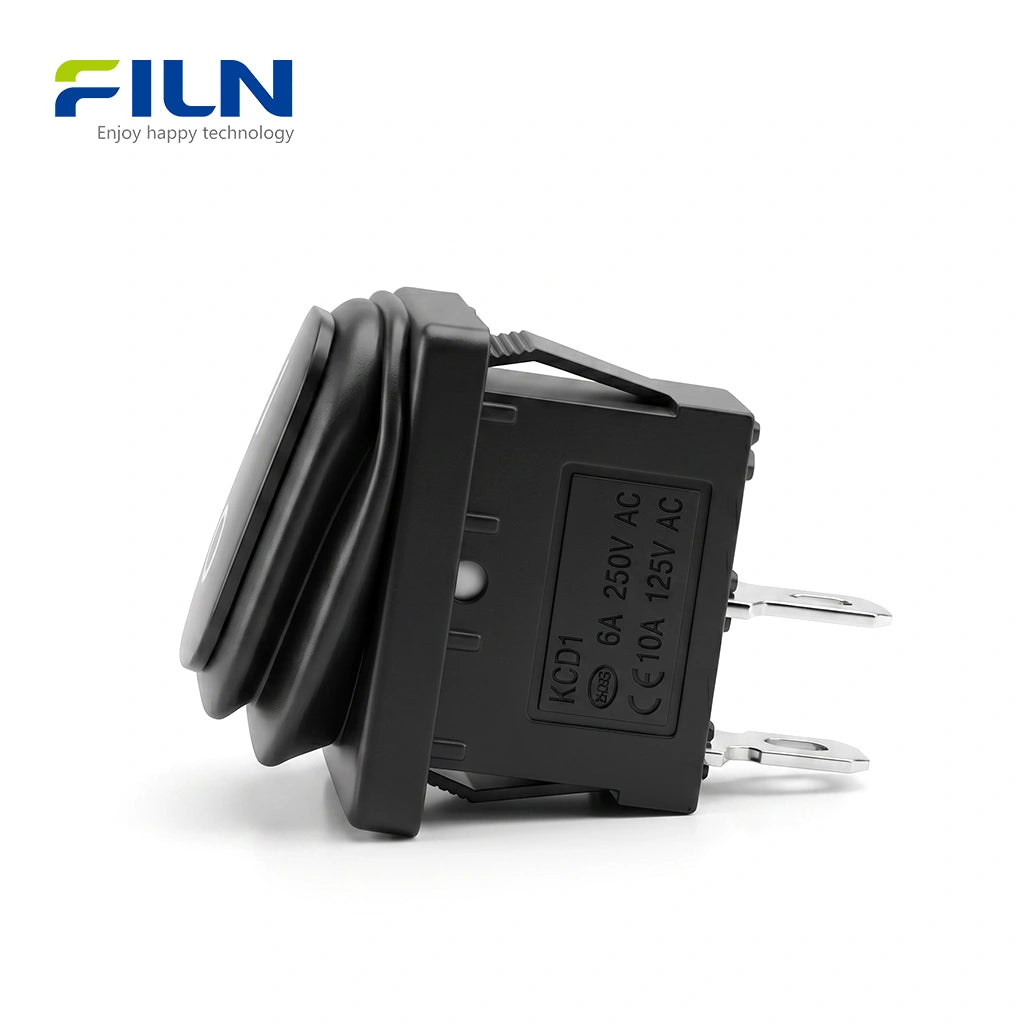

Designvorteil: Unbeleuchtete Schwarze Serie
Im Vergleich zu beleuchteten Modellen bietet der unbeleuchtete schwarze Wippschalter ein überlegenes "all-match"-Design. Während beleuchtete Schalter in dunklen Umgebungen zur Sichtbarkeit nützlich sind, bietet die unbeleuchtete Version ein professionelleres, dezenteres Erscheinungsbild für medizinische Geräte und hochwertige Büroausstattung. Es eliminiert die Notwendigkeit spezifischer Anzeige Spannungen, was die Integration in verschiedene Schaltungsdesigns erleichtert.
| Merkmal | Wippschalter | Druckschalter |
|---|---|---|
| Installation | Einrasten (schnell & werkzeuglos) | Mutter/Gewinde (zeitaufwändig) |
| Lebensdauer | Längere mechanische Lebensdauer | Standard-Lebensdauer |
| Verkabelung | Schnellverbindungs-Flachstecker | Oft löten erforderlich |
Globale Anwendungen
- Küchengeräte: Kaffeemaschinen, Heißluftfritteusen und Wasserspender.
- Industrielle Energie: PDU-Einheiten, Schaltschränke und Prüfgeräte.
- Medizinische Geräte: Zentrifugen und unterstützende Pflegeausrüstung.
- Automobil: 12V/24V Zubehörsteuerung und Panel-Modifikationen.

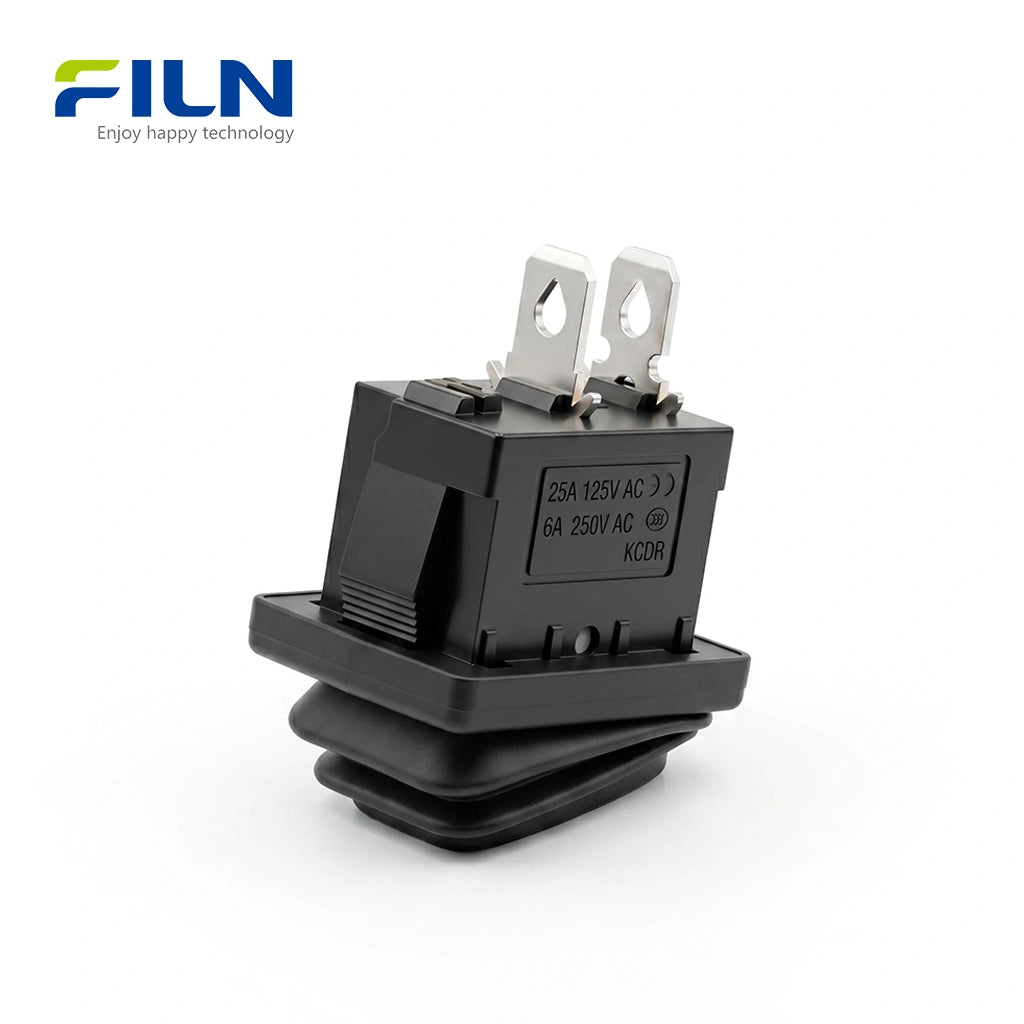

Installationsanleitung
- Plattenausschnitt: Bereiten Sie eine präzise 13x19,5mm Öffnung in Ihrem Gerätepanel vor.
- Einrasten: Richten Sie den Schalter aus und drücken Sie ihn von vorne durch die Öffnung.
- Befestigung: Die zwei Seitenclips rasten automatisch ein und befestigen den Schalter fest am Panel.
- Verkabelung: Verbinden Sie Ihre positive Leitung mit dem ersten Pin und die Gerätelast mit dem zweiten Pin für eine Standard-EIN-AUS-Konfiguration.
Vollständiger Schaltplan und Installationsanleitung für 2-polige Wippschalter
Das Verständnis eines 2-poligen Wippschalter-Schaltplans ist unerlässlich für die sichere Implementierung einer manuellen Leistungsregelung in Ihren elektrischen Schaltkreisen. Ein 2-poliger Wippschalter funktioniert als Standard-Einpoliger Einweg (SPST)-Mechanismus, der dazu dient, den Stromfluss zu einer angeschlossenen Last entweder zu überbrücken oder zu unterbrechen.
Wie man einen 2-poligen Wippschalter verkabelt: Schritt-für-Schritt-Anleitung
Das Verkabeln eines unbeleuchteten 2-poligen Schalters ist einfach. Befolgen Sie diese schematische Logik, um eine stabile und professionelle Installation zu gewährleisten:
- 1. Stromeingang (Leitung): Verbinden Sie das positive (+) Kabel Ihrer Stromquelle (z. B. eine Batterie oder ein Gleichstromnetzteil) mit dem ersten Pin des Schalters. Dies dient als Eintrittspunkt für den Strom.
- 2. Lastausgang: Verbinden Sie ein Kabel vom zweiten Pin des Schalters mit dem positiven Eingangsanschluss Ihres Geräts (z. B. einer LED-Anzeige, einem Motor oder einer industriellen Komponente).
- 3. Schließen des Stromkreises: Verbinden Sie den negativen (-) Anschluss des Geräts direkt mit dem negativen Anschluss der Stromquelle. Beachten Sie, dass bei einem 2-poligen unbeleuchteten Schalter das Schaltergehäuse selbst keine Erdverbindung benötigt.
Schaltlogik & technische Spezifikationen
| Schalterzustand | Gerätestatus (Last) | Interner LED-Status |
|---|---|---|
| Normal (Aus-Position) | AUS (Unterbrochener Stromkreis) | Keine (unbeleuchtet) |
| Gedrückt (Ein-Position) | EIN (Geschlossener Stromkreis) | Keine (unbeleuchtet) |
Kritische Installationsvorsichtsmaßnahmen
- Elektrische Nennwerte: Überprüfen Sie immer die auf dem Schaltergehäuse aufgedruckten Spannungs- und Stromstärken (z. B. 6A 250VAC oder 20A 12VDC). Das Überschreiten dieser Grenzwerte kann zu einer Überhitzung der Klemmen führen.
- Anschlusssicherheit: Stellen Sie sicher, dass Sie isolierte Flachsteckverbinder der richtigen Größe (typischerweise 4,8 mm oder 6,3 mm) verwenden, um Kurzschlüsse zu vermeiden und die mechanische Stabilität in Umgebungen mit starken Vibrationen zu gewährleisten.
- Polaritäts-Praxis: Obwohl mechanische 2-polige Schalter nicht polaritätsempfindlich sind, ist es aus Sicherheitsgründen bewährte Praxis, den Schalter auf der positiven (heißen) Seite des Stromkreises anstatt auf der neutralen/negativen Seite zu installieren.
Abbildung 1: Standardverdrahtungskonfiguration für einen 2-poligen Wippschalter
Branchenwissen: Funktionsweise
Ein schwarzer Wippschalter funktioniert über einen mechanischen "Wipp"-Mechanismus. Im Gehäuse schwenkt ein versilberter Messingkontakt zwischen zwei Punkten. Da dieses Modell ein Snap-In-Wippschalter ist, reduziert es die Montagearbeitskosten im Vergleich zu herkömmlichen Schraubmontageschaltern erheblich. Seine hohe Strombelastbarkeit (30A) macht ihn für schwere Industriemaschinen geeignet, während seine Größe von 13x19,5mm in Standard-"Mini"-Schlitze passt, die in weltweit exportierten Geräten üblich sind.
FILN Fabrikdirektvorteil
FILN ist ein spezialisierter Hersteller von schwarzen Wippschaltern. Wir bieten:
- Kein MOQ: Unterstützung für Kleinserien-Prototypen.
- Lieferzeit: Schneller globaler Versand von unserem Lager.
- Anpassung: Spannung, Drahtlänge und Steckertypen, maßgeschneidert nach Ihren Spezifikationen.
Offizielle Website: www.filn.com | E-Mail: inquiry@cnylin.com.cn
Häufig gestellte Fragen
F1: [2-polig] Ist der 13x19,5mm schwarze Wippschalter polaritätsempfindlich?
A: Nein, da es sich um einen unbeleuchteten 2-poligen mechanischen Schalter handelt, ist er nicht polaritätsempfindlich. Sie können jedes Kabel an jeden Pin anschließen.
A: Nein, da es sich um einen unbeleuchteten 2-poligen mechanischen Schalter handelt, ist er nicht polaritätsempfindlich. Sie können jedes Kabel an jeden Pin anschließen.
F2: [Unbeleuchtet] Warum einen Schalter ohne LED wählen?
A: Unbeleuchtete Schalter sind "all-match" für jede Spannung (AC oder DC) und bieten ein professionelles, sauberes Aussehen, ohne zusätzlichen Strom für eine Kontrollleuchte zu ziehen.
A: Unbeleuchtete Schalter sind "all-match" für jede Spannung (AC oder DC) und bieten ein professionelles, sauberes Aussehen, ohne zusätzlichen Strom für eine Kontrollleuchte zu ziehen.
Q3: [2-polig] Was ist der maximale Strom für den FL3-KCD1-011-11X?
A: Er ist für bis zu 30A 250VAC ausgelegt und eignet sich daher für Hochleistungs-Industriegeräte.
A: Er ist für bis zu 30A 250VAC ausgelegt und eignet sich daher für Hochleistungs-Industriegeräte.
Q4: [Installation] Kann ich diesen Schalter ohne Schrauben installieren?
A: Ja, er verfügt über ein Snap-in-Design. Drücken Sie ihn einfach in ein 13x19,5mm großes Loch, und die seitlichen Clips rasten ihn ein.
A: Ja, er verfügt über ein Snap-in-Design. Drücken Sie ihn einfach in ein 13x19,5mm großes Loch, und die seitlichen Clips rasten ihn ein.
Q5: [Haltbarkeit] Wie lange ist die Lebensdauer dieses schwarzen Wippschalters?
A: Er hat eine elektrische Lebensdauer von mindestens 10.000 Zyklen und eine mechanische Lebensdauer von 20.000 Zyklen.
A: Er hat eine elektrische Lebensdauer von mindestens 10.000 Zyklen und eine mechanische Lebensdauer von 20.000 Zyklen.
Q6: [Nicht beleuchtet] Ist dieser Schalter wasserdicht?
A: In Verbindung mit einer Silikongummiabdeckung erfüllt er die IP65-Normen und ist somit spritzwasser- und staubdicht.
A: In Verbindung mit einer Silikongummiabdeckung erfüllt er die IP65-Normen und ist somit spritzwasser- und staubdicht.
Q7: [2-polig] Bietet FILN eine kundenspezifische Verkabelung für diese Schalter an?
A: Ja, als Fabrik können wir Drähte jeder Länge vorlöten oder spezifische Stecker hinzufügen, um Ihre Montageanforderungen zu erfüllen.
A: Ja, als Fabrik können wir Drähte jeder Länge vorlöten oder spezifische Stecker hinzufügen, um Ihre Montageanforderungen zu erfüllen.
Q8: [Zertifizierung] Hat es UL- oder CE-Zulassungen für den Export?
A: Ja, dieser Schalter verfügt über UL-, CE-, VDE- und RoHS-Zertifizierungen, die sicherstellen, dass er globale Sicherheitsstandards erfüllt.
A: Ja, dieser Schalter verfügt über UL-, CE-, VDE- und RoHS-Zertifizierungen, die sicherstellen, dass er globale Sicherheitsstandards erfüllt.
Q9: [Material] Welches Kontaktmaterial wird verwendet?
A: Wir verwenden hochwertige Silberlegierungskontakte (AgCdO12) für überragende Leitfähigkeit und Hitzebeständigkeit.
A: Wir verwenden hochwertige Silberlegierungskontakte (AgCdO12) für überragende Leitfähigkeit und Hitzebeständigkeit.
Q10: [Vergleich] Wie verhält er sich im Vergleich zu einem Drucktastenschalter?
A: Wippschalter sind in der Regel schneller durch Schnappmontage zu installieren und haben oft eine höhere Strombelastbarkeit für industrielle Anwendungen.
A: Wippschalter sind in der Regel schneller durch Schnappmontage zu installieren und haben oft eine höhere Strombelastbarkeit für industrielle Anwendungen.
