Produktübersicht

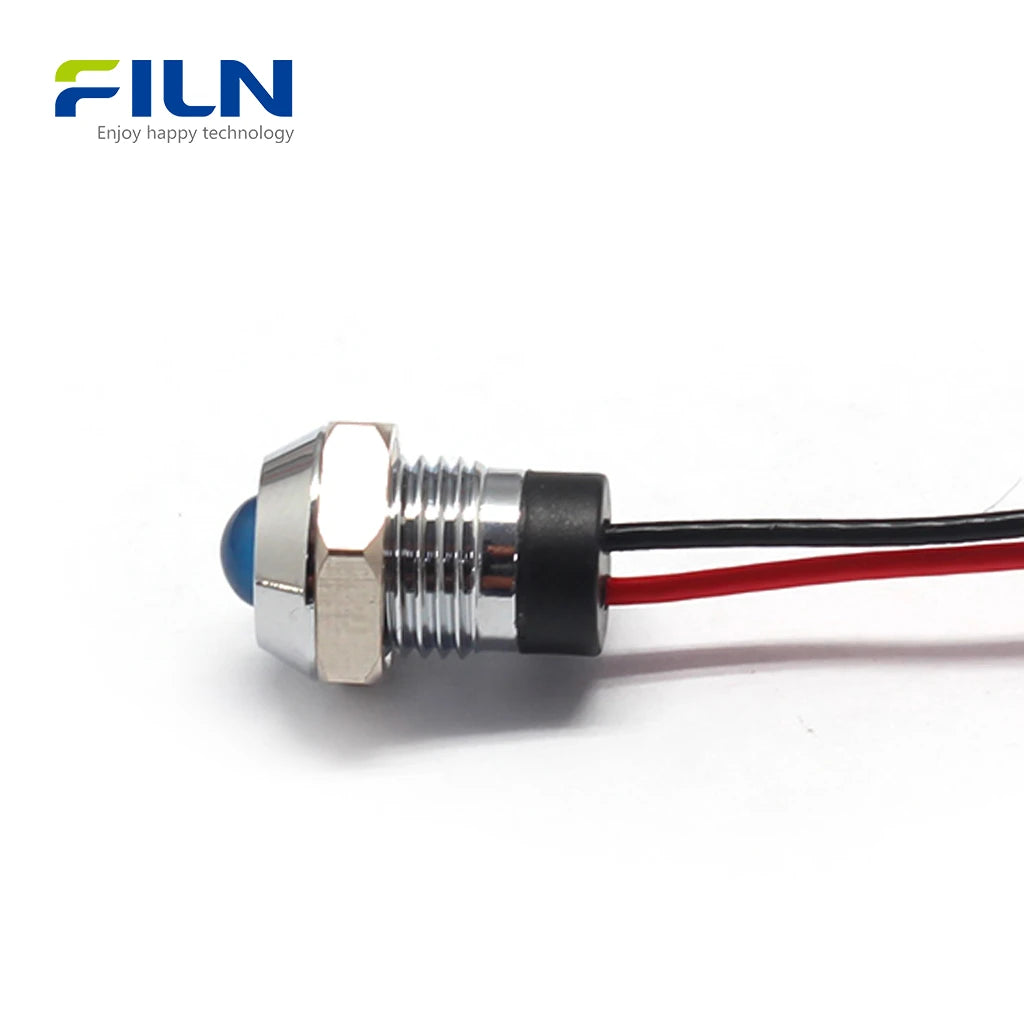

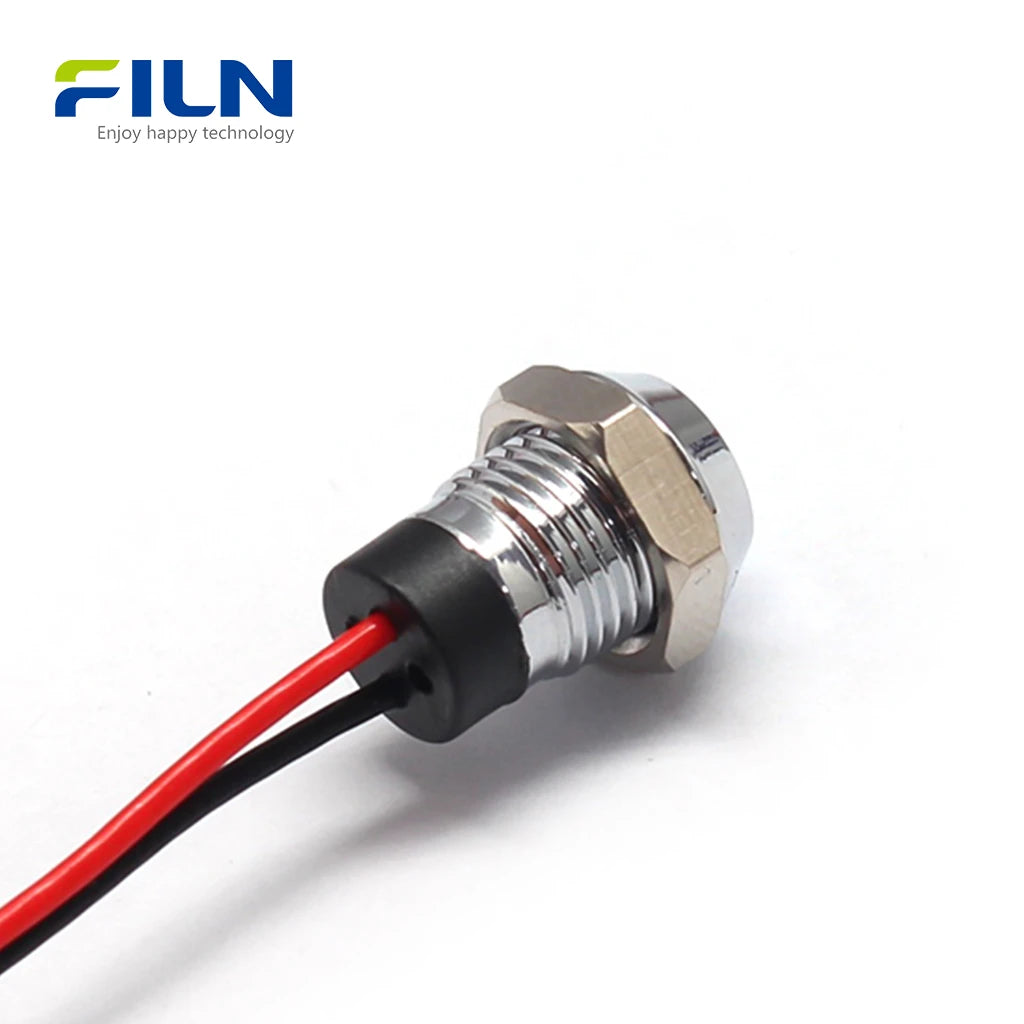

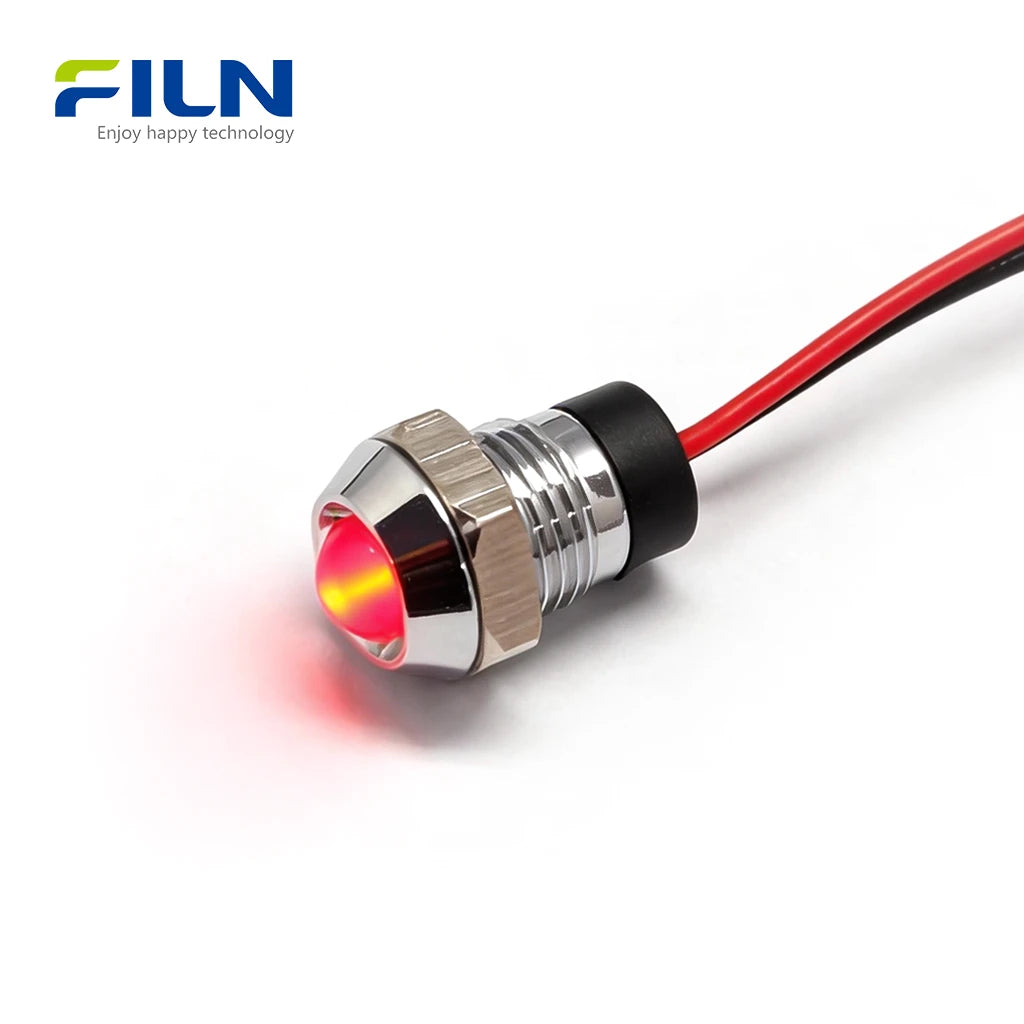

Die 9-Volt-LED-Leuchte FL1M-08SW-4 ist eine Hochleistungs-8-mm-Metall-Anzeigeleuchte, die für industrielle Präzision entwickelt wurde. Mit einem High-Head-Design und einem ultrakurzen 13-mm-Gehäuse ist diese Anzeige speziell für Geräte mit begrenztem internen Platz konzipiert. Mit einer wasserdichten IP65-Zertifizierung und einem vorverdrahteten 15-cm-Anschlusskabel bietet sie eine nahtlose Integration in industrielle Schalttafeln, CNC-Maschinen und Automatisierungssysteme. Ob Sie eine 9-Volt-LED-Leuchte oder kundenspezifische Spannungen bis zu 220 V benötigen, diese FILN-Anzeige bietet zuverlässige, nicht-polare LED-Beleuchtung mit langer Haltbarkeit in rauen Umgebungen.
Kurzspezifikationen
| Befestigungsloch | 8 mm (0,315 Zoll) |
| Spannung | 9 V, 12-24 V, 110-220 V (kundenspezifisch) |

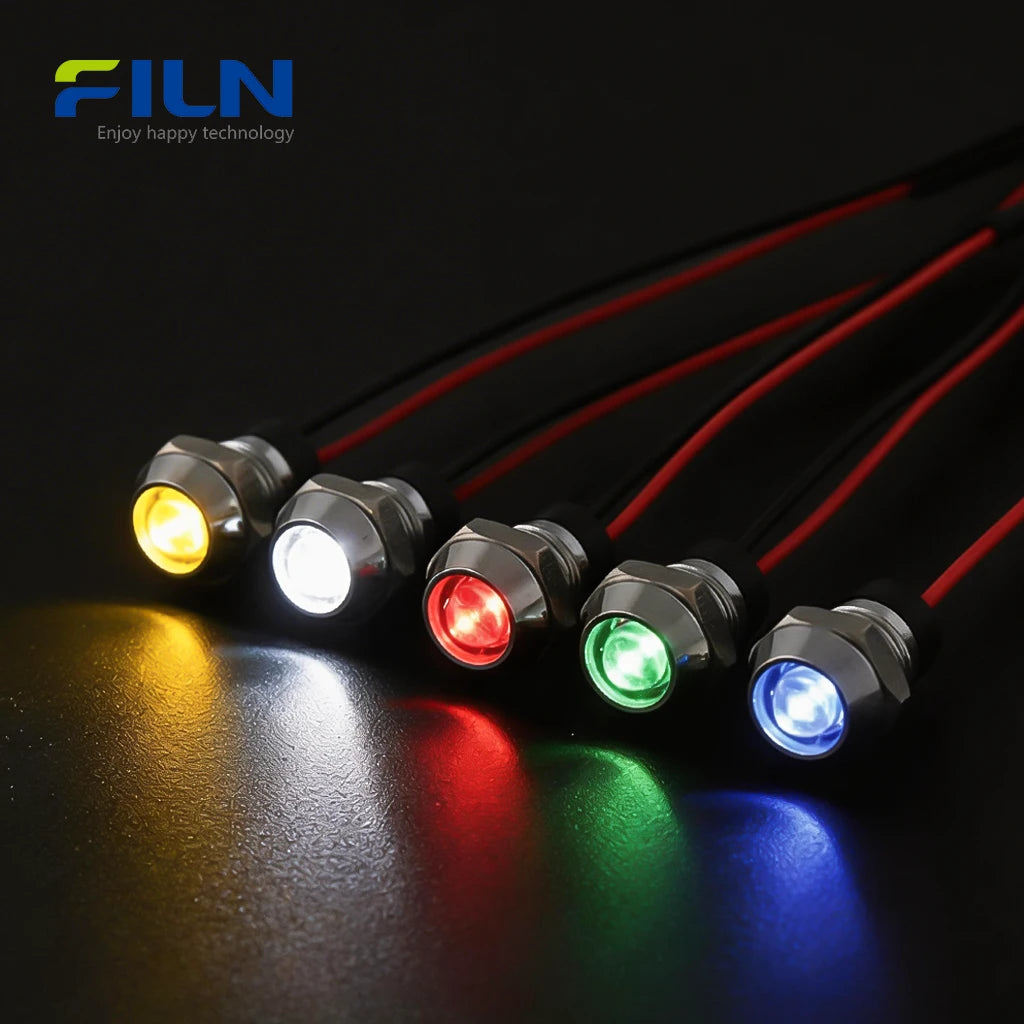

| LED-Farbe | Rot, Grün, Gelb, Blau, Weiß |
| Wasserdichtigkeitsklasse | IP65 |
| Betriebstemperatur | -40℃ bis +80℃ |
| Lebensdauer | 50.000 Stunden |
| Verdrahtungsart | Vorverdrahtetes Kabel (15 cm) |
Nennarbeitsparameter
| Nennspannung | 9V - 220V kundenspezifisch |
| Frequenz (AC) | 50～60Hz |
| Nennstrom | ≤20mA |
Komponentenmaterialien
| Gehäuse | Vernickeltes Messing / Schwarz eloxiertes Aluminium |
| Linse | Polycarbonat (PC) |
| Dichtungsring | O-förmiger Silikonring |
| Anschluss | Direktes Anschlusskabel |
| Drahtmaterial | UL-zertifiziertes PVC-Kupferkabel (15 cm) |
Allgemeine Eigenschaften
| Teilname | FL1M-08SW-4 Anzeige |
| Betriebstemperatur | -40℃～80℃ |
| Relative Luftfeuchtigkeit | ≤85% bei +40℃ |
| Luftdruck | 86~106Kpa |
| Wasserdichtigkeitsklasse | IP65 |
Elektrische Eigenschaften
| Prüfpunkt | Bedingung | Anforderung |
| Isolationswiderstand | DC500V für 1 Minute | ≥100MΩ |
| Spannungsfestigkeit | 1500VAC / 5mA / 60s | Kein Durchschlag |
Hauptmerkmale
- Ultrakurzes Profil: Gesamtlänge nur 13 mm, perfekt für kompakte Bedienfelder.
- Vorverdrahteter Komfort: Inklusive 15 cm langer Kabel für schnelle Installation.
- Nicht-polare LED: LED-Perlen funktionieren ohne positive/negative Polaritätseinschränkungen.

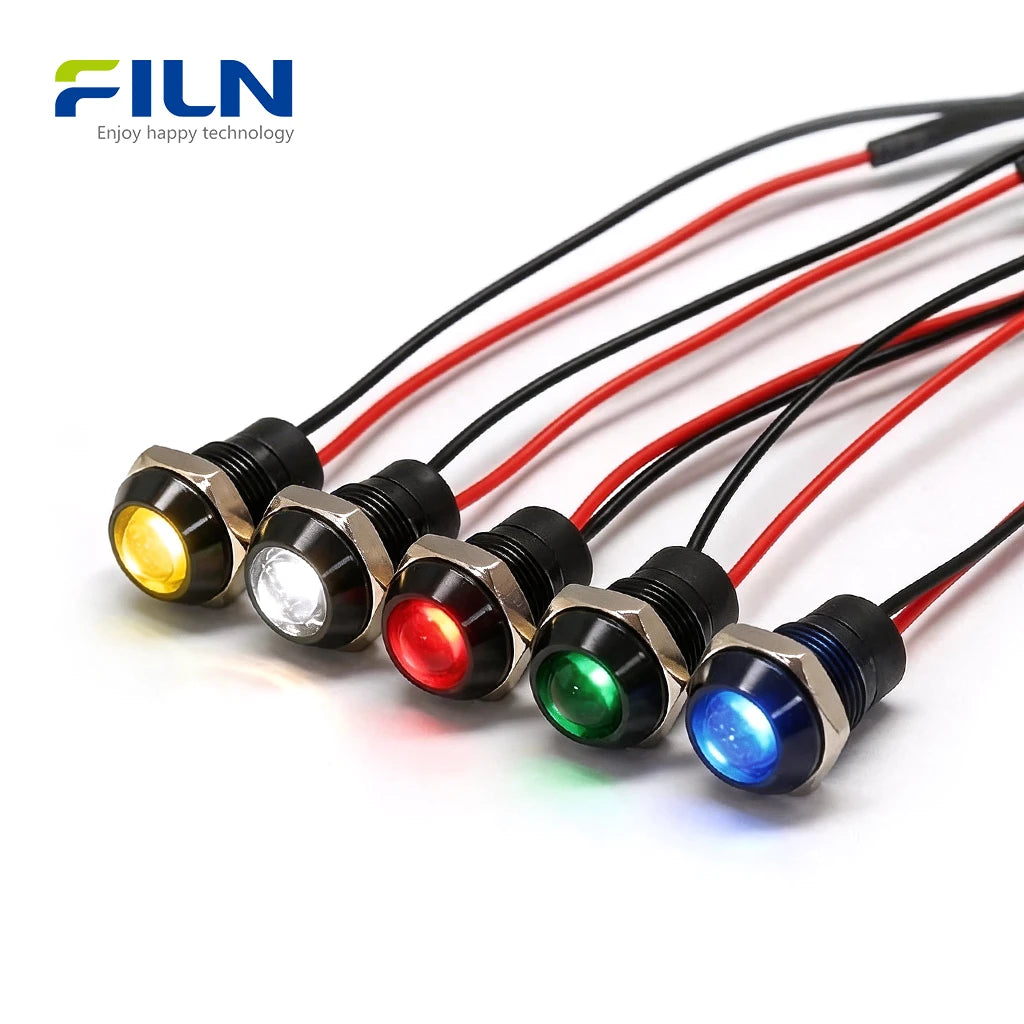

- Premium-Verarbeitung: Erhältlich in Silber-Nickel oder Schwarz eloxierten Oberflächen.
- Hohe Zuverlässigkeit: Glattes Gewinde mit M8-Mutter und wasserdichtem O-Ring.
Anwendungen
- Industrielle Schalttafeln
- CNC-Maschinen und Werkzeuge
- Automatisierte Produktionslinien
- Schiffs- und Kfz-Armaturenbretter
- Medizinische Diagnosegeräte
Installationsanleitung
- Bohren Sie ein Befestigungsloch mit 8 mm Durchmesser in die Zielplatte.
- Führen Sie die 9-Volt-LED-Leuchte von der Vorder-/Oberseite der Platte ein.
- Schieben Sie den O-Ring auf die Rückseite der Anzeige für eine wasserdichte Abdichtung.
- Befestigen Sie das Gerät, indem Sie die M8-Mutter von der Rückseite der Platte festziehen.
- Verbinden Sie die 15 cm langen Kabel mit Ihrer Stromquelle (nicht-polar).
Was ist eine 9-Volt-LED-Anzeigeleuchte?
Eine 9-Volt-LED-Anzeigeleuchte ist ein visuelles Signalgerät, das den Betriebszustand elektrischer Schaltkreise anzeigt. Im Gegensatz zu Pin-Anzeigen, die Löten oder Flachsteckverbinder erfordern, werden verdrahtete Anzeigen wie die FL1M-08SW-4 mit vorinstallierten Kabeln geliefert, was die Montagezeit erheblich verkürzt und lose Verbindungen in Umgebungen mit starken Vibrationen verhindert. Diese Anzeigen sind entscheidend für die Sicherheit des Bedieners und liefern klare Statusrückmeldungen (Ein/Aus/Fehler) in Industriemaschinen.
Direktlieferung ab Werk – FILN
FILN ist ein professioneller Hersteller, der sich auf hochwertige Anzeigelampen spezialisiert hat. Wir bieten:
- Spannungsanpassung: Unterstützung von 3 V bis 380 V.
- Kabelanpassung: Einstellbare Längen und Steckertypen.
- Schneller Versand: Schnelle globale Logistik von unserem Werk.
Offizielle FILN-Website: www.filn.com
Kontaktieren Sie uns: inquiry@cnylin.com.cn
Häufig gestellte Fragen
F1: Wie lang ist die FL1M-08SW-4 insgesamt?
A: Die Anzeige ist ein ultrakurzes Modell mit einer Gesamtlänge von nur 13 mm.
A: Die Anzeige ist ein ultrakurzes Modell mit einer Gesamtlänge von nur 13 mm.
F2: Kann ich diese 9-Volt-LED-Leuchte an 12-V- oder 24-V-Schaltkreisen verwenden?
A: Ja, wir bieten kundenspezifische Widerstände für 12-V-, 24-V-, 110-V- und 220-V-Anwendungen an.
A: Ja, wir bieten kundenspezifische Widerstände für 12-V-, 24-V-, 110-V- und 220-V-Anwendungen an.
F3: Gibt es eine Polaritätsanforderung für die Verkabelung?
A: Nein, die verwendeten LED-Perlen sind nicht-polar, was die Verkabelung einfach und fehlerfrei macht.
A: Nein, die verwendeten LED-Perlen sind nicht-polar, was die Verkabelung einfach und fehlerfrei macht.
F4: Welche Gehäusefarben sind erhältlich?
A: Wir bieten standardmäßige Gehäuse aus Silber (vernickelt) und Schwarz (eloxiert) an.
A: Wir bieten standardmäßige Gehäuse aus Silber (vernickelt) und Schwarz (eloxiert) an.
F5: Sind Montagezubehörteile enthalten?

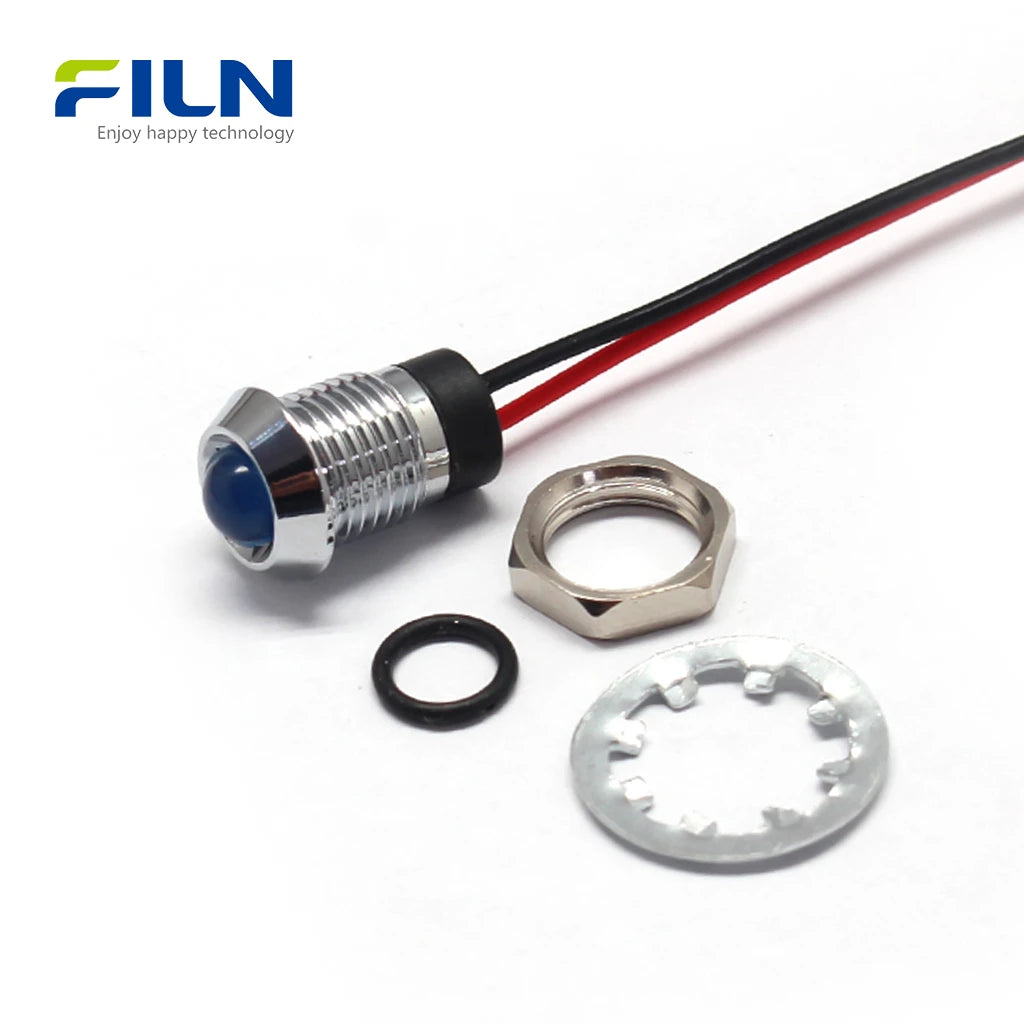

A: Ja, jede Anzeige wird mit einer M8-Mutter und einem O-förmigen wasserdichten Ring geliefert.
A: Ja, jede Anzeige wird mit einer M8-Mutter und einem O-förmigen wasserdichten Ring geliefert.
F6: Wie lang ist das Standardkabel?
A: Die Standardlänge beträgt 15 cm, wir können diese jedoch für Ihr spezifisches Projekt anpassen.
A: Die Standardlänge beträgt 15 cm, wir können diese jedoch für Ihr spezifisches Projekt anpassen.
F7: Welchen Vorteil hat die verdrahtete Version gegenüber der Pin-Version?
A: Vorverdrahtete Anzeigen sind schneller zu installieren und bieten zuverlässigere Verbindungen in vibrationsreichen Umgebungen.
A: Vorverdrahtete Anzeigen sind schneller zu installieren und bieten zuverlässigere Verbindungen in vibrationsreichen Umgebungen.
F8: Ist diese 8-mm-Anzeige vollständig wasserdicht?
A: Ja, sie ist IP65-zertifiziert und eignet sich für Spritzwasser- und Industrieschutz.
A: Ja, sie ist IP65-zertifiziert und eignet sich für Spritzwasser- und Industrieschutz.

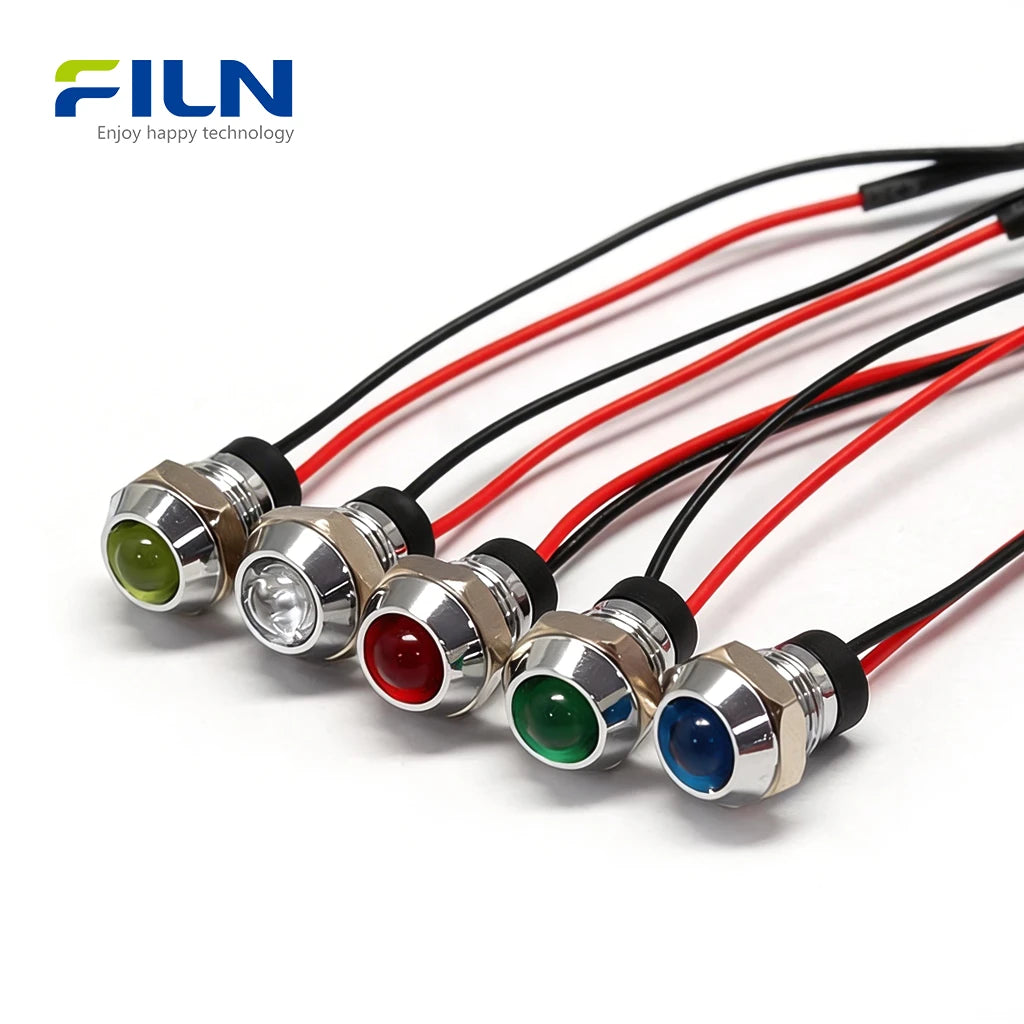

F9: Welche Farben der LED-Beleuchtung sind erhältlich?
A: Sie können zwischen Rot, Grün, Gelb, Blau und Weiß wählen.
A: Sie können zwischen Rot, Grün, Gelb, Blau und Weiß wählen.
F10: Kann FILN kundenspezifische Anschlüsse für die Kabelenden bereitstellen?
A: Absolut. Wir bieten auf Anfrage kundenspezifische Anpassungen für Klemmen und Steckverbinder ab Werk an.
A: Absolut. Wir bieten auf Anfrage kundenspezifische Anpassungen für Klemmen und Steckverbinder ab Werk an.
Sehr geehrte Kunden,
Bei FILN sind wir auf die Lieferung von präzisionsgefertigten Kontrollleuchten, Drucktastern und Wippschaltern spezialisiert, die auf Ihre individuellen Anforderungen zugeschnitten sind. Während unsere Produkte standardmäßig in den Spannungsbereichen (12-24V und 110-220V) erhältlich sind, wissen wir, dass spezielle Anwendungen Flexibilität erfordern.
Benötigen Sie eine kundenspezifische Spannungslösung? Teilen Sie uns einfach Ihre gewünschten Spannungsspezifikationen (z. B. 5V, 48V oder nicht standardisierte Bereiche) mit, und unser Entwicklungsteam wird innerhalb von 10-15 Werktagen eine Lösung entwickeln.
Warum FILN für die kundenspezifische Fertigung wählen?
✅ Fachwissen, dem Sie vertrauen können: Über 20 Jahre Erfahrung in der Produktion von elektronischen Bauteilen in Industriequalität.
✅ End-to-End-Anpassung: Von Spannungsanpassungen bis hin zu maßgeschneiderten Designs (Form, Farbe, IP-Schutzart) passen wir uns Ihren Bedürfnissen an.
✅ Qualität garantiert: Alle Sonderanfertigungen werden strengen Tests unterzogen, um die CE/RoHS/IP65-Standards zu erfüllen.
✅ Skalierbarer Support: Ob Prototypen oder Großbestellungen, wir gewährleisten eine reibungslose Lieferung.
So funktioniert es
Beratung: Teilen Sie uns Ihre technischen Anforderungen per E-Mail oder über unser Kontaktformular mit.
Design & Genehmigung: Erhalten Sie 3D-Modelle oder Muster zur Bestätigung.
Produktion & Qualitätskontrolle: Präzisionsfertigung mit Echtzeit-Updates.
Globaler Versand: Nachverfolgbare Logistik bis zu Ihrer Haustür.
Kontaktieren Sie uns noch heute
E-Mail: inquiry@cnylin.com.cn
