Wippschalterzeichnung
Was ist ein 30-Ampere-Wippschalter?

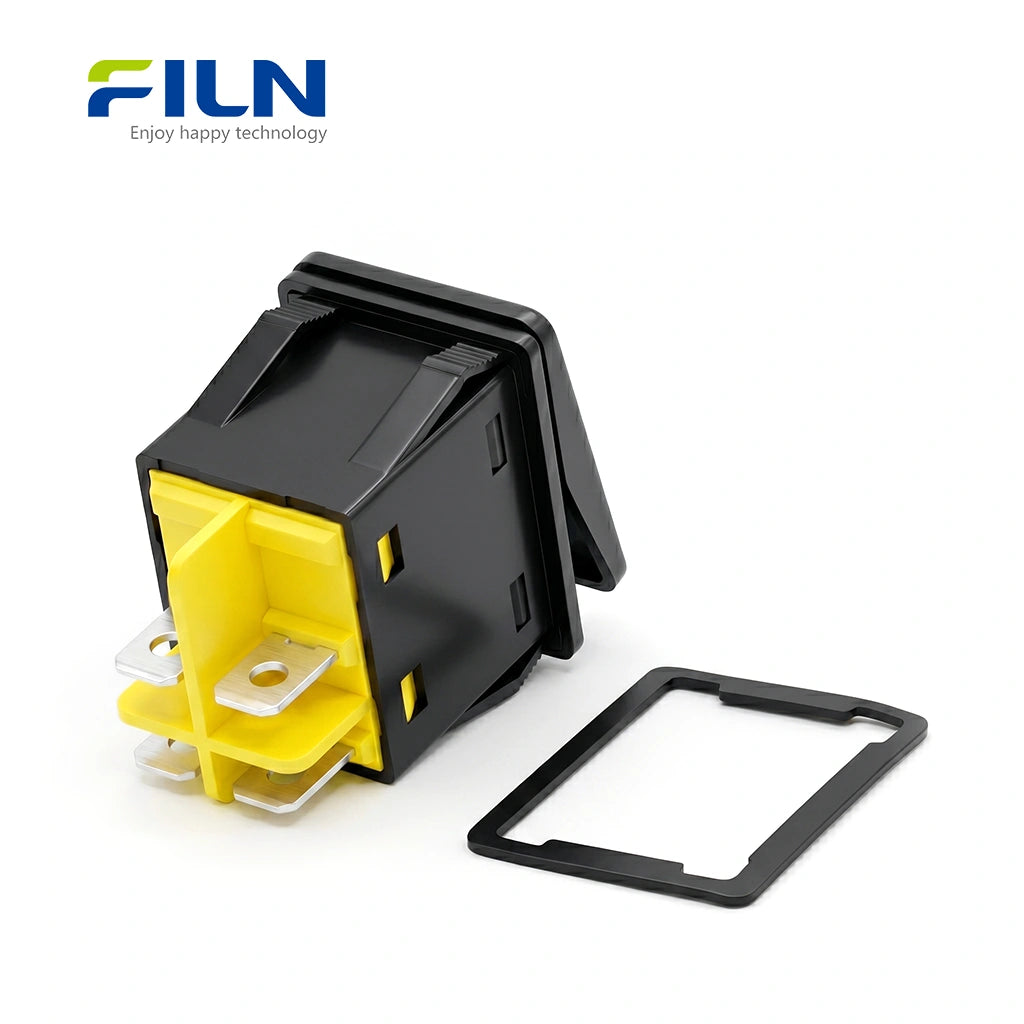

Ein 30-Ampere-Wippschalter ist eine hochbelastbare elektrische Steuerungskomponente, die dazu dient, einen Hochleistungskreis manuell zu öffnen oder zu schließen. Das Modell FL3-KCD4-082 verfügt über eine robuste Aluminiumoberfläche und eine Standardmontagegröße von 22x30mm, was es zu einem universellen Ersatz für Schalter der KCD4-Serie macht. Dieser spezifische Wippschalter ist für Ströme bis zu 30A und Leistungen bis zu 5000W ausgelegt und bietet zuverlässiges Schalten für Industrie-, Marine- und Offroad-Anwendungen.

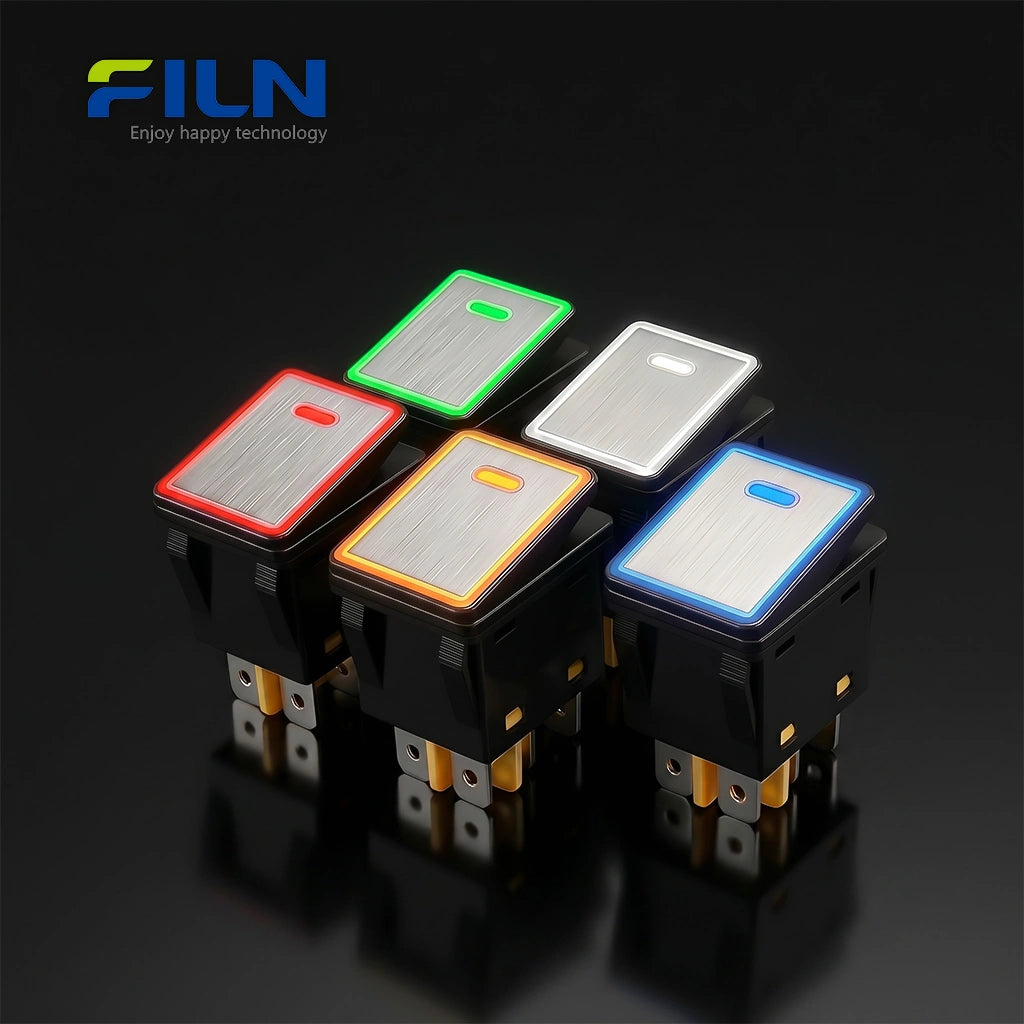

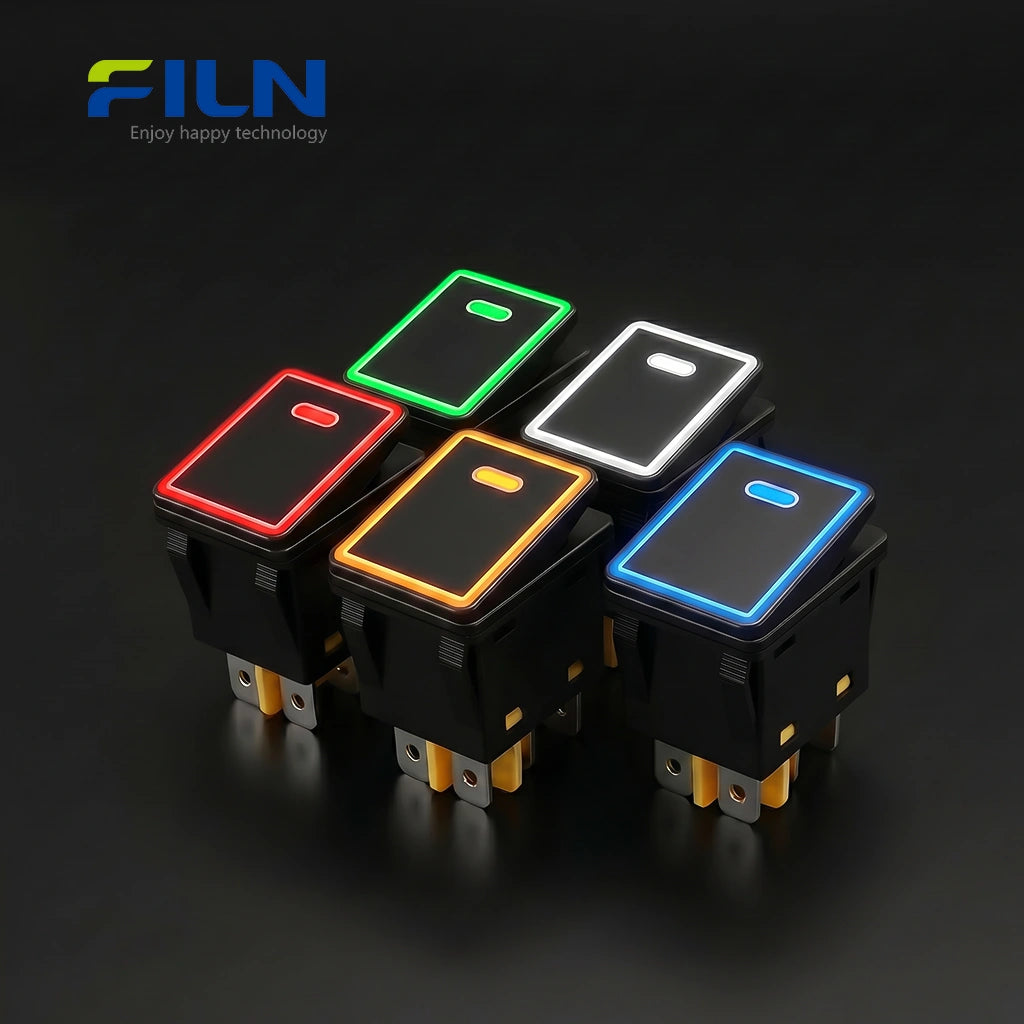

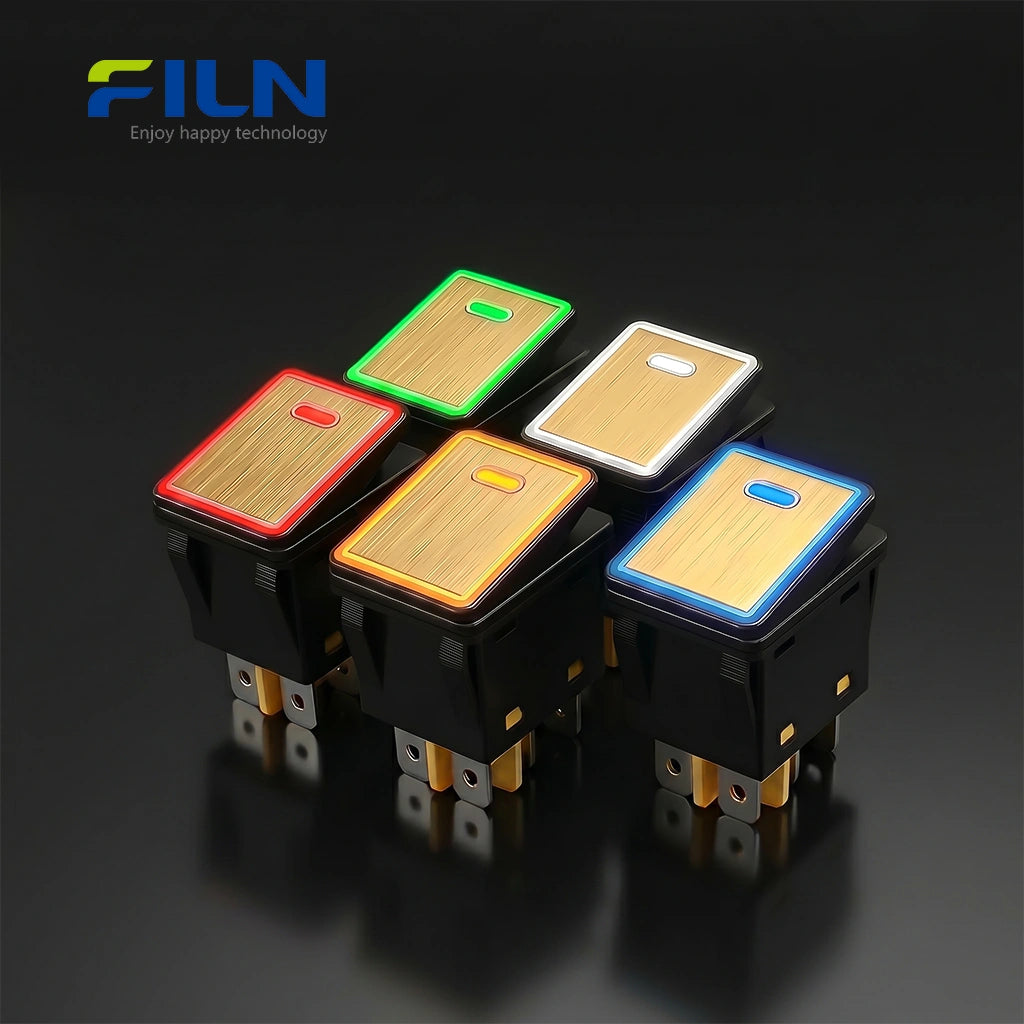

Produktübersicht
Der FILN 30-Ampere-Wippschalter ist eine Hochstrom-EIN-AUS-Steuerungslösung. Hergestellt von der FILN-Fabrik, verfügt er über internationale Zertifizierungen, einschließlich ISO9001, CE, VDE, RoHS, SGS, UL und IP65/IP67. Seine Aluminium-Metalloberfläche bietet eine elegante, moderne Ästhetik, die leicht zu reinigen und äußerst widerstandsfähig gegen Abnutzung ist. Entwickelt für harte Außenumgebungen, ist er die bevorzugte Wahl für Yachtschalter, Offroad-Fahrzeuge und Hochleistungs-Küchengeräte. Die interne LED-Beleuchtung (verfügbar in R/G/Y/B/W) gewährleistet eine klare Statusanzeige auch bei schlechten Lichtverhältnissen.

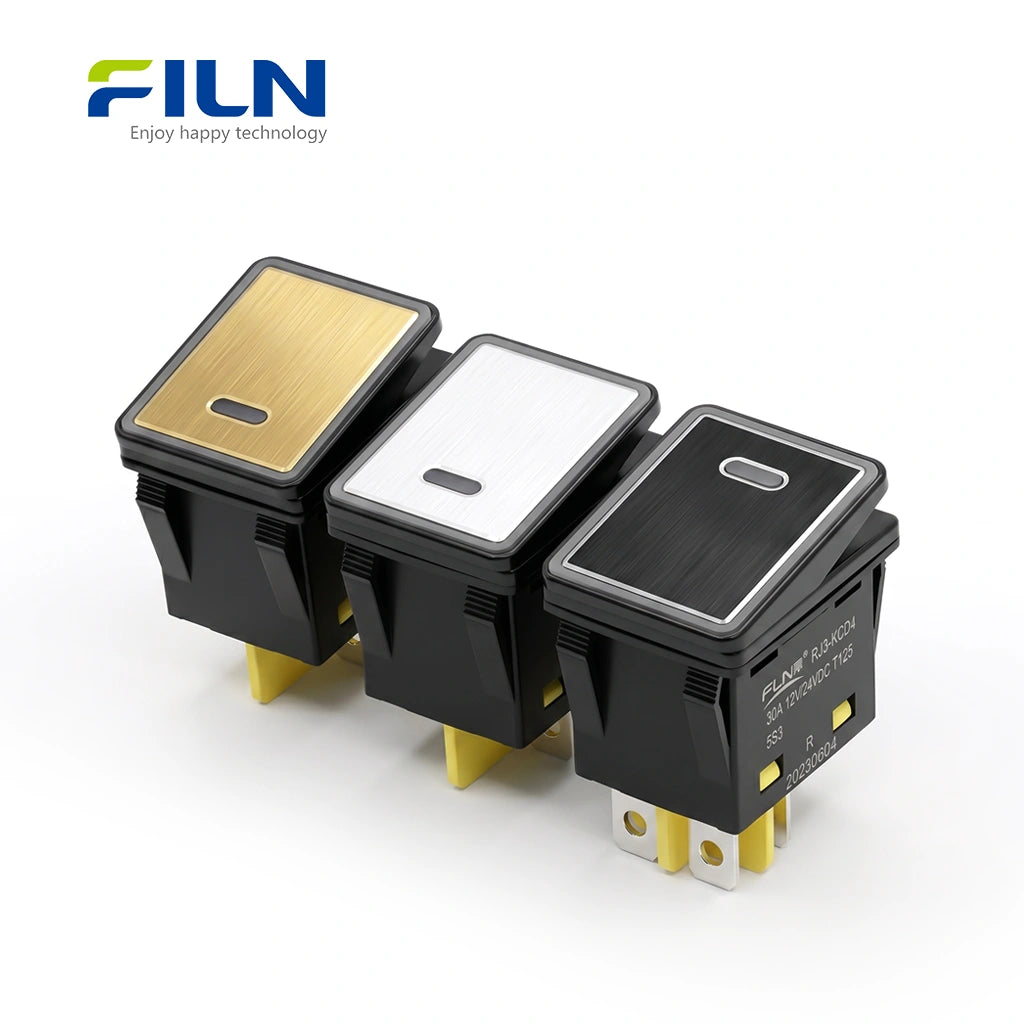

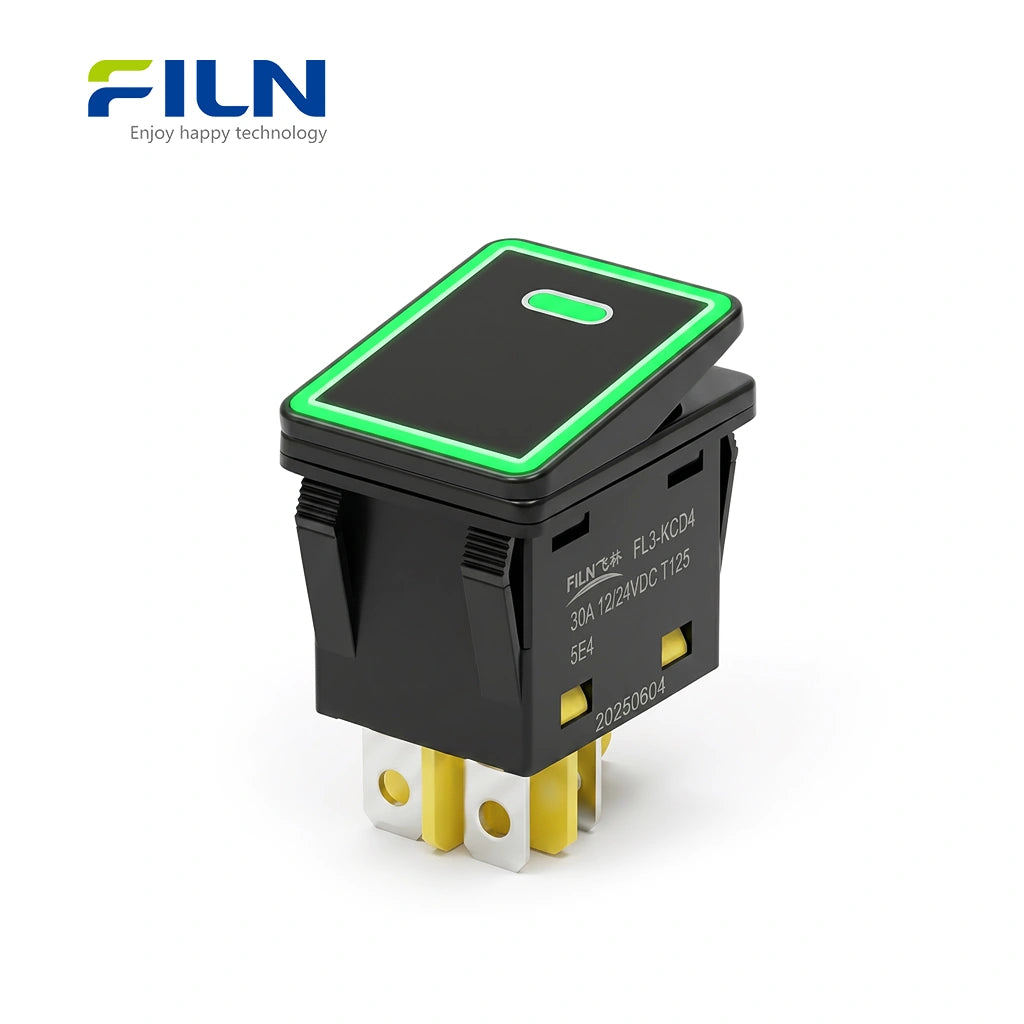

Kurzspezifikationen
| Eigenschaft | Details |
|---|---|
| Modellnummer | FL3-KCD4-082 |
| Montagelochgröße | 22 X 30 mm (0.87 x 1.18 Zoll) |
| Funktion | EIN-AUS (2-Stellungen) |
| Anschlusstyp | 4 PIN (Löten/Schnellverbindung) |
| LED-Farboptionen | Rot, Grün, Gelb, Blau, Weiß |
| Oberflächenmaterial | Aluminium-Metallbetätiger |
Leistungsparameter
| Nennwert | 30A 250VAC / 30A 12-24VDC |
| Nennleistung | 5000 Watt |
| Kontaktwiderstand | ≤50mΩ (Anfang) |
| Isolationswiderstand | ≥100mΩ / 500VDC |
| Spannungsfestigkeit | 1500VAC / 5mA / 60s |
| Elektrische Lebensdauer | 10.000 Zyklen |
| Betriebstemperatur | -25°C bis +85°C |
| Wasserdichtigkeitsklasse | IP67 Leistung |

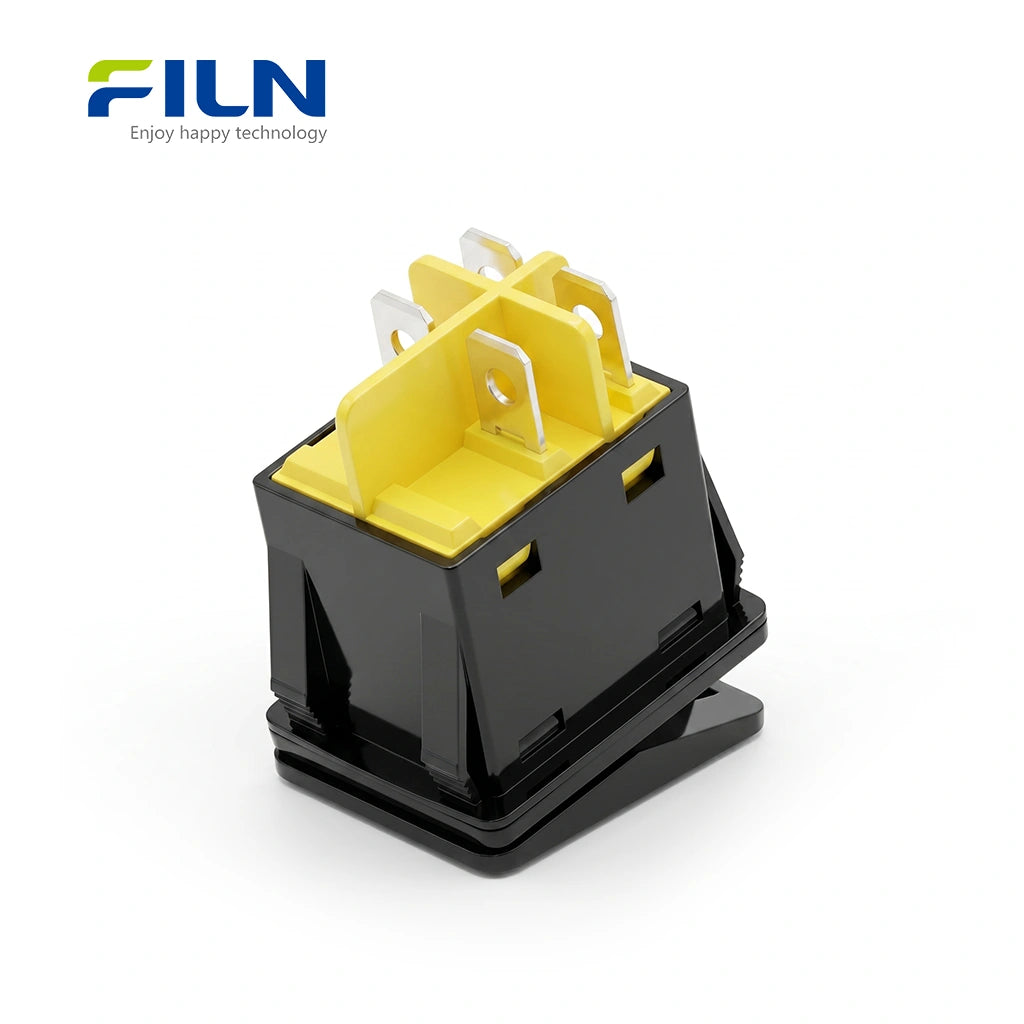

Komponentenmaterialien
| Komponentenname | Materialspezifikation |
|---|---|
| Betätiger (Taste) | Aluminium-Metalloberfläche |
| Grundplatte | PA66 Nylon (hochtemperaturbeständig) |
| Anschlüsse / Pins | H62 Messing mit Silberbeschichtung |
| Kontaktmaterial | AgCdO12 Silberlegierung |
| Wasserdichte Abschirmung | Interne Silikongummidichtung |
| Interne Feder | 72# Kohlenstofffederstahl |
Vergleich der Wippschalterfunktionen
| Code | Logikbeschreibung |
|---|---|
| ON-OFF | Ein/Aus (Standard) |
| ON-ON | Beibehaltene Umschaltung |
| (ON)-OFF | Tastend EIN (Feder kehrt auf AUS zurück) |
| ON-(OFF) | Tastend AUS (Feder kehrt auf EIN zurück) |
Technische Vorteile des 30A Hochstrom-Wippschalters
Der FILN 30A Hochstrom-Wippschalter wurde akribisch für hohe Lasten und extreme Haltbarkeit entwickelt. Unten finden Sie einen detaillierten technischen Vergleich, der die überlegenen Merkmale unseres verbesserten Modells hervorhebt:
| Kernkomponente | Beschreibung des Upgrades | Leistungsvorteil |
|---|---|---|
| Gehäusestruktur | Geteiltes schwarzes Gehäusedesign | Überragende strukturelle Stabilität und verbesserte Abdichtung für einfachere Installation. |
| Wasserdichtes Design | Optimierte Rahmenoberfläche | Passt sich besser an Paneele an und verbessert die Wasser- und Staubdichtigkeit erheblich. |
| Beleuchtung | Premium LED-Lampe | Längere Lebensdauer und gleichmäßigere Ausleuchtung im Vergleich zu herkömmlichen Neonlampen. |
| Kontaktmaterial | Silberkontakte + 1 mm dickes Messing | Ausgelegt für echte 30A-Lasten; bietet höhere elektrische Ausdauer und Zuverlässigkeit. |
| Innenhalter | Neuer größerer Kontakthalter | Erhöht die Kontaktfläche, um die Wärmeentwicklung bei Hochstrombetrieb zu reduzieren. |
| Materialqualität | Importiertes PA-Nylonmaterial | Hohe Festigkeit, flammhemmend; widersteht Rissbildung auch in Hochtemperaturumgebungen. |
Anwendungs- und Auswahlhilfe
Um die Sicherheit und Langlebigkeit Ihrer Ausrüstung zu gewährleisten, empfehlen wir das 30A verbesserte Modell für Hochleistungsanwendungen wie Industrielle Schalttafeln, tragbare Outdoor-Kraftwerke, Marinesysteme und Hochleistungs-Automobilmodifikationen. Für Standard-Haushaltsgeräte oder Geräte mit geringerer Wattzahl bleibt unser regulärer Artikel eine hochwertige, kostengünstige Lösung.
Anwendungen von 30-Ampere-Wippschaltern
- Küchengeräte: Fritteusen, Öfen und Hochleistungs-Kaffeemaschinen.
- Marine & Transport: Yacht-Bedienfelder, Bootsnavigationssysteme und Wohnmobilbeleuchtung.
- Industriemaschinen: Verpackungsmaschinen, Förderbänder und Stromverteilerkästen.
- Geländefahrzeuge: Externe LED-Lichtbalkensteuerungen und Windenbetrieb für Landwirtschafts-/Baufahrzeuge.
- Haushaltsgeräte: Hochlast-Steckdosenleisten (PDU), Warmwasserbereiter und Klimaanlagen.
Installationsanleitung

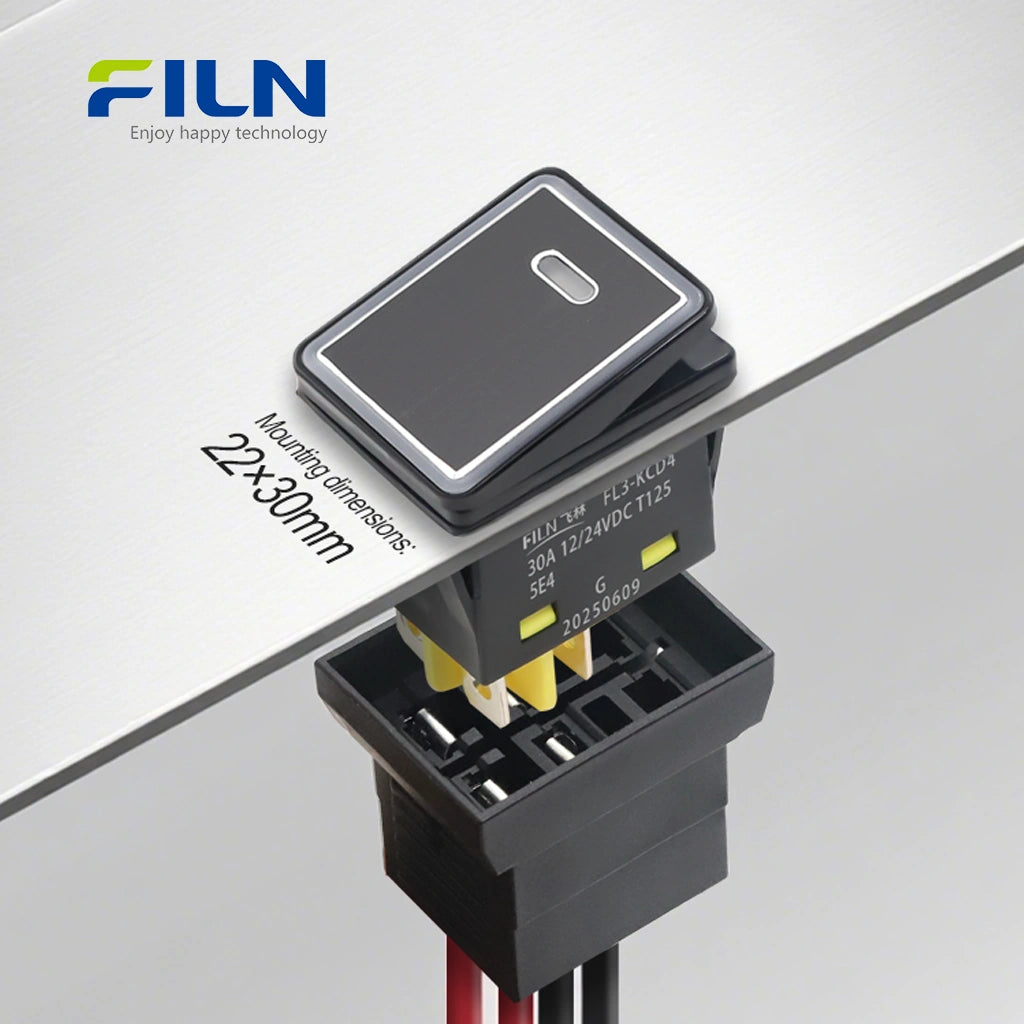

- Panel-Vorbereitung: Erstellen Sie einen rechteckigen Ausschnitt von genau 22 mm x 30 mm auf Ihrer Montagefläche.
- Ausrichtung: Richten Sie den Wippschalter von der Vorderseite des Panels aus.
- Einrastmontage: Drücken Sie den Schalter fest, bis die seitlichen Clips einrasten und das Gerät am Panel befestigen.
- Verkabelung: Verbinden Sie die Stromkabel mit den 4 Pins an der Rückseite mittels Flachsteckhülsen oder durch Löten.
- Testen: Betätigen Sie den Schalter, um die EIN-AUS-Funktion und die interne LED-Beleuchtung zu überprüfen.
4-poliger kompletter Wippschalter-Schaltplan und Anschlussanleitung
Ein 4-poliger Wippschalter-Schaltplan ist unerlässlich, um höhere Stromlasten zu bewältigen oder eine klare visuelle Rückmeldung in elektrischen Systemen zu gewährleisten. Diese Schalter sind typischerweise zweipolig einwurfs (DPST) oder spezielle einpolige Konfigurationen, die es der internen Lampe ermöglichen, unabhängig oder synchron mit dem angeschlossenen Gerät zu funktionieren. Je nach Ihren Anforderungen kann die Wippschalterverkabelung entweder für "unabhängige Beleuchtung" (immer an) oder "abhängige Beleuchtung" (an, wenn das Gerät aktiv ist) konfiguriert werden.
Option 1: Licht an, wenn das Gerät in Betrieb ist (abhängige Beleuchtung)
Diese Konfiguration ist ideal, wenn Sie eine visuelle Statusanzeige benötigen, um anzuzeigen, dass das Gerät gerade eingeschaltet ist. In diesem Modus leuchtet die interne LED nur, wenn der Schalter in die Position "Drücken" geschaltet wird.
- Eingangsanschluss: Verbinden Sie die Plus- (+) und Minus- (-) Leitungen der Stromquelle mit dem unteren Satz von Pins.
- Ausgangsanschluss: Verbinden Sie die Plus- und Minusklemmen Ihres Geräts mit dem oberen Satz von Pins.
- Logik: Wenn der Schalter geschlossen ist, fließt Strom durch das Gerät und schließt gleichzeitig den internen Stromkreis für die LED-Lampe.
Abbildung 1: Verkabelung für LED-Beleuchtung während des Gerätebetriebs.
Option 2: Schalterlicht bleibt ständig an (unabhängige Beleuchtung)
Diese Einrichtung ist nützlich, um den Schalter in dunklen Umgebungen (wie z. B. Armaturenbrettern von Fahrzeugen oder industriellen Bedienfeldern) zu finden. Die interne LED bleibt so lange an, wie die Stromquelle angeschlossen ist, unabhängig vom Gerätestatus.
- Eingangsanschluss: Verbinden Sie die positiven (+) und negativen (-) Kabel der Stromquelle mit dem oberen Satz von Pins (wo die interne Lampe intern gebrückt ist).
- Ausgangsanschluss: Verbinden Sie die Geräteanschlüsse mit dem unteren Satz von Pins.
- Logik: Die LED wird direkt von der Eingangsleitung mit Strom versorgt, während der Wippmechanismus lediglich als Gatekeeper für den zum Gerät fließenden Strom fungiert.
Abbildung 2: Verdrahtung für konstante LED-Beleuchtung (Schalterfinder-Modus).
Vergleich der Betriebslogik
| Konfigurationstyp | Schalterzustand | Gerätestatus | LED-Status |
|---|---|---|---|
| Abhängig (Option 1) | Normal | AUS | AUS |
| Drücken | EIN | EIN | |
| Unabhängig (Option 2) | Normal | AUS | EIN |
| Drücken | EIN | EIN |
Technische Überlegungen & Sicherheitshinweise
- Pin-Ausrichtung: 4-polige Wippschalter haben in der Regel zwei parallele Stromkreise. Stellen Sie sicher, dass Sie Plus und Minus an die richtigen Paare anschließen, um einen Kurzschluss zu vermeiden.
- Spannungsanpassung: Überprüfen Sie, ob die interne Lampe für 12V DC oder 110V/220V AC ausgelegt ist. Die Verwendung einer AC-Lampe in einem DC-Stromkreis führt zu keinem Licht, während der umgekehrte Fall dazu führen kann, dass die Lampe explodiert.
- Stromstärke: Die meisten 4-poligen Industrieschalter (wie die KCD4-Serie) unterstützen bis zu 15A-30A. Überprüfen Sie, ob Ihre Gesamtlast die Herstellerangaben nicht überschreitet.
- Anschluss: Verwenden Sie hochwertige 6,3-mm-Flachsteckhülsen. Stellen Sie sicher, dass diese vollständig isoliert sind, um versehentlichen Kontakt zwischen benachbarten Klemmen zu verhindern.
Branchenwissen
Wie ein Wippschalter funktioniert
Ein Wippschalter nutzt ein „Wippen“-Mechanikprinzip. Wenn eine Seite gedrückt wird, drückt der interne Aktuator einen beweglichen Kontakt (die „Federplatte“) gegen eine feste Klemme, wodurch der elektrische Spalt überbrückt wird. Der 30-Ampere-Wippschalter verwendet überdimensionierte Silber-Legierungs-Kontakte, um Lichtbögen und Wärmeentwicklung bei der Verwaltung massiver elektrischer Lasten von bis zu 5000W zu verhindern.

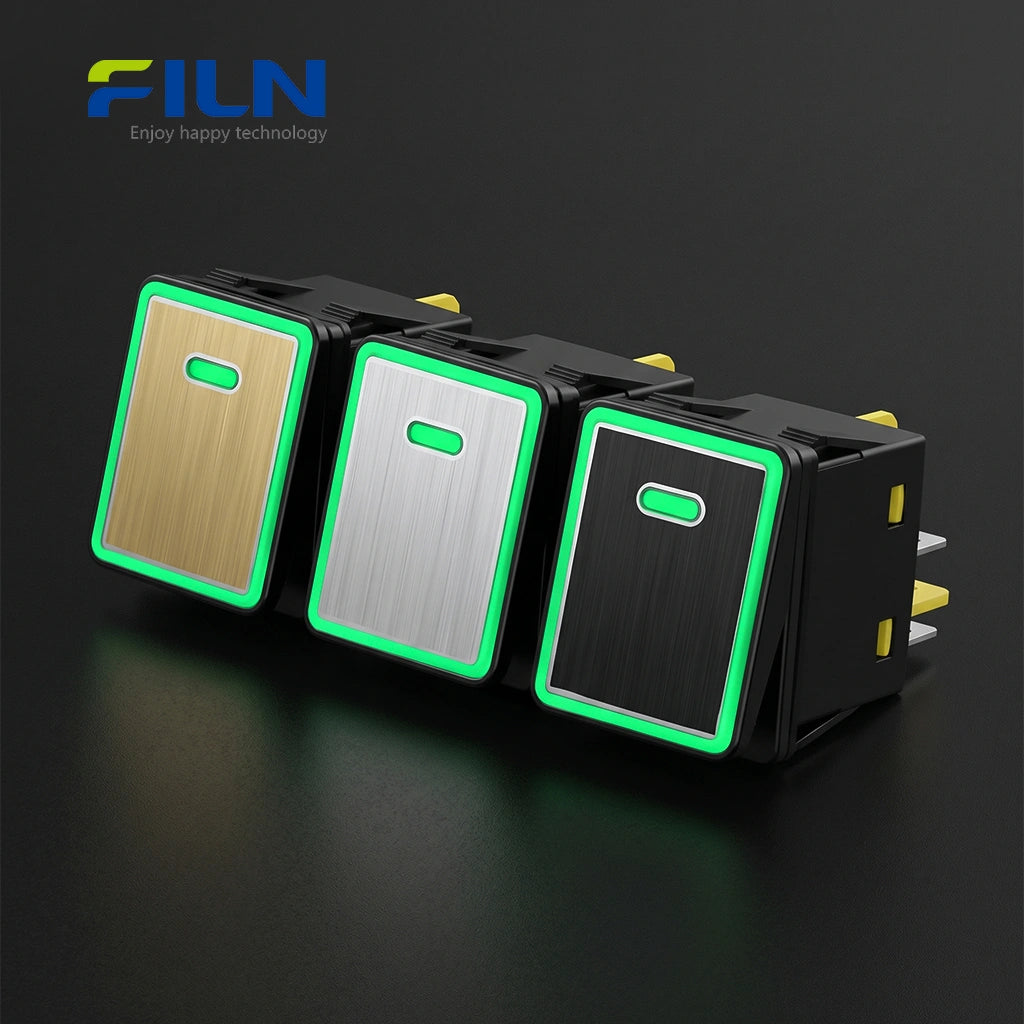

Warum Aluminiumoberflächen verwenden?
Herkömmliche Kunststoffaktuatoren können unter UV-Belastung oder starker Beanspruchung verschleißen. Wippen mit Aluminiumoberfläche bieten eine überlegene Wärmeableitung, höhere mechanische Schlagfestigkeit und ein hochwertiges taktiles Gefühl, das die gesamte Schnittstelle von High-End-Geräten verbessert.
FILN Direktvertrieb ab Werk
Als führender Wippschalterhersteller bietet FILN unübertroffene Anpassungsmöglichkeiten und Unterstützung für B2B-Industriekunden.
- Kein MOQ (Muster verfügbar)
- Schneller weltweiter Versand
- CE / RoHS / UL zertifiziert
- Spannungsanpassung (12V-380V)
- Kabelbaum-Anpassung
- Stecker-Anpassung
Offizielle FILN-Website: www.filn.com
Kontaktieren Sie uns: inquiry@cnylin.com.cn
Häufig gestellte Fragen
1. Kann ein 30-Ampere-Wippschalter 12V DC verarbeiten?
Ja, der FL3-KCD4-082 ist doppelt für 250VAC und 12-24VDC ausgelegt und somit sowohl für den Einsatz im Automobilbereich als auch in Haushaltsgeräten geeignet.
2. Ist dieser Schalter wasserdicht für den Marinebereich?
Ja, er verfügt über eine IP67-Einstufung, die Schutz gegen Staub und vorübergehendes Eintauchen in Wasser bietet, perfekt für Yachttafeln.
3. Welchen Vorteil bietet die Aluminiumoberfläche?
Aluminium ist haltbarer als Kunststoff, leichter zu reinigen und verleiht hochwertigen Geräten ein modernes „High-End“-Aussehen.
4. Wie viele Pins hat dieser Hochstromschalter?
Dieses Modell verfügt über 4 Pins (2 für den Stromeingang, 2 für die Last).
5. Kann ich die Kabellänge anpassen?
Ja, das FILN-Werk bietet auf Anfrage kundenspezifische Kabelbaum- und Stecker-Montagedienste an.
6. Welche LED-Farbe ist bei Tageslicht am besten sichtbar?
Grün und Rot bieten in der Regel den höchsten Kontrast, während Blau und Weiß eine moderne Ästhetik bieten.
7. Wird der Schalter mit einem Schaltplan geliefert?
Ja, die 4-Pin-Logik ist Standard, und technischer Support für komplexe Installationen ist bei FILN erhältlich.
8. Gibt es eine Mindestbestellmenge (MOQ)?
FILN unterstützt Kleinserientests und bietet für Standardmodelle keine MOQ.
9. Wie hoch ist die maximale Leistung, die dieser Schalter steuern kann?
Er ist für 30A bei 250V ausgelegt, was Geräte bis zu 5000 Watt unterstützt.
10. Passt er in einen Standard-KCD4-Ausschnitt?
Ja, er verwendet die branchenüblichen Montagemaße 22x30mm.
