Wippschalterzeichnung
Was ist ein 3-Positionen-Wippschalter?
Ein 3-Positionen-Wippschalter ist eine spezielle elektrische Komponente, die dazu dient, zwei unabhängige Stromkreise über eine einzige physikalische Schnittstelle zu steuern. Dieser Schalter, der nach dem Einpol-Umschalter (SPDT)-Prinzip arbeitet, verfügt über drei verschiedene Zustände: EIN-AUS-EIN. In der Mittelstellung bleibt der Stromkreis offen (AUS), während die beiden äußeren Positionen separate Wege schließen, um Strom zu verschiedenen Lasten zu leiten. Der Formfaktor von 13x19,5mm ist der Industriestandard für „Mini“-Wippschalter und bietet eine kompakte und dennoch robuste Lösung für das Energiemanagement in verschiedenen elektronischen Umgebungen.
Produktübersicht

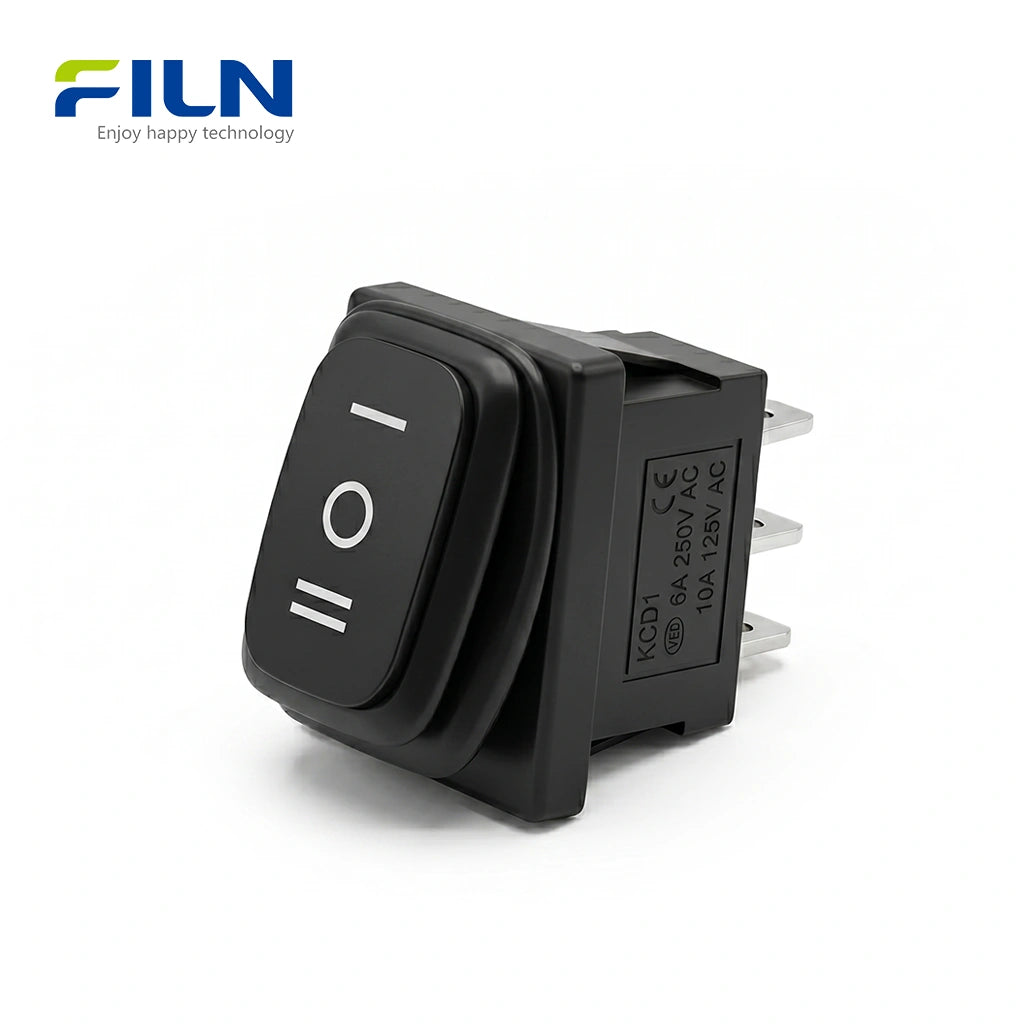

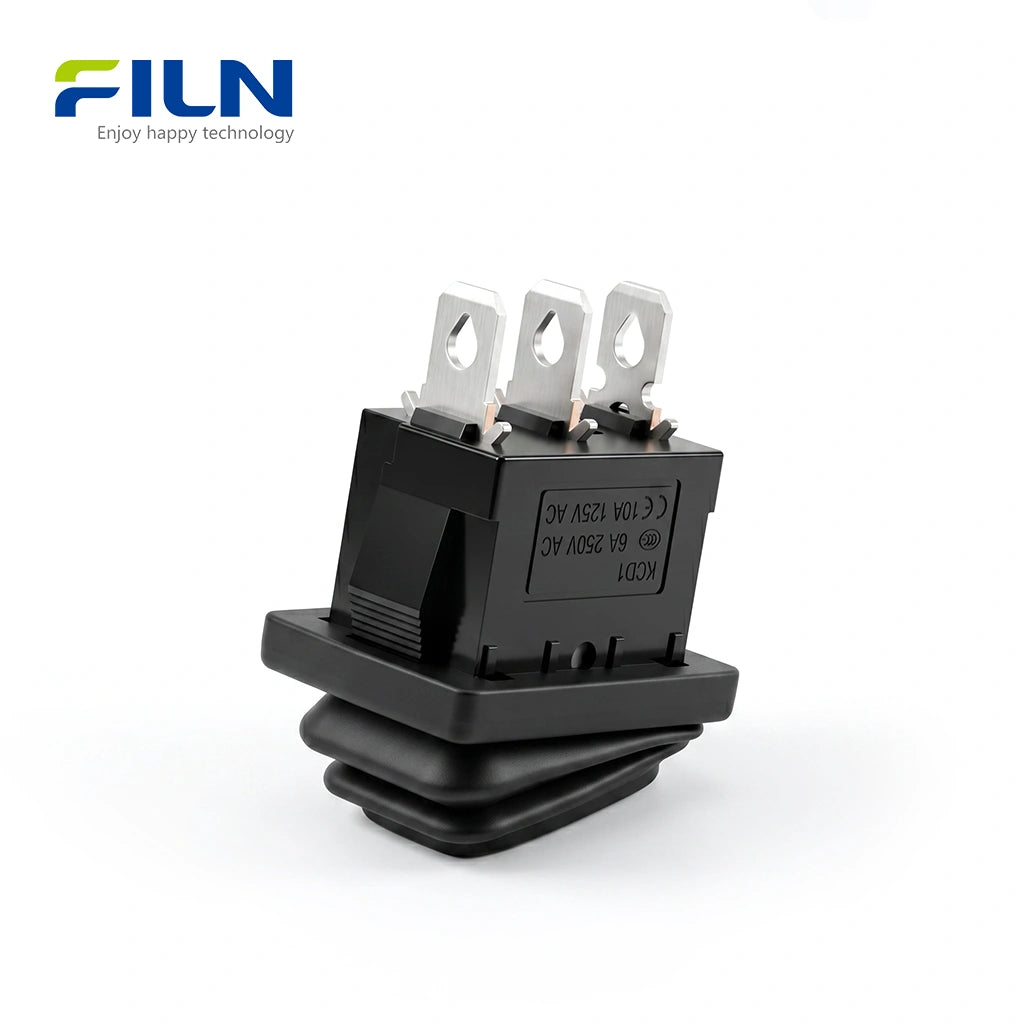

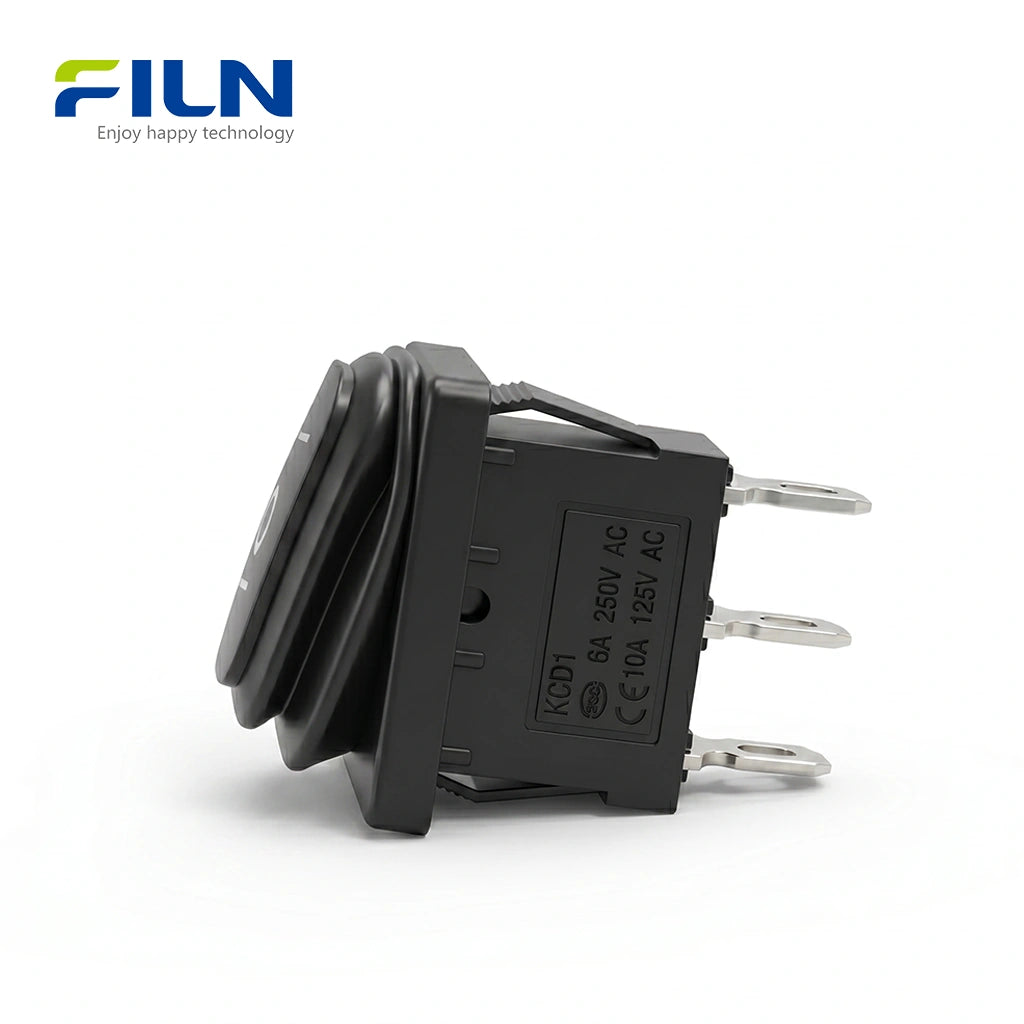

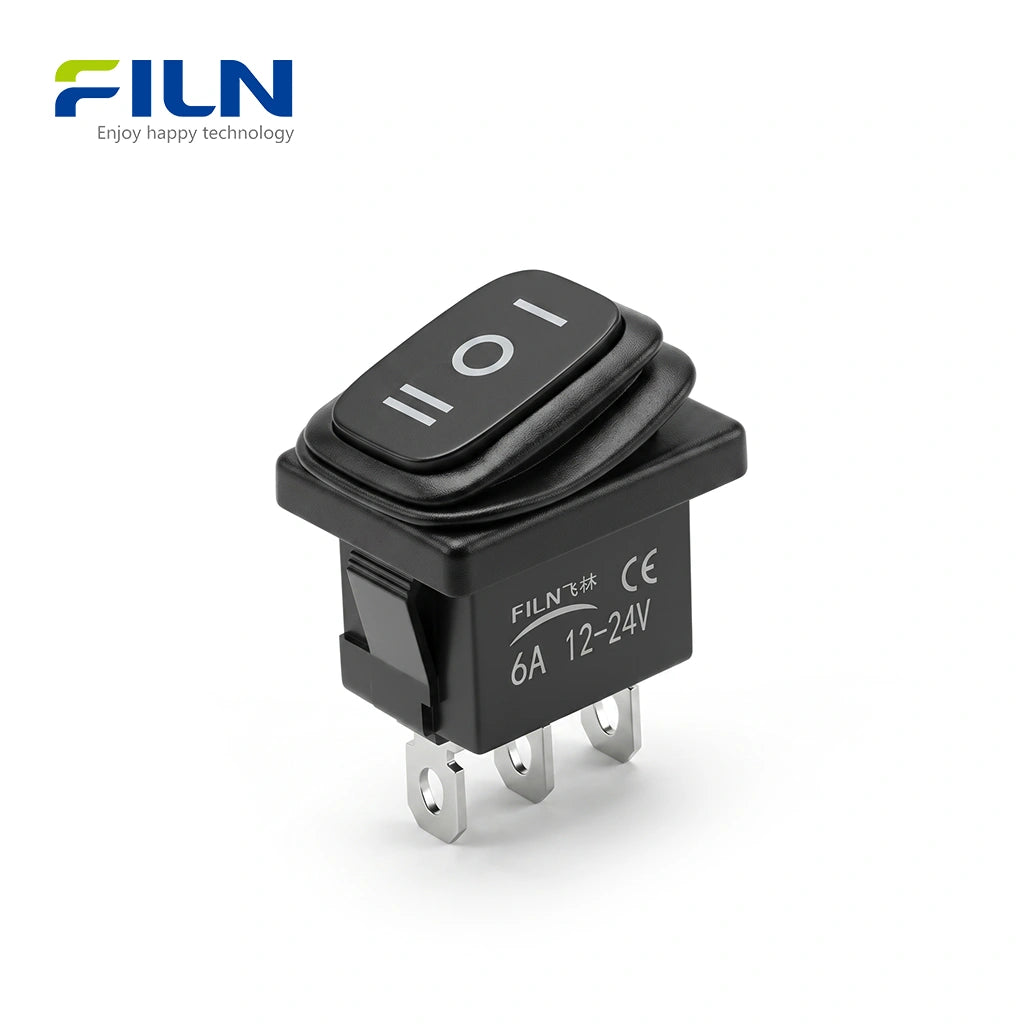

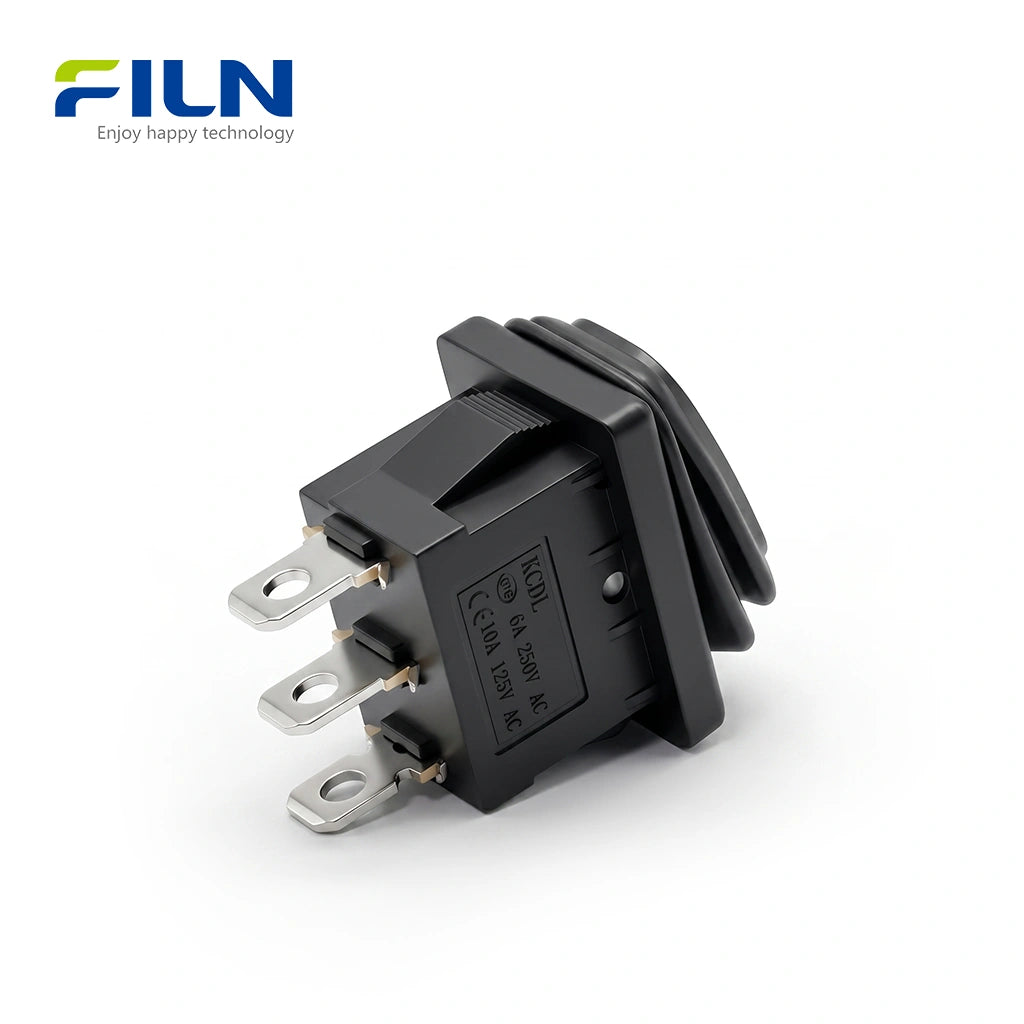

Der FILN FL3-KCD1-011-13X ist ein Hochleistungs-3-Positionen-Wippschalter, der für Präzision und Langlebigkeit entwickelt wurde. Dieses nicht beleuchtete Modell bietet eine „All-Match“-Ästhetik, die sich nahtlos in jedes Panel-Design einfügt, ohne durch Kontrollleuchten abzulenken. Mit den Zertifizierungen ISO9001, CE, VDE, RoHS, SGS, UL und IP65 erfüllt er die höchsten globalen Sicherheitsstandards. Er wird häufig in industriellen Steuerungssystemen, Haushaltsgeräten und Automobilmodifikationen eingesetzt. Als direktes Produkt von FILN unterstützt er vollständige Anpassungen, einschließlich Terminaltypen und vorverlöteter Drahtleitungen.
Kurzspezifikationen
| Modellnummer | FL3-KCD1-011-13X |
|---|---|
| Einbaugröße | 13 mm x 19,5 mm (0,51" x 0,77") |
| Schaltfunktion | EIN-AUS-EIN (3 Positionen) |
| LED-Beleuchtung | Nicht beleuchtet (Kein Licht) |
| Betätigungsform | Rechteckiges / Quadratisches Profil |
| Verdrahtungsmethode | 3-polige Löt-/Schnellanschlussklemmen |
Elektrische Leistungsparameter
| Technischer Parameter | Standardwert |
|---|---|
| Nennlast | 30A 250VAC / 18(12)A 125VAC |
| Kontaktwiderstand | ≤ 50mΩ (Anfangswert) |
| Isolationswiderstand | ≥ 100mΩ / 500VDC |
| Spannungsfestigkeit | 1500VAC / 5mA / 60s |
| Elektrische Lebensdauer | ≥ 10.000 Zyklen |
| Schutzart | IP65 / IP66 |
| Zertifizierungen | ISO9001, CE, VDE, RoHS, SGS, UL |
Komponentenmaterialien
| Teilname | Material |
|---|---|
| Transparente Platte / Lichtleiter | Polycarbonat (PC) |
| Halter / Obere Basis | ABS schlagfester Kunststoff |
| Wasserdichte Abdeckung / Unterlegscheibe | Silikonkautschuk |
| Bodenplatte | PA66 (flammhemmend) |
| Stifte / Federplatine | H62 Messing (versilbert) |
| Kontaktpunkt | AgCdO12 (Silberlegierung) |
| Feder | 72# Federstahl |
Allgemeine Merkmale & Prüfnormen
| Artikel | Technische Anforderung |
|---|---|
| Betriebstemperatur | -40℃ bis +125℃ (Dauerbetrieb) |
| Mechanische Lebensdauer | 20.000 Zyklen (Ohne Last, 60 Betätigungen/Min.) |
| Klemmenfestigkeit | Hält 80N statischer Last für 60 Sekunden stand |
| Lötbarkeit | 90%+ Abdeckung bei 235±5℃ für 3 Sekunden |
| Hitzebeständigkeit | Behält Funktion nach 72 Stunden bei 125℃ |
Wippschalter mit Rahmen vs. rahmenlose Wippschalter
FILN bietet sowohl die „Enhanced Framed“- als auch die „Standard Classic“-Serie an. Die Framed Serie verfügt über einen internen hochfesten weißen Rahmen, der als „Exoskelett“ fungiert und Verformungen während der Installation in engen Panels verhindert. Sie bietet auch einen überlegenen Sitz für wasserdichte Abdeckungen. Die Frameless Serie ist ideal für Panel-Layouts mit hoher Dichte, bei denen Platz knapp ist, und bietet eine schlanke, minimalistische Ästhetik und optimierte Kosten für die Großserienfertigung.
Globale Anwendungen
- Haushaltsgeräte: Kaffeemaschinen, Heißluftfritteusen, Wasserspender.
- Industrielle Steuerung: PDU-Steckdosenleisten, Verteilerkästen, Prüfgeräte.
- Medizinische Geräte: Zentrifugen, Diagnosewerkzeuge, Pflegebetten.
- Automobil & Marine: Wohnmobil-Lichtsteuerung, Bilgepumpen, Zusatzschalter Armaturenbrett.
Installationsanleitung
- Messen und schneiden Sie ein rechteckiges Loch in Ihr Panel (13 mm x 19,5 mm).
- Setzen Sie den Schalter von vorne in das Panel ein, bis die Seitenclips einrasten.
- Stellen Sie sicher, dass der Schalter bündig sitzt und sicher von den Clips gehalten wird.
- Verbinden Sie die Kabel mit den 3 hinteren Klemmen mit Kabelschuhen oder durch Löten.
Kompletter Schaltplan und Anleitung für 3-polige 3-Wege-Wippschalter
Ein Schaltplan für 3-polige Wippschalter ist unerlässlich für Projekte, die die Steuerung von zwei separaten Stromkreisen erfordern. Diese spezifische Konfiguration, die häufig in KCD1-Serien-Schaltern zu finden ist, funktioniert als Einpol-Umschalter (SPDT) mit einer „Ein-Aus-Ein“-Funktionalität. Sie ermöglicht es einer einzigen Stromquelle, zwischen zwei verschiedenen Geräten zu wechseln oder in einer zentralen neutralen Position zu bleiben, in der beide getrennt sind.
So verdrahten Sie einen 3-poligen 3-Wege-Wippschalter: Schritt-für-Schritt-Anleitung
Die Verdrahtung eines 3-Wege-Schalters ohne Beleuchtung umfasst die Verwaltung eines gemeinsamen Stromeingangs und zweier unabhängiger Ausgangslasten. Befolgen Sie diese Schritte für eine korrekte Einrichtung:
- 1. Zentraler Stromeingang (gemeinsamer Pin): Verbinden Sie das Pluskabel (+) Ihrer Stromversorgung mit dem mittleren Pin des Wippschalters. Dieser Pin fungiert als gemeinsame Klemme, die den Strom zu den beiden anderen Pins verteilt.
- 2. Geräte-1-Anschluss: Verbinden Sie den unteren Pin des Schalters mit dem positiven Eingang Ihres ersten Geräts (Gerät 1). In der Position „Unten“ ist der Stromkreis zu diesem Gerät geschlossen.
- 3. Geräte-2-Anschluss: Verbinden Sie den oberen Pin des Schalters mit dem positiven Eingang Ihres zweiten Geräts (Gerät 2). In der Position „Oben“ wird der Strom hierhin umgeleitet.
- 4. Erdung des Stromkreises: Verbinden Sie die Minuspole (-) sowohl von Gerät 1 als auch von Gerät 2 direkt mit dem Minuspol der Stromquelle. Da es sich um einen nicht beleuchteten Schalter handelt, benötigt der Schalter selbst keine Erdverbindung.
Schaltlogiktabelle
| Schaltzustand | Gerät 1 Status | Gerät 2 Status |
|---|---|---|
| Position OBEN | AUS | EIN (aktiv) |
| Normal (Mitte) | AUS (Ruhezustand) | AUS (Ruhezustand) |
| Position UNTEN | EIN (aktiv) | AUS |
Technische Installationshinweise
- Ein-Aus-Ein-Funktionalität: Diese 3-polige Konfiguration ist einzigartig, da die Mittelstellung als vollständiger „Aus“-Zustand für beide Geräte fungiert und somit perfekt zum Umkehren von Motoren oder zum Umschalten zwischen zwei verschiedenen Beleuchtungsmodi geeignet ist.
- KCD1-Serien-Bewertungen: Die meisten KCD1-Schalter sind für 6A 250VAC oder 10A 125VAC ausgelegt. Stellen Sie sicher, dass Ihre Last diese elektrischen Spezifikationen nicht überschreitet, um ein internes Kontaktschweißen zu verhindern.
- Kabelanschluss: Verwenden Sie für Hochstromanwendungen hochwertige weibliche Kabelschuhe. Stellen Sie sicher, dass sie fest an den 4,8-mm- oder 6,3-mm-Klemmen sitzen, um einen geringen Widerstand aufrechtzuerhalten und eine Wärmeentwicklung zu vermeiden.
Abbildung 1: Schaltplan für 3-poligen 3-Wege-Wippschalter
Branchenwissen: Wippschalter vs. Drucktastenschalter
| Merkmal | Wippschalter | Drucktastenschalter |
|---|---|---|
| Installation | Einrastbar (Einfach) | Gewindemutter (Langsam) |
| Strombelastung | Hoch (bis zu 30A) | Mittel (normalerweise <10A) |
| Visueller Status | Deutlicher physikalischer Winkel | Benötigt LED-Anzeige |
Funktionsweise: Ein Wippschalter verwendet einen mechanischen "Wipp"-Mechanismus. Wenn eine Seite gedrückt wird, schwenkt die interne Brücke, um einen Kontakt mit einer Klemme herzustellen und den Stromkreis zu schließen. In einer EIN-AUS-EIN-Konfiguration ist die Brücke nur in der mittleren Position mit der zentralen Klemme in Kontakt, wodurch kein Strom fließt.
FILN Direktversorgung ab Werk
FILN ist ein führender Hersteller von Industrieschaltern ohne MOQ-Anforderungen. Wir bieten schnellen weltweiten Versand und umfangreiche Anpassungsoptionen für Spannung, Kabellänge und Steckverbinder.
- ✅ Kein MOQ: Kleinserienaufträge willkommen.
- ✅ Lieferzeit: Schnelle Produktion und Versand.
- ✅ Zertifizierungen: CE, RoHS, UL, ISO9001.
Offizielle FILN-Website: www.filn.com
Kontaktieren Sie uns: inquiry@cnylin.com.cn
Häufig gestellte Fragen
F1: Was ist der Unterschied zwischen einem 3-poligen und einem 2-poligen Wippschalter?
A: Ein 2-poliger Schalter ist ein einfacher EIN-AUS-Schalter für einen Stromkreis. Ein 3-poliger 3-Stufen-Schalter ermöglicht die EIN-AUS-EIN-Steuerung von zwei verschiedenen Stromkreisen.
A: Ein 2-poliger Schalter ist ein einfacher EIN-AUS-Schalter für einen Stromkreis. Ein 3-poliger 3-Stufen-Schalter ermöglicht die EIN-AUS-EIN-Steuerung von zwei verschiedenen Stromkreisen.
F2: Warum sollte man einen unbeleuchteten 3-poligen Schalter wählen?
A: Unbeleuchtete Schalter sind vielseitiger, da sie keine spezifischen Spannungsanforderungen für eine Lampe haben, was sie zu einer „universellen Passform“ für 12V- und 220V-Systeme macht.
A: Unbeleuchtete Schalter sind vielseitiger, da sie keine spezifischen Spannungsanforderungen für eine Lampe haben, was sie zu einer „universellen Passform“ für 12V- und 220V-Systeme macht.
F3: Welche elektrischen Nennwerte hat der FL3-KCD1?
A: Er ist für 30A 250VAC oder 18A 125VAC ausgelegt und eignet sich daher für Hochleistungs-Industrielasten.
A: Er ist für 30A 250VAC oder 18A 125VAC ausgelegt und eignet sich daher für Hochleistungs-Industrielasten.
F4: Bietet FILN kundenspezifische Kabelbäume an?
A: Ja, wir können Kabellänge, Drahtstärke und verschiedene vorinstallierte Steckverbinder anpassen, um Ihre Montagezeit zu sparen.
A: Ja, wir können Kabellänge, Drahtstärke und verschiedene vorinstallierte Steckverbinder anpassen, um Ihre Montagezeit zu sparen.
F5: Welche Zertifizierungen hat dieser Schalter?
A: Dieses Modell ist UL-, CE-, VDE- und RoHS-zertifiziert, wodurch die Konformität für den Export in die USA und europäische Märkte gewährleistet ist.
A: Dieses Modell ist UL-, CE-, VDE- und RoHS-zertifiziert, wodurch die Konformität für den Export in die USA und europäische Märkte gewährleistet ist.
