Tasterzeichnung
PRODUKTÜBERSICHT

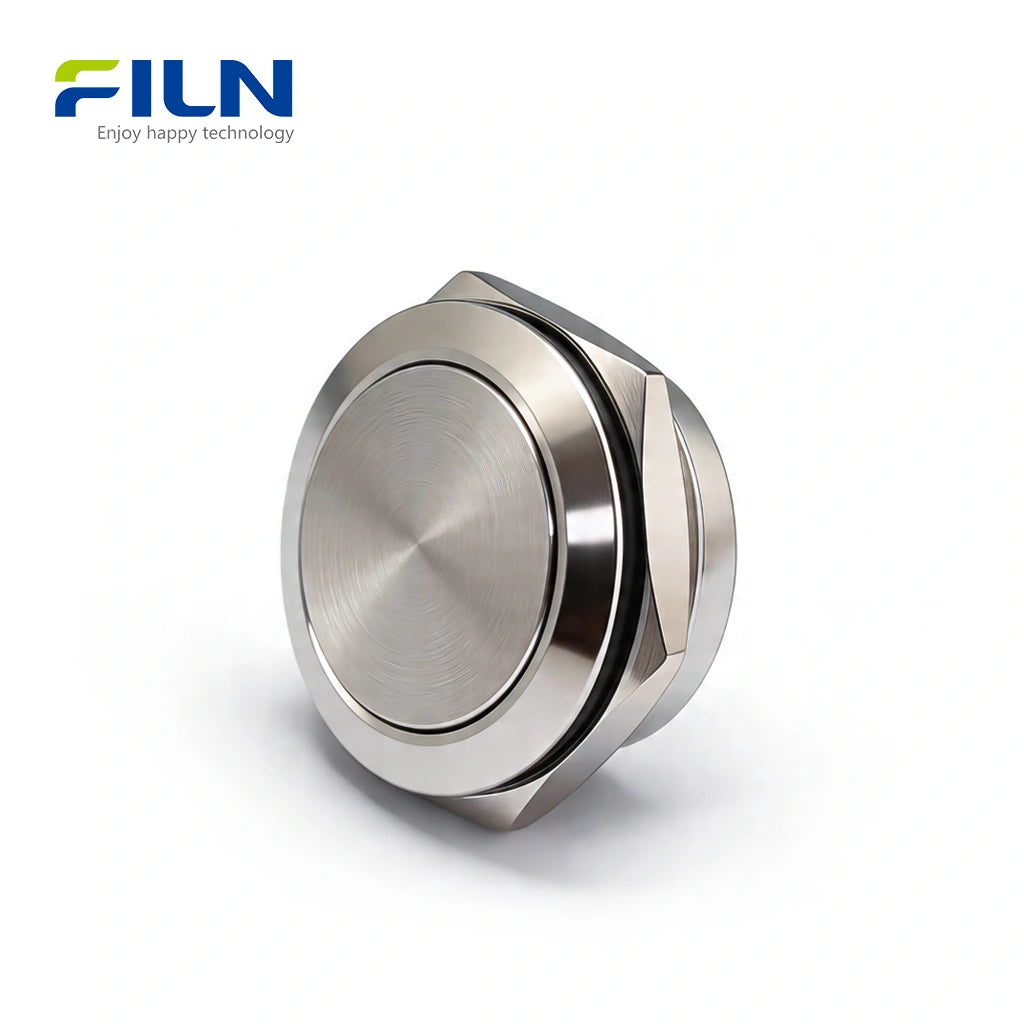

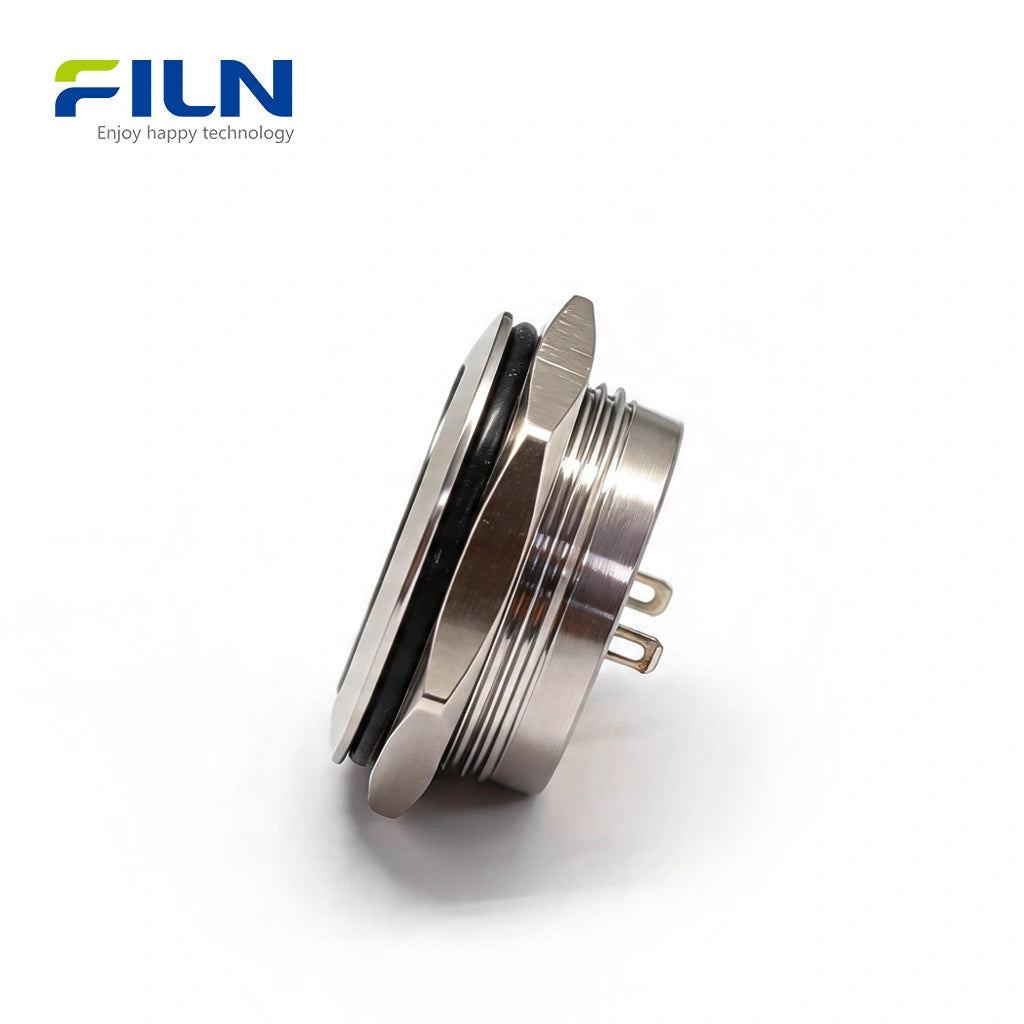

Der ultradünne Taster FLM22-FJ-4-X ist eine industrielle Steuerungslösung von FILN. Dieser 22mm Metalltaster verfügt über eine 1NO Momentfunktion mit einem kompakten Hub von 0,5mm. Entwickelt für High-End-Panels, bietet er eine IP67 Wasserdichtigkeit und ein schlankes taktiles Low-Profile-Schaltergefühl. Unsere Fabrik gewährleistet die Einhaltung von ISO9001, CE, VDE, RoHS, SGS, UL und IP67. Egal, ob Sie einen Momentary-Schalter aus Zinklegierung in Schwarz oder einen Taster aus silbernem Edelstahl benötigen, dieses Produkt liefert außergewöhnliche Leistung in Automatisierungsanlagen und medizinischen Geräten.
SCHNELLE SPEZIFIKATIONEN
| Modellnummer | FLM22-FJ-4-X |
| Einbaulochgröße | 22mm (0,87 Zoll) |
| Schalterfunktion | 1NO Momentary (Selbstrückstellend) |
| LED-Farben | Rot, Gelb, Blau, Grün, Weiß (Einzelfarbe) |
| Kopfform | Flachkopf (Ultradünn) |
| Anschlussart | 2-PIN-Anschluss (Stifttyp) |
LEISTUNGSPARAMETER
| Nennspannung/Strom | AC 12V / 50mA |
| Kontaktwiderstand | ≤ 50mΩ |
| Isolationswiderstand | ≥ 100MΩ (Update: Max 1000MΩ) |
| Durchschlagfestigkeit | AC 250V 1min (Kein Durchschlag) |
| Betätigungskraft / Hub | 6N / 0,5mm |
| Zertifizierungen | ISO9001, CE, RoHS, UL, VDE |
KOMPONENTENMATERIALIEN
| Schalterhülse (Gehäuse) | Edelstahl 304 / Messing vernickelt / Aluminiumlegierung schwarz |
| Tasterbetätiger | Edelstahl 304 / Aluminiumlegierung |
| Basismaterial | PA66+GF flammhemmendes Nylon |
| Mutternmoment | 5 - 10N.m |
| Kontaktpunkte | Silberlegierung |
ALLGEMEINE EIGENSCHAFTEN
| Betriebs-/Lagertemperatur | -25°C bis +85°C |
| Schutzart | IP67, IK08 |
| Mechanische Lebensdauer | 100.000 Zyklen (10万次) |
| Elektrische Lebensdauer | 50.000 Zyklen (50mA/12V) |
| Relative Luftfeuchtigkeit | 45% ～ 85% |
HAUPTMERKMALE
1. IP67 Wasserdicht & Staubdicht
Im Gegensatz zu Standard-IP65-Schaltern erreicht die FLM22-Serie den IP67-Schutz und gewährleistet so, dass der wasserdichte IP65-Industrieschalter (verbessert) temporäres Eintauchen und raue feuchte Umgebungen bewältigen kann.
2. Ultradünnes platzsparendes Design

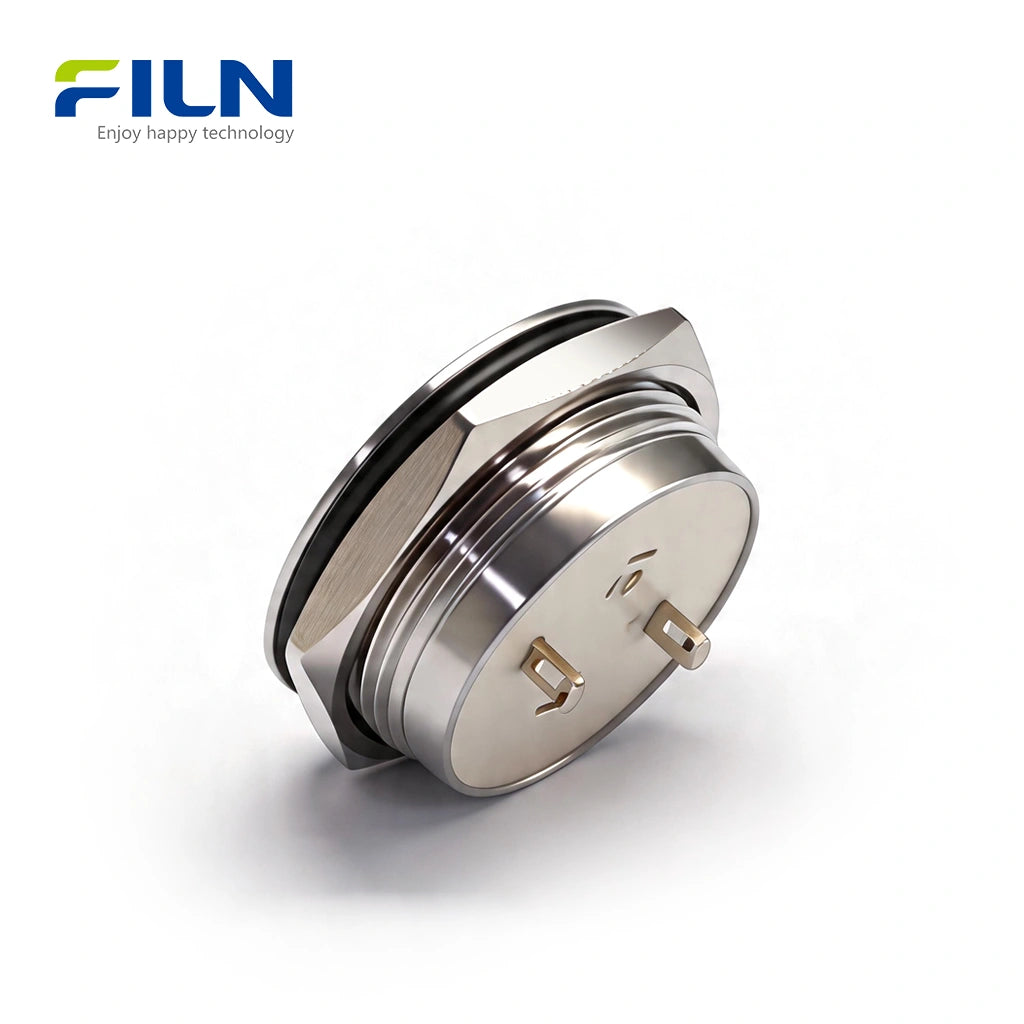

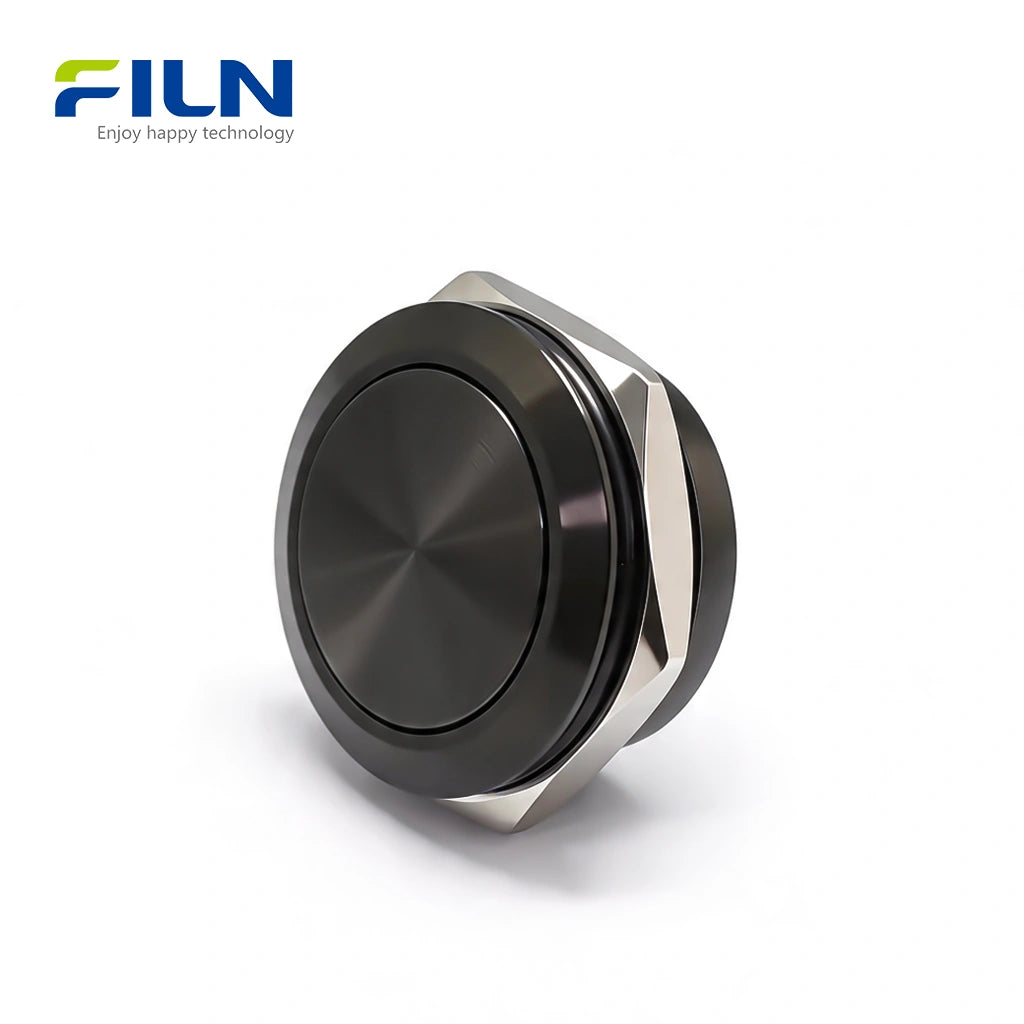

Mit einem kurzen Hub von 0,5 mm und einem ultradünnen Gehäuse ist dieser kompakte, platzsparende Schalttafel-Schalter für moderne, schlanke Industrieschnittstellen und 22-mm-Frontplattenmontage-Tasteranwendungen konzipiert.
3. Hochwertiges Materialgehäuse

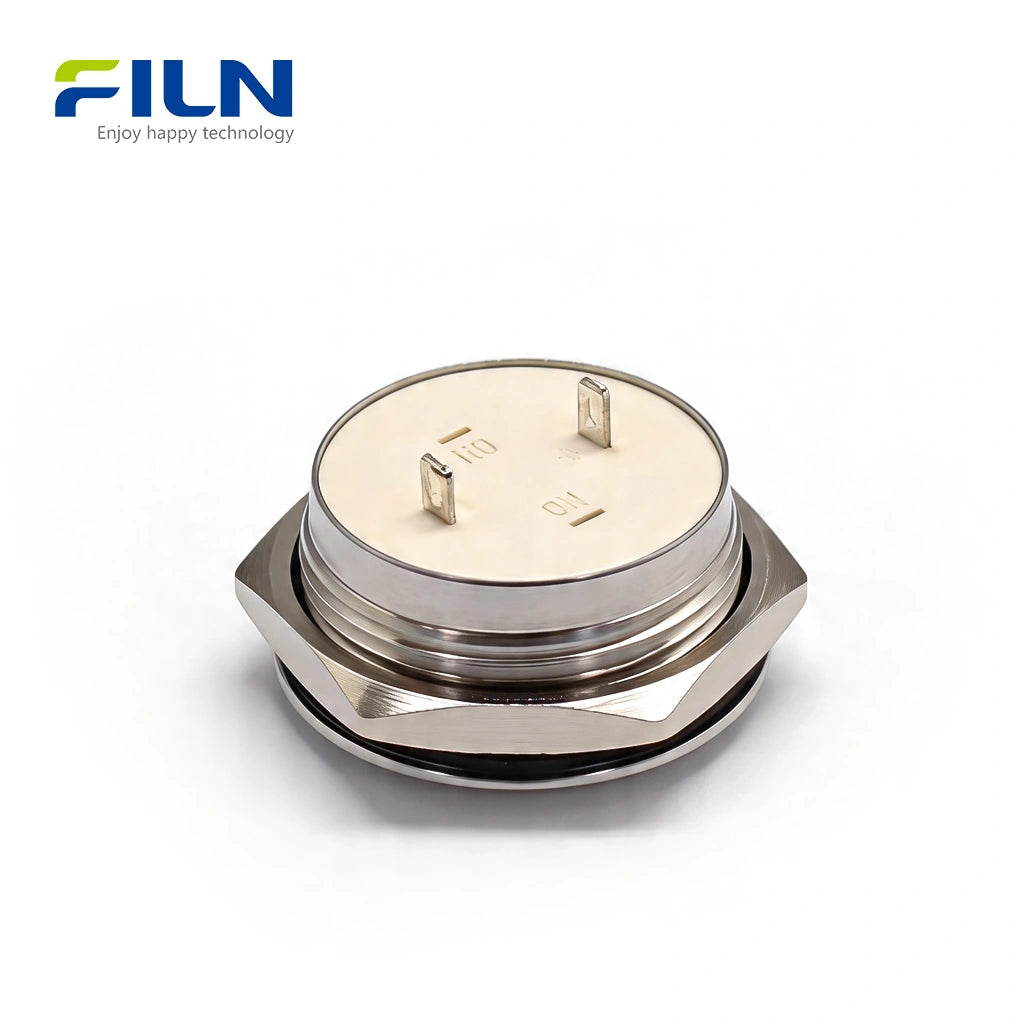

Erhältlich in 304 Edelstahl, vernickeltem Messing oder schwarzer Aluminiumlegierung. Diese Materialien bieten eine silberne Edelstahl-Taster-Oberfläche, die kratz- und korrosionsbeständig ist.
4. Präzise elektrische Leistung

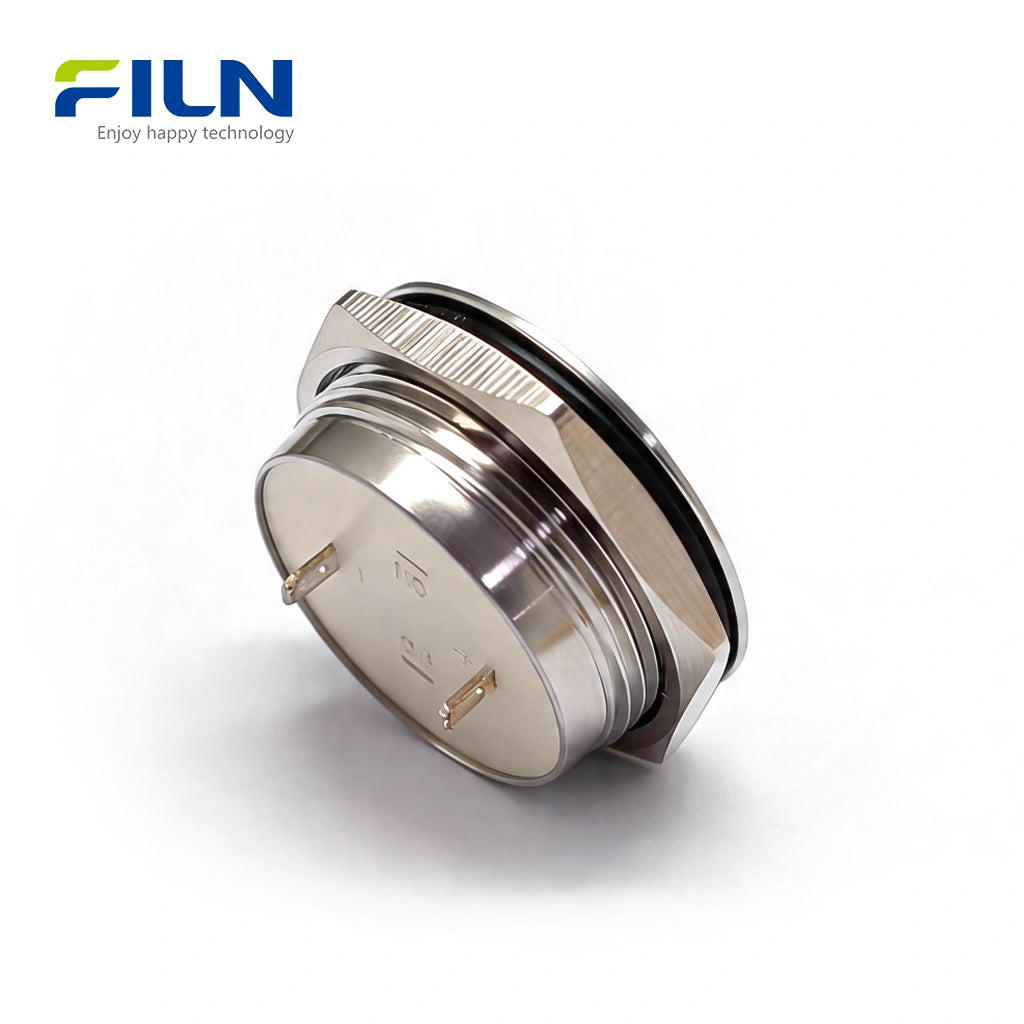

Mit einem geringen Kontaktwiderstand von ≤50mΩ und einer Durchschlagsfestigkeit von 250V AC gewährleistet dieser Momentary-Metalltaster mit 2 Pins eine stabile Signalübertragung für 12V 50mA Schaltkreise.
ANWENDUNGEN
Dieser 22-mm-Taster wird häufig als Funktionsauslöser verwendet in: Industriellen Schalttafeln, CNC-Maschinen, Automatisierungsanlagen, Elektroschränken und medizinischen Geräten. Seine IP67-Bewertung macht ihn für Außenbereiche oder feuchte Marinesysteme geeignet.
INSTALLATIONSANLEITUNG
- Bohren Sie ein 22-mm-Loch in Ihre Schalttafel (Toleranz gemäß GB/T-1804-M).

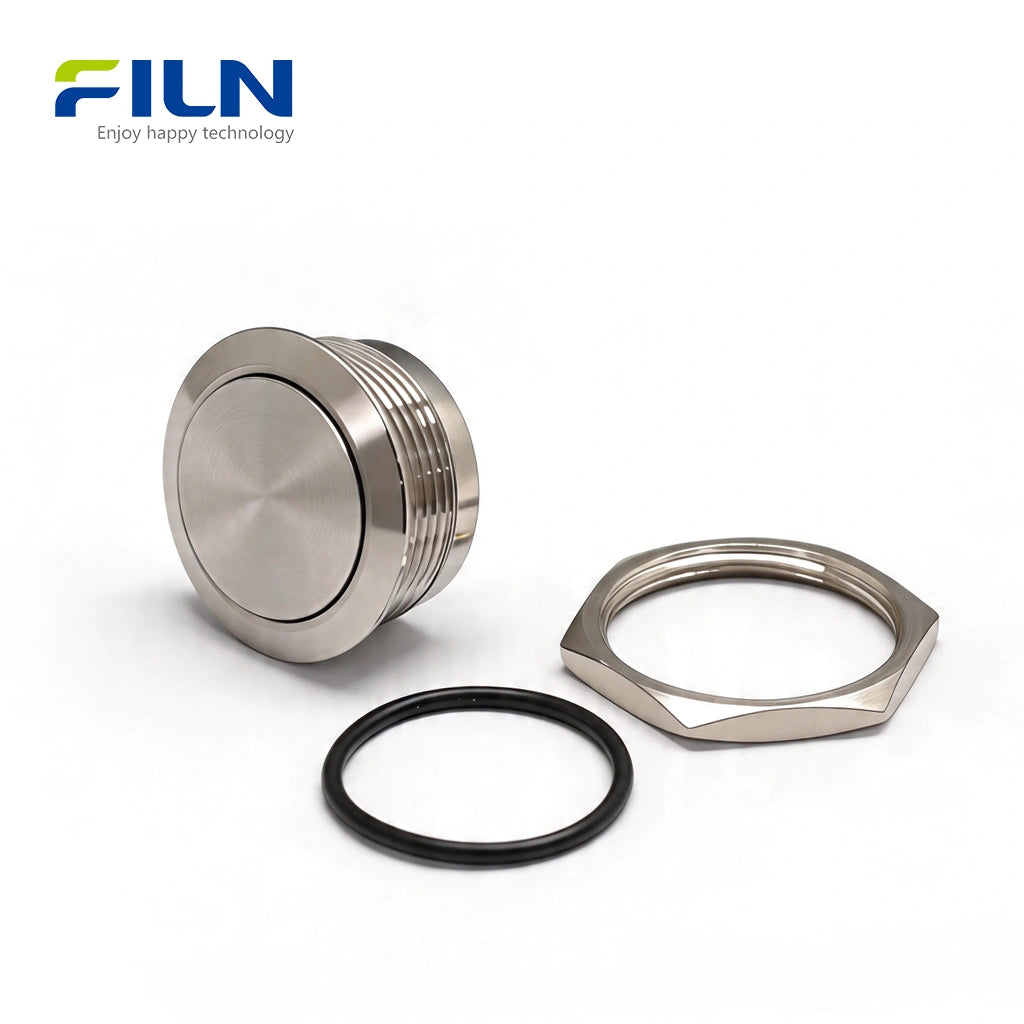

- Platzieren Sie den wasserdichten Dichtungsring auf dem Schaltergehäuse.
- Führen Sie den Schalter von vorne in die Platte ein.
- Ziehen Sie die Sechskantmutter von hinten mit einem Drehmoment von 5-10 N.m fest.
- Löten Sie die Drähte an die 2-poligen Klemmen (Löttemperatur 350±5℃).
VERDRAHTUNGSANLEITUNG (2-PIN MOMENTARY)
Der 2-polige Momentary-Schalter ist ein einfacher normalerweise offener (NO) Stromkreis. Wenn der Knopf gedrückt wird, verbinden sich die beiden Pins (Stromkreis geschlossen). Beim Loslassen öffnet sich der Stromkreis.
Hinweis: Das Diagramm stellt eine standardmäßige NO-Verbindungslogik dar.
INDUSTRIEWISSEN
1. Was ist ein ultradünner Drucktastenschalter?
Ein ultradünner Drucktastenschalter ist ein spezialisiertes elektrisches Bauteil, das für moderne Bedienfelder mit begrenzter Tiefe entwickelt wurde. Im Gegensatz zu Standard-Schaltern, die eine Tiefe von über 40 mm erfordern, ermöglichen diese flachen Tasten kompakte Steuerungssysteme, die in tragbaren medizinischen Geräten und hochwertigen Fahrzeugkonsolen unerlässlich sind.
2. Rastend vs. Taster: Was ist der Unterschied?
| Merkmal | Taster (dieses Modell) | Rastend |
|---|---|---|
| Aktion | Springt nach dem Loslassen zurück | Bleibt in Position (Klick EIN/AUS) |
| Häufige Verwendung | PC-Netzteil, Türklingel, Hupe | Lichtschalter, Hauptschalter |
DIREKTLIEFERUNG AB WERK
FILN ist ein spezialisierter Hersteller, der Folgendes anbietet: Keine Mindestbestellmenge (MOQ), schnelle Lieferzeiten und vollständige Zertifizierung (CE/RoHS).
- ✅ Spannung Anpassung: 3V bis 220V
- ✅ Anpassung von Drahtlänge & Steckverbinder
- ✅ Schneller globaler Versand über DHL/FedEx
Offizielle Website: www.filn.com
Kontakt: inquiry@cnylin.com.cn
HÄUFIG GESTELLTE FRAGEN
Q1: Ist der 22mm 2-polige Momentary-Schalter wasserdicht?
Ja, er hat eine IP65-Zertifizierung, wodurch er spritzwasser- und staubdicht ist.
Q2: Kann ich einen 22mm Metallschalter mit einem kundenspezifischen Kabelbaum bekommen?
Absolut. FILN ist darauf spezialisiert, Kabelbäume vorzulöten, um Ihre Montagezeit zu sparen.
Q3: Welchen Vorteil bietet das „ultradünne“ Design?
Es ermöglicht die Installation in Bedienfeldern, bei denen die Tiefe hinter der Platte weniger als 30 mm beträgt.
Q4: Ist die schwarze Zinklegierungs-Oberfläche haltbar?
Ja, unsere Schwarz-Elektroplattierung ist salzsprühnebelgetestet für hohe Korrosionsbeständigkeit.
Q5: Stellen Sie Muster für B2B-Tests zur Verfügung?
Ja, kontaktieren Sie uns unter inquiry@cnylin.com.cn für kostenlose Muster.
Q6: Was bedeuten die verschiedenen LED-Farben bei Schaltern?
Rot: Stopp/Notfall; Grün: Start/Sicher; Blau: Information; Gelb: Warnung; Weiß: Neutral/Hintergrundbeleuchtung.
Q7: Kann dieser Schalter 220V verarbeiten?
Ja, er ist für bis zu 250V AC/DC bei 5A ausgelegt.
Q8: Ist dies ein rastender oder ein Taster?
Dieses spezielle Modell ist ein Taster (springt beim Loslassen zurück).
Q9: Welche Zertifizierungen hat FILN?
Wir verfügen über UL-, CE-, RoHS-, VDE- und ISO9001-Zertifizierungen.
Q10: Kann ich dies für meinen PC-Power-Button verwenden?
Ja, die 22mm Momentfunktion ist perfekt für PC-Power- und Reset-Tasten.
