Wippschalter-Zeichnung
Was ist ein 2-Wege-Wippschalter?

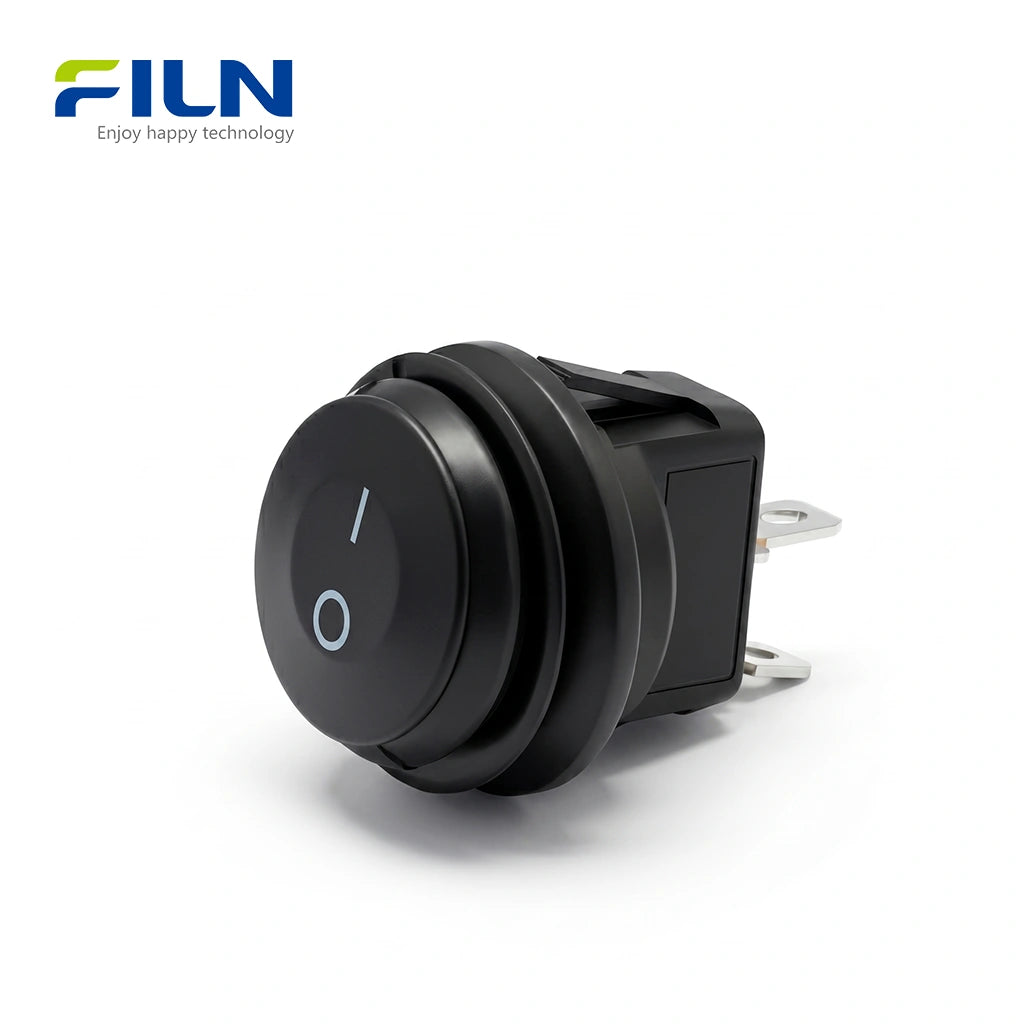

Ein 2-Wege-Wippschalter, insbesondere das Modell FL3-KCD1-121-11X, ist eine grundlegende elektromechanische Komponente, die zur manuellen Steuerung des Stromflusses in einem Schaltkreis verwendet wird. Als Einpoliger Einwurf (SPST)-Gerät bekannt, verfügt es über einen einfachen EIN-AUS-Mechanismus. Die Bezeichnung "2-Wege" bezieht sich auf seine zwei verschiedenen Anschlussstifte, die eine vollständige Stromkreisbrücke oder -unterbrechung ermöglichen. Diese Schalter werden für ihre lange Lebensdauer, einfache Verdrahtung und hohe Zuverlässigkeit sowohl in AC- als auch in DC-Umgebungen geschätzt.
Produktübersicht

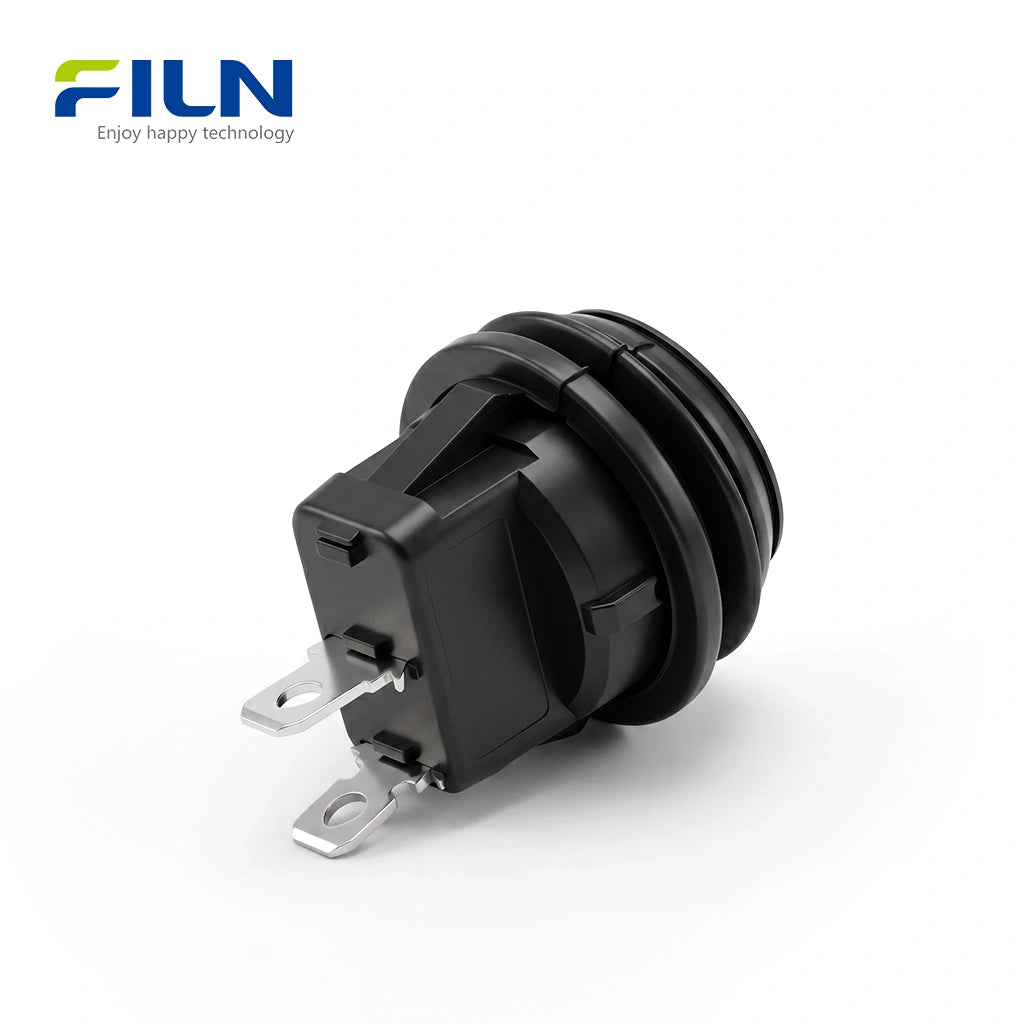

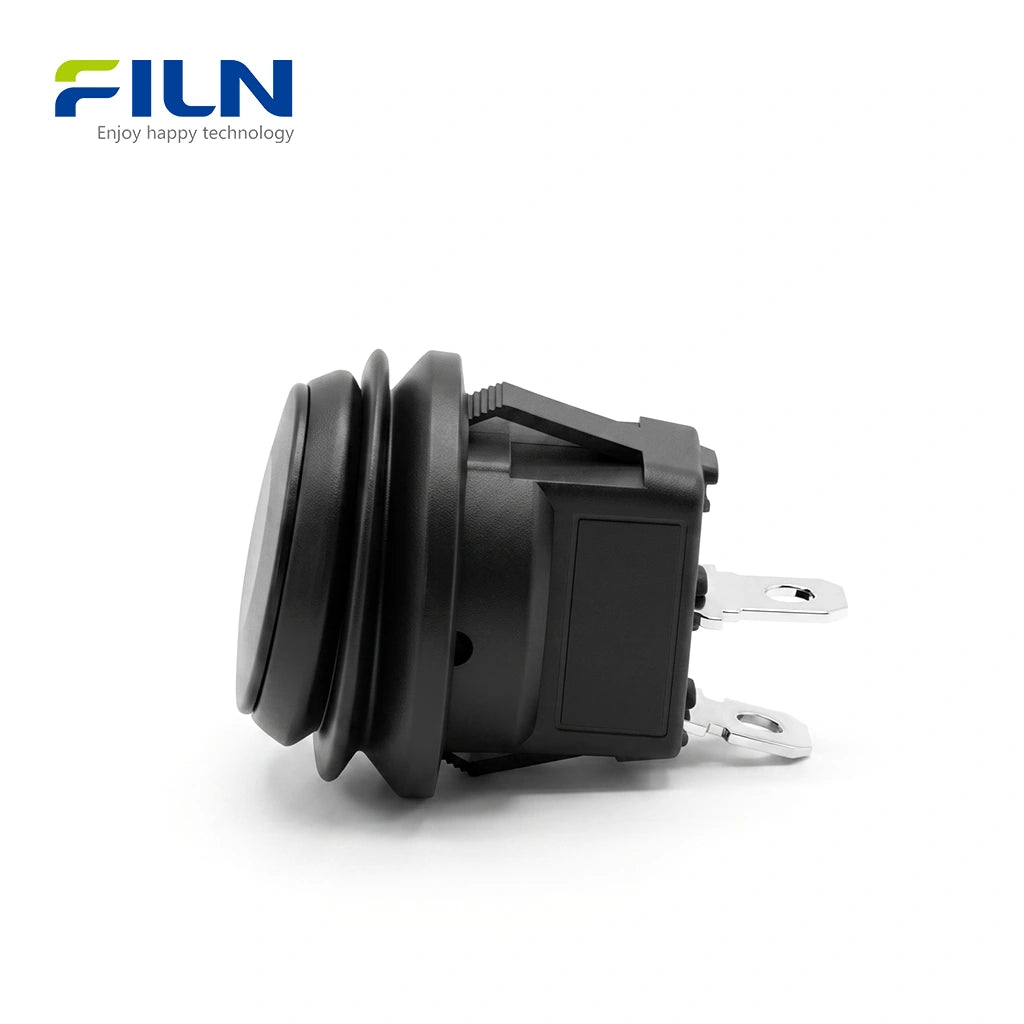

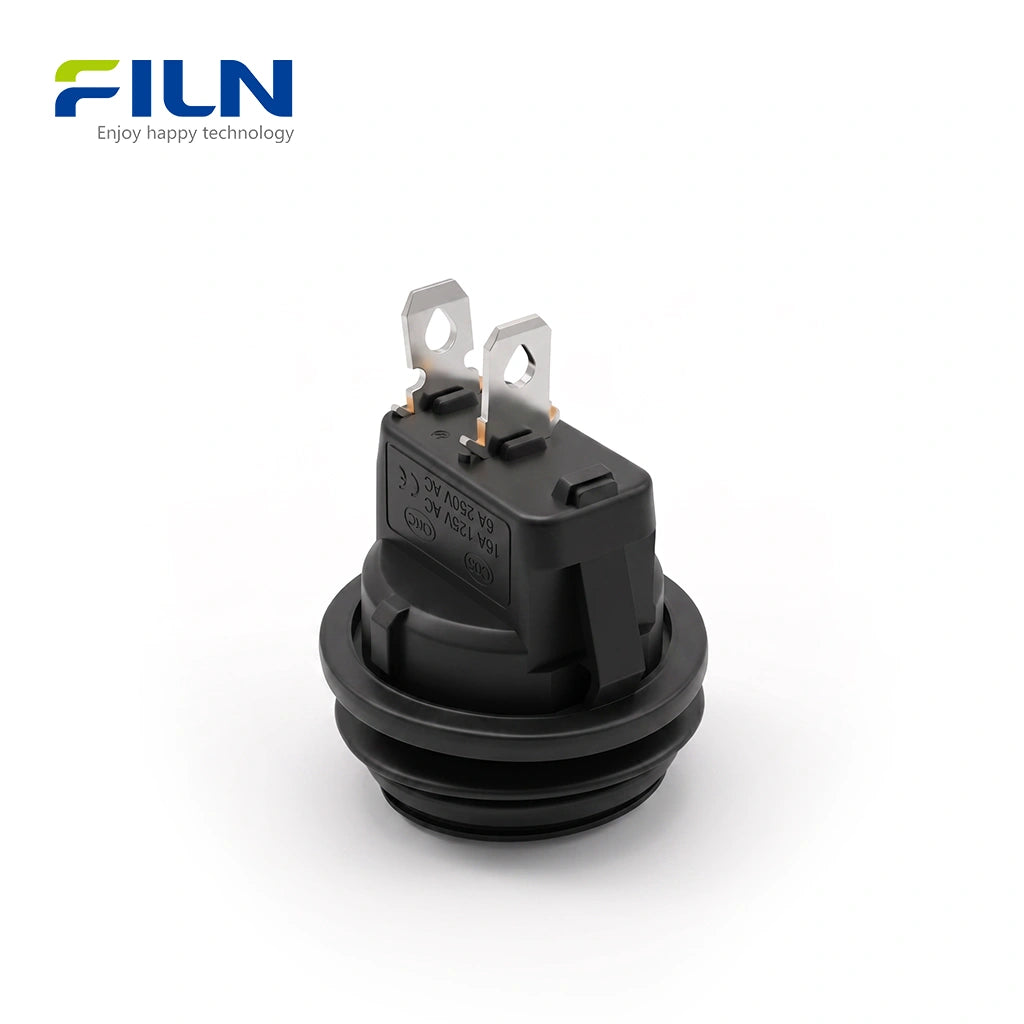

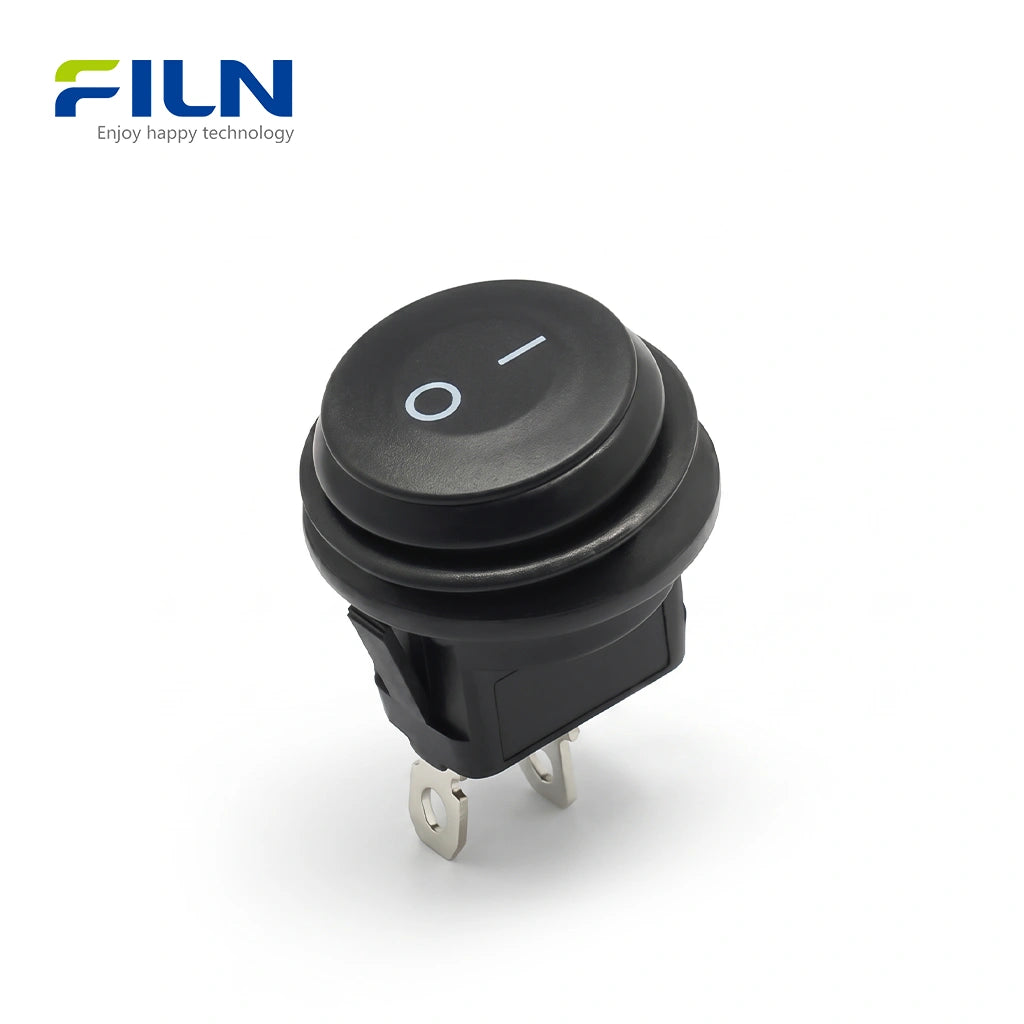

Der FILN 2-Wege-Wippschalter ist ein branchenüblicher Mini-Rundschalter der KCD1-Serie, der für ein φ19,6 mm Montageloch konzipiert ist. Dieses Modell verfügt über eine schlanke, nicht beleuchtete schwarze Oberfläche, die ein professionelles und "klassisches" Aussehen bietet, das sich nahtlos in jedes Bedienfeld einfügt. Hergestellt aus hochwertigem Nylon PA66 und Silberkontakten, gewährleistet er optimale Leitfähigkeit und Hitzebeständigkeit. Mit globalen Zertifizierungen wie ISO9001, CE, VDE, RoHS, SGS, UL und IP65 ist dieser Schalter für Sicherheit und Langlebigkeit in der Automobil-, Medizin- und Industriebranche konzipiert.
Auf der Suche nach weiteren Optionen?
Die vollständige FILN Wippschalter-Kollektion ansehen →Kurze Spezifikationen
| Eigenschaft | Details |
|---|---|
| Modellnummer | FL3-KCD1-121-11X |
| Montagegröße | φ19,6 mm (0,77 Zoll) |
| Funktion | EIN-AUS (SPST) |
| LED-Farbe | Nicht beleuchtet (Schwarz) |
| Kopfform | Runde Kappe (Mini-Serie) |
| Anschlusstyp | 2-Pin Schnellverbinder |
Elektrische Leistungsdaten
| Nennspannung | 30A 250VAC / 18(12)A 125VAC |
| Kontaktwiderstand | ≤50mΩ (Anfangswert) |
| Isolationswiderstand | ≥100mΩ / 500VDC |
| Spannungsfestigkeit | 1500VAC / 5mA 60s |
| Elektrische Lebensdauer | 10.000 Zyklen |
| Schutzart | IP65 / IP66 Standard |
| Zertifizierungen | ISO9001, CE, VDE, RoHS, SGS, UL |
Materialien der Komponenten
| Name des Zubehörs | Material |
|---|---|
| Transparente Folie / Lichtleiter | Polycarbonat (PC) |
| Schalterhalter / obere Basis | ABS schlagfest |
| Untere Basis | Nylon PA66 (flammhemmend) |
| Stifte / Federbrett | H62 Messing |
| Kontakte | Silberlegierung AgCdO12 |
| Wasserdichte Abdeckung / Unterlegscheibe | Nitrilkautschuk |
Allgemeine Eigenschaften
| Betriebstemperatur | -40℃ bis +125℃ |
| Relative Luftfeuchtigkeit | 45% ～ 85% RH |
| Luftdruckbereich | 86 ～ 106 Kpa |
| Aussehen | Sauber, keine Oxidation oder Beschichtungsfehler |
Elektrische & Mechanische Haltbarkeit
| Projekt | Anforderung |
|---|---|
| Lötbarkeit | 90% Abdeckung bei 235±5℃ |
| Mechanische Lebensdauer | 20.000 Betätigungen (ohne Last) |
| Anschlussfestigkeit | Hält 80N statischer Last für 60s stand |
| Thermostabilität | Besteht 72 Stunden bei 125±2℃ |
Industrieanwendungen
- Haushaltsgeräte: Wasserspender, Heißluftfritteusen und Staubsauger.
- Industrielle Steuerung: Stromverteilerkästen und CNC-Maschinenbedienfelder.
- Automobil & Marine: Wohnmobil-Lichtsteuerung, Bilgepumpen und Hilfsfunktionen des Armaturenbretts.
- Medizinische Geräte: Zentrifugen und Ultraschall-Diagnosegeräte.
- Büroausstattung: Steckdosenleisten (PDU) und Hochgeschwindigkeitsdrucker.
Installationsanleitung
- Plattenvorbereitung: Schneiden Sie ein präzises φ19,6 mm Loch in Ihre Montagefläche.
- Ausrichtung: Richten Sie die Wippschalterkappe an der Ausrichtung Ihres Stromkreises (EIN/AUS-Beschriftung) aus.
- Einrasten: Drücken Sie den Schalter fest in den Ausschnitt. Die Seitenklammern rasten ihn automatisch ein.
- Verkabelung: Schließen Sie die Stromquelle (+) an den ersten Stift und den Geräteverbraucher (+) an den zweiten Stift an.
- Testen: Betätigen Sie den Schalter, um einen stabilen Stromkreis sicherzustellen.
Komplettes Schaltplan und Installationsanleitung für 2-polige Wippschalter
Das Verständnis eines Schaltplans für 2-polige Wippschalter ist unerlässlich für die sichere Implementierung einer manuellen Leistungssteuerung in Ihren elektrischen Schaltkreisen. Ein 2-poliger Wippschalter fungiert als Standard-Einpoliger Einwurf (SPST)-Mechanismus, der dazu dient, den Stromfluss zu einem angeschlossenen Verbraucher entweder zu brücken oder zu unterbrechen.
So verdrahten Sie einen 2-poligen Wippschalter: Schritt-für-Schritt-Anleitung
Die Verdrahtung eines nicht beleuchteten 2-poligen Schalters ist unkompliziert. Befolgen Sie diese schematische Logik, um eine stabile und professionelle Installation zu gewährleisten:
- 1. Stromzufuhr (Phase): Verbinden Sie den positiven (+) Draht Ihrer Stromquelle (z. B. einer Batterie oder eines Gleichstromnetzteils) mit dem ersten Pin des Schalters. Dies dient als Eintrittspunkt für den Strom.
- 2. Lastausgang: Verbinden Sie einen Draht vom zweiten Pin des Schalters mit dem positiven Eingangsanschluss Ihres Geräts (z. B. einer LED-Anzeige, einem Motor oder einer Industriekomponente).
- 3. Stromkreis schließen: Verbinden Sie den negativen (-) Anschluss des Geräts direkt mit dem negativen Anschluss der Stromquelle. Beachten Sie, dass bei diesem 2-poligen, nicht beleuchteten Schalter das Schaltergehäuse selbst keine Erdverbindung benötigt.
Schalterbetriebslogik & Technische Spezifikationen
| Schalterzustand | Gerätestatus (Last) | Interner LED-Status |
|---|---|---|
| Normal (Aus-Position) | AUS (Unterbrochener Stromkreis) | Keine (Nicht beleuchtet) |
| Gedrückt (Ein-Position) | EIN (Geschlossener Stromkreis) | Keine (Nicht beleuchtet) |
Wichtige Installationsvorkehrungen
- Elektrische Nennwerte: Überprüfen Sie immer die auf dem Schaltergehäuse angegebenen Spannungs- und Stromstärkewerte (z. B. 6A 250VAC oder 20A 12VDC). Das Überschreiten dieser Grenzwerte kann zu einer Überhitzung der Klemmen führen.
- Anschluss-Sicherheit: Stellen Sie sicher, dass Sie die richtige Größe isolierter Flachstecker (typischerweise 4,8 mm oder 6,3 mm) verwenden, um Kurzschlüsse zu vermeiden und die mechanische Stabilität in Umgebungen mit starken Vibrationen zu gewährleisten.
- Polaritätsregel: Obwohl mechanische 2-polige Schalter nicht polaritätsempfindlich sind, ist es aus Sicherheitsgründen am besten, den Schalter auf der positiven (stromführenden) Seite des Stromkreises anstatt auf der neutralen/negativen Seite zu installieren.
Abbildung 1: Standardverdrahtung für einen 2-poligen Wippschalter
Branchenwissen: So funktioniert es
In industriellen Systemen fungiert der Wippschalter als primärer Wächter für elektrische Ströme. Er arbeitet nach einem mechanischen Schwenkprinzip: Wenn die "EIN"-Seite gedrückt wird, überbrückt ein interner metallischer "Wipp"-Arm zwei stationäre Kontakte, wodurch Strom fließen kann. Beim Umschalten auf "AUS" kippt der Arm weg und erzeugt einen Luftspalt, der den Stromkreis sofort unterbricht. Dieser spezielle 2-Wege-Wippschalter wird im Industriedesign wegen seines "taktilen Feedbacks" bevorzugt, das es dem Bediener ermöglicht, den Schaltzustand auch bei schlechten Sichtverhältnissen oder starken Vibrationen zu überprüfen.
Werksdirektbezug & Anpassung
FILN ist ein führender Hersteller, der sich auf kundenspezifische 2-Wege-Wippschalter spezialisiert hat. Wir bieten:
- Keine Mindestbestellmenge (MOQ): Unterstützung sowohl für Prototypen als auch für die Massenproduktion.
- Schnelle Lieferung: Optimierte Lieferzeiten für den weltweiten Versand.
- Maßgeschneiderte Anpassung: Kundenspezifische Kabellängen, Steckertypen und lasergeätzte Symbole.
FILN Offizielle Website: www.filn.com
Kontaktieren Sie uns: inquiry@cnylin.com.cn
Häufig gestellte Fragen
1. Was ist ein 2-poliger 2-Wege-Wippschalter?
Es ist ein SPST (Einpoliger Einwurf) Schalter mit zwei Anschlüssen, der den Stromfluss zu einem einzelnen Stromkreis in einer EIN-AUS-Konfiguration steuert.
2. Kann ich diesen 19-mm-Wippschalter für 12V DC und 250V AC verwenden?
Ja, die FILN KCD1-Serie ist sowohl für hohe AC-Spannungen (bis zu 250V) als auch für gängige DC-Spannungen wie 12V oder 24V ausgelegt.
3. Warum einen nicht beleuchteten schwarzen Wippschalter wählen?
Nicht beleuchtete Schalter sind langlebiger, da sie keine empfindliche interne LED haben. Sie bieten ein sauberes, professionelles Aussehen für Geräte, die in hellen Umgebungen verwendet werden, wo Leuchtanzeigen unnötig sind.
4. Wie installiere ich diesen Schnappschalter?
Einfach ein φ19,6 mm Loch vorbereiten und den Schalter von vorne durchdrücken. Die eingebauten Kunststoffclips verriegeln ihn sicher an der Platte.
5. Ist dieser Schalter wasserdicht?
Dieses Modell erfüllt die IP65-Standards in Verbindung mit einer Gummimanschette und ist somit staub- und spritzwassergeschützt.
6. Welches Material wird für die Kontakte verwendet?
Wir verwenden AgCdO12 Silberkontakte, um einen geringen elektrischen Widerstand und eine Lebensdauer von über 10.000 Zyklen zu gewährleisten.
7. Bietet FILN kundenspezifische Kabelbäume für diese Schalter an?
Ja, wir bieten werksseitige Anpassungen an, einschließlich vorverlöteter Kabel, kundenspezifischer Steckverbinder und spezifischer Kabellängen.
8. Welche Zertifizierungen besitzt dieser Schalter?
Der Schalter ist UL-, CE-, VDE-, RoHS- und SGS-zertifiziert, um die Einhaltung internationaler Sicherheitsstandards für den Export zu gewährleisten.
9. Wie hoch ist der maximale Strom, den dieser Schalter verarbeiten kann?
Er ist für 30A bei 250VAC ausgelegt und eignet sich daher für Hochleistungs-Industriegeräte.
10. Ist Nylon PA66 besser als Standardplastik für Schalter?
Ja, Nylon PA66 bietet überragende Hitzebeständigkeit (bis zu 125℃) und eine bessere strukturelle Integrität für den industriellen Einsatz.
