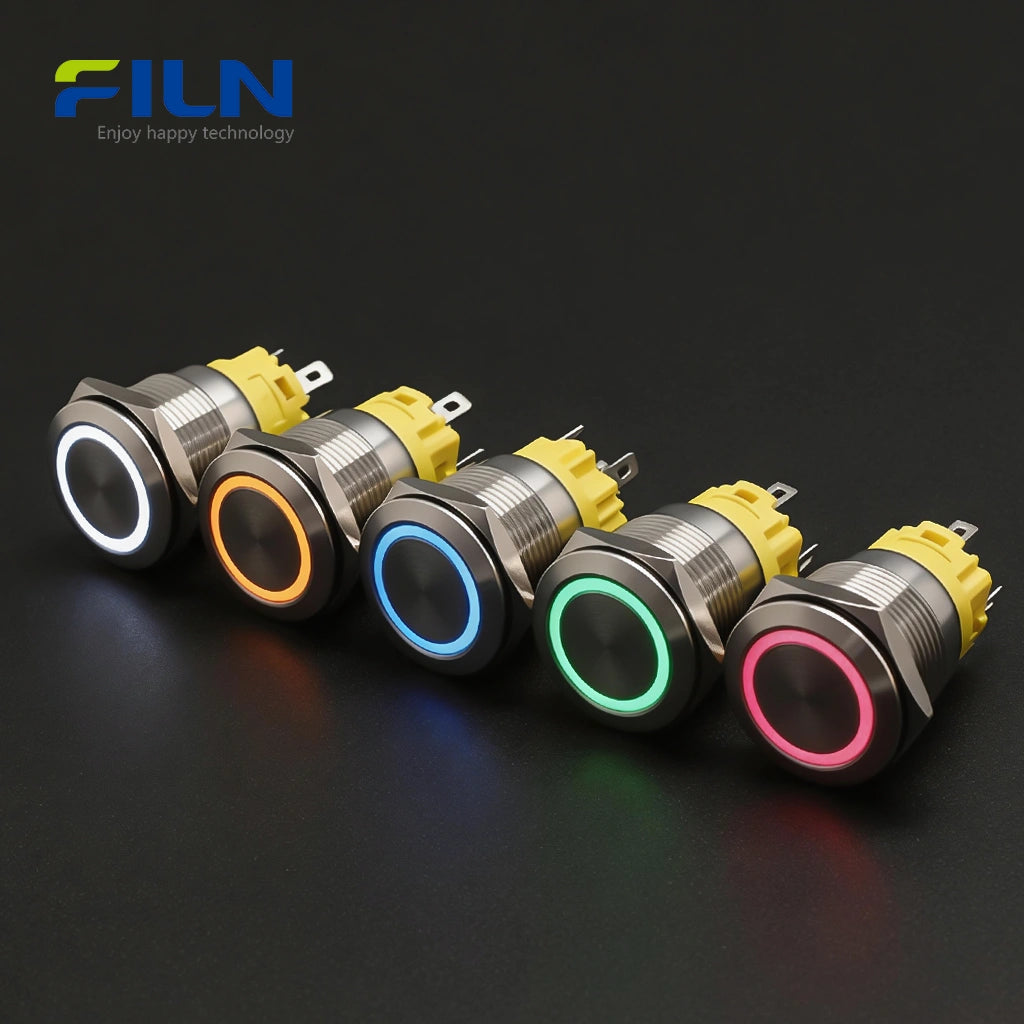

19mm LED-Drucktastenschalter Momentan/Rastend Edelstahl 5-Pin Ringlicht | FILN

Zeichnung DrucktastenschalterProduktübersicht

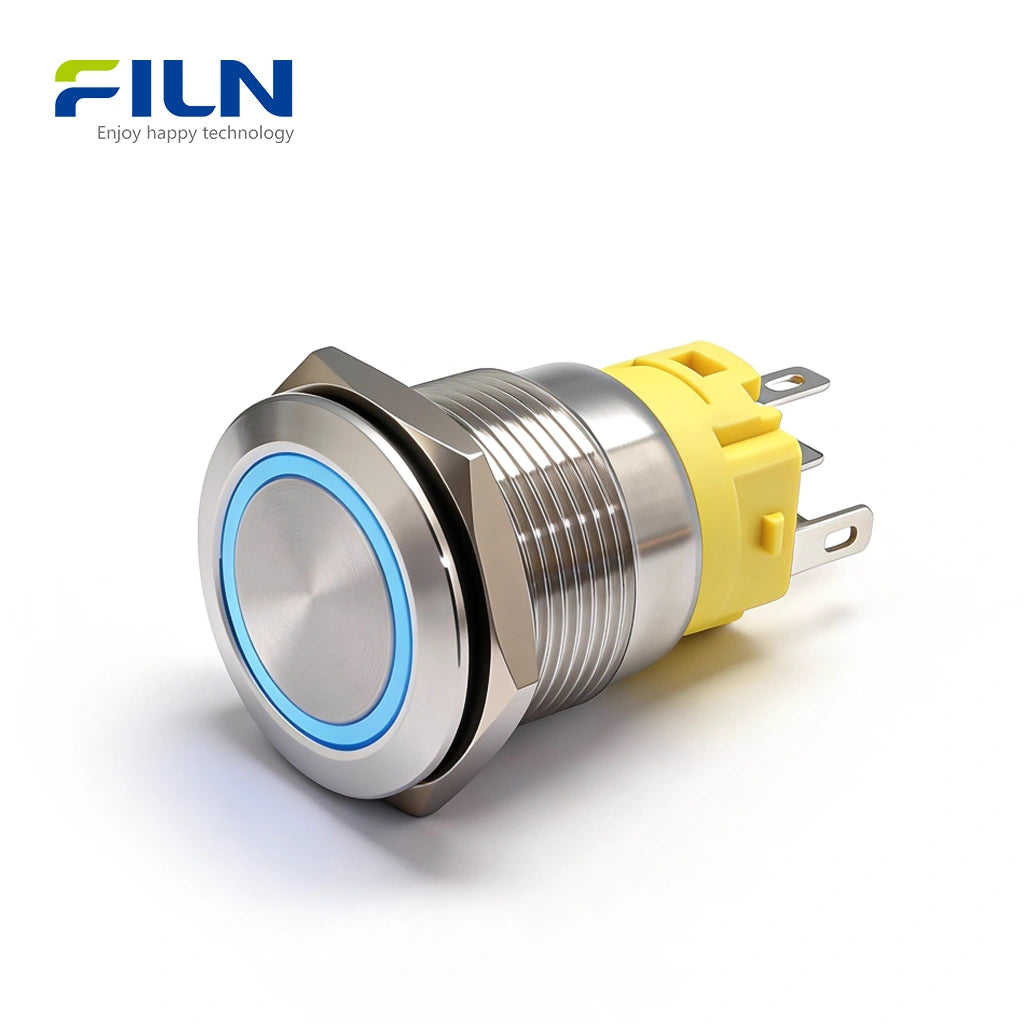

Der 19mm LED-Drucktastenschalter (Modell: FLM19-FJ-1-E) von FILN ist eine hochwertige industrielle Steuerungslösung. Erhältlich in 304 Edelstahl oder schwarzer Zink-Aluminium-Legierung, bietet dieser Tastschalter mit Powersymbol ein erstklassiges taktiles Gefühl und außergewöhnliche Haltbarkeit. Mit ISO9001, CE, VDE, RoHS, SGS, UL und IP65 Zertifizierungen ist er für Zuverlässigkeit ausgelegt. Das Design des ringbeleuchteten Rastschalters ist ideal für industrielle Bedienfelder, Automatisierungsgeräte und medizinische Geräte. Egal, ob Sie einen schwarzen Aluminium-Drucktaster oder eine klassische Silberoberfläche benötigen, FILN bietet werkseitige Anpassung, um Ihre genauen Spezifikationen zu erfüllen.

Kurzspezifikationen

Leistungsparameter

Materialien der Komponenten

Allgemeine Eigenschaften

Hauptmerkmale & Visuelles Feedback

Die Verwendung eines beleuchteten Metall-Drucktasters erhöht die Maschinensicherheit und die Benutzerinteraktion erheblich. Das Metallgehäuse bietet eine überragende Schlagfestigkeit im Vergleich zu Kunststoffalternativen.

• Rot: Zeigt „Stopp“, „Notfall“ oder „Gefahr“ an.
• Grün: Zeigt „Start“, „Normalbetrieb“ oder „Sicher“ an.
• Blau: Wird häufig für „Reset“ oder „Sonderfunktionen“ verwendet.
• Gelb: Steht für „Warnung“ oder „Warten“.
• Weiß: Wird als neutraler Einschaltindikator verwendet.

Vergleich der Anschlussarten

Anwendungen

Dieser 24V LED-beleuchtete Taster ist unerlässlich für alle Geräte, die eine Stromkreissteuerung erfordern. Gängige Anwendungen umfassen:

• CNC-Maschinen
• Automatisierungspaneele
• Schaltschränke
• Marine-Steuerungssysteme
• Medizinische Geräte
• Küchengeräte

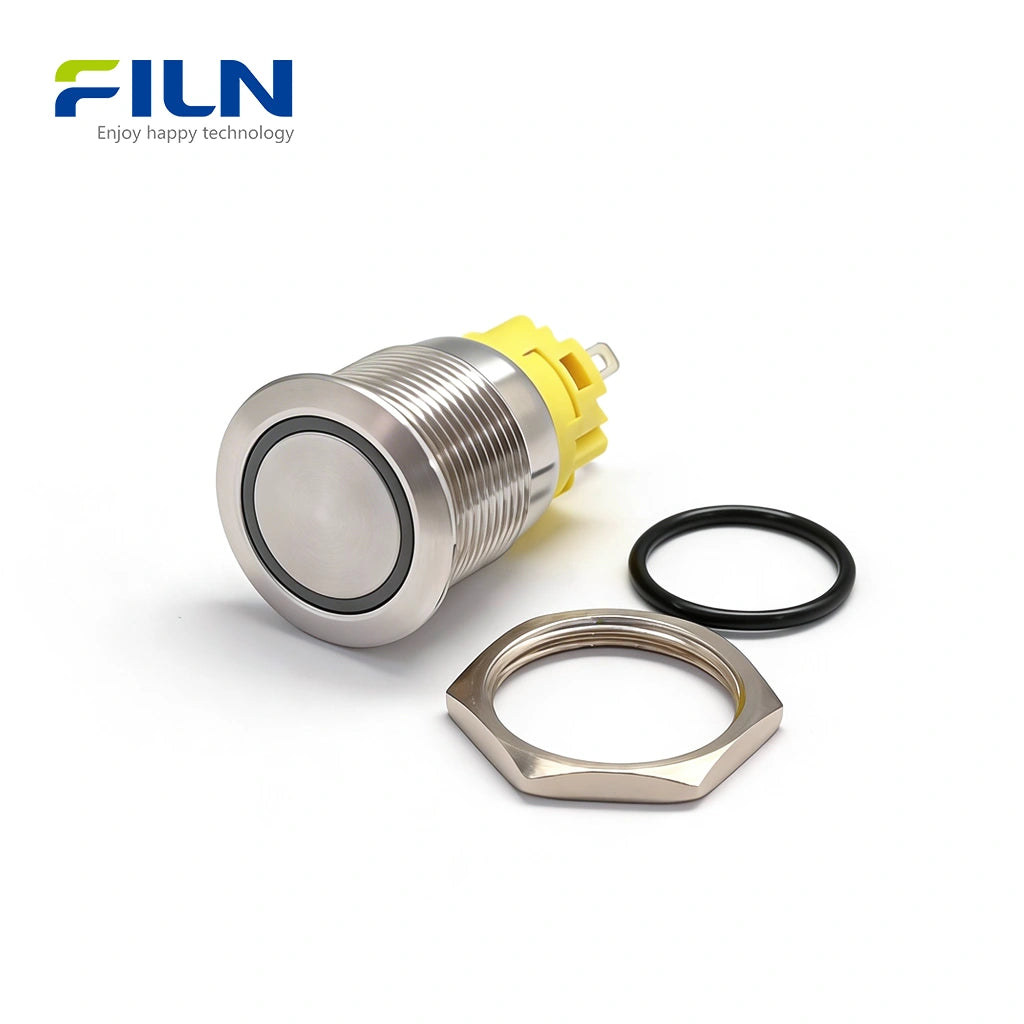

Installationsanleitung

1. Bohren Sie ein 19mm Loch in Ihr Panel.
2. Führen Sie den Taster von der Vorderseite ein.
3. Fädeln Sie die Metallsechskantmutter von hinten auf und ziehen Sie sie fest.
4. Verbinden Sie die 5-poligen Anschlüsse mit Ihrem Stromkreis oder verwenden Sie einen FILN-Sockelkabelbaum.

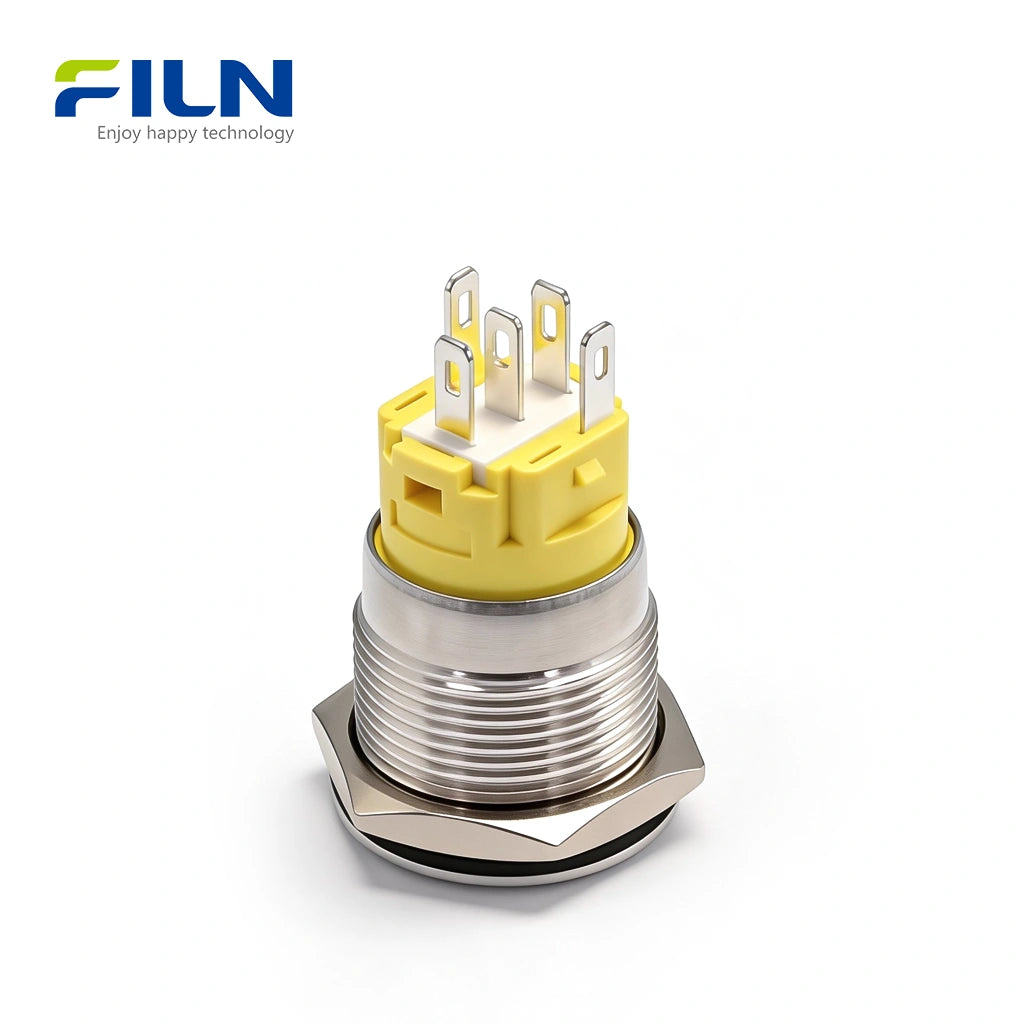

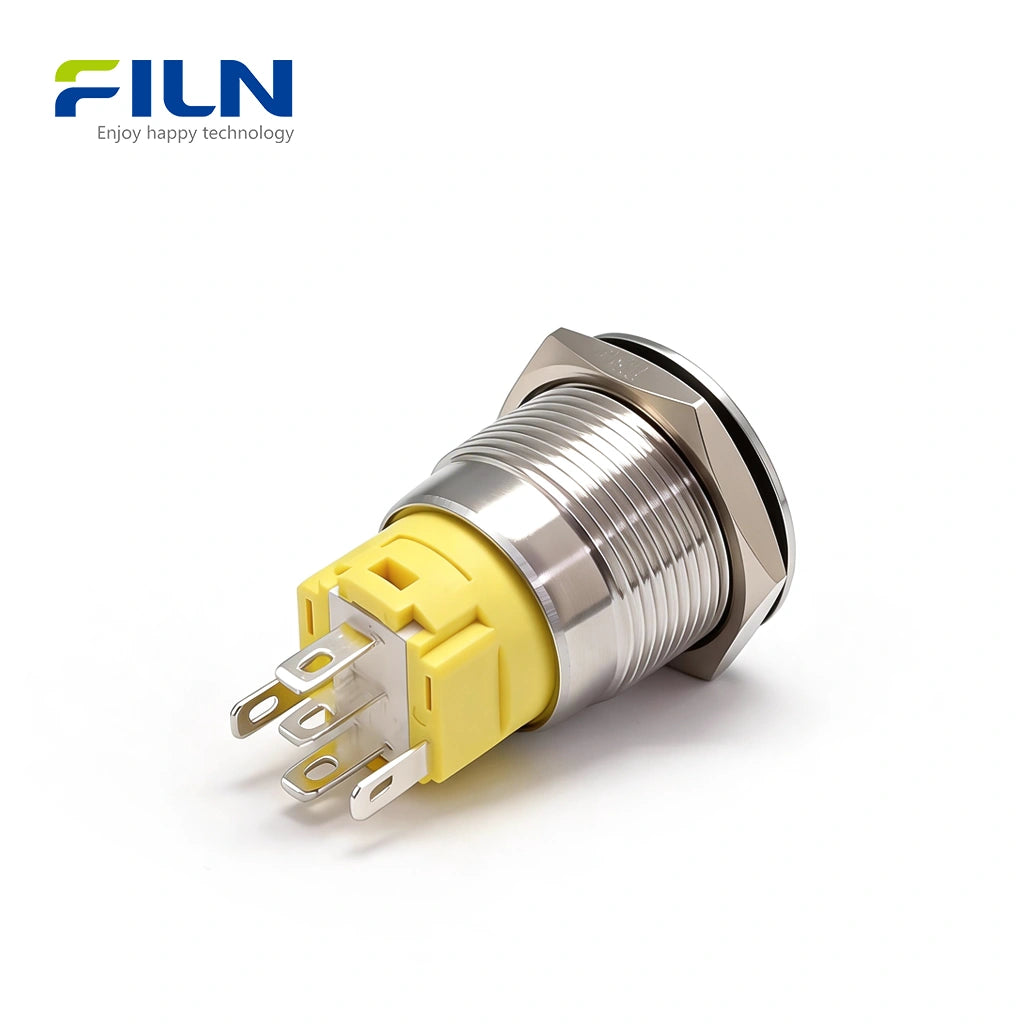

Schaltplan für 5-poligen Drucktastenschalter

Ein 5-PIN-Schalter bietet maximale Flexibilität, mit C (Common), NO (Normally Open), NC (Normally Closed) und zwei dedizierten LED-Pins (+ / -). Dies ermöglicht vier verschiedene Steuerungsmodi.

1. Normal AUS, synchrone LED (NO-Verbindung)

Logik: Sowohl das Gerät als auch die LED sind standardmäßig AUS. Durch Drücken der Taste werden Gerät und LED gleichzeitig EINgeschaltet.

• Anwendung: Standard-Startschalter, bei denen das Licht anzeigt, dass das System läuft.
• Zustand: Statisch (LED aus, Gerät aus) → Gedrückt (LED an, Gerät an).

---

2. Normal EIN, synchrone LED (NC-Verbindung)

Logik: Sowohl das Gerät als auch die LED sind standardmäßig EIN. Durch Drücken der Taste werden Gerät und LED gleichzeitig AUSgeschaltet.

• Anwendung: Stopptasten oder Not-Aus-Schalter.
• Zustand: Statisch (LED an, Gerät an) → Gedrückt (LED aus, Gerät stoppt).

---

3. Normal AUS, konstante LED (NO-Verbindung)

Logik: Die LED bleibt konstant EIN als Hintergrundbeleuchtung. Das Gerät schaltet sich nur EIN, wenn die Taste gedrückt wird.

• Anwendung: Netzschalter in dunklen Umgebungen oder Zugangskontrolltasten.
• Zustand: Statisch (LED an, Gerät aus) → Gedrückt (LED an, Gerät an).

---

4. Normal EIN, konstante LED (NC-Verbindung)

Logik: Die LED bleibt konstant EIN. Das Gerät ist standardmäßig EIN und schaltet sich AUS, wenn die Taste gedrückt wird.

• Anwendung: Überwachungssysteme oder Sicherheitsalarme, die eine konstante Leistungsanzeige erfordern.
• Zustand: Statisch (LED an, Gerät an) → Gedrückt (LED an, Gerät stoppt).

Modus	LED-Verhalten	Gerät (Leerlauf)
NO Sync	Leuchtet beim Drücken auf	AUS
NC Sync	Schaltet sich beim Drücken aus	EIN
Konstant	Immer EIN (Hintergrundbeleuchtung)	Benutzerauswahl

Vorteile direkt ab Werk

FILN ist eine professionelle Fabrik mit über 20 Jahren Erfahrung. Wir bieten:

• Keine Mindestbestellmenge: Kleine Bestellungen zum Testen sind willkommen.
• Anpassung: Kundenspezifische Laser-Symbole, Spannungen und Farben.
• Globaler Versand: Schnelle Lieferung per FedEx, DHL und UPS.

Offizielle Website: www.filn.com

Anfrage: inquiry@cnylin.com.cn

1. Kann der FLM19 Schalter 220V verarbeiten?
Ja, wir bieten spezielle Versionen für 110-220V AC mit integrierten Widerständen für die LED an.

2. Was ist der Unterschied zwischen rastend und tastend?
Rastend bleibt beim Drücken eingerastet (ein/aus); tastend springt sofort zurück (Impulssignal).

3. Ist der LED-Ring austauschbar?
Die LED ist für IP65-Schutz und lange Lebensdauer integriert und daher nicht separat austauschbar.

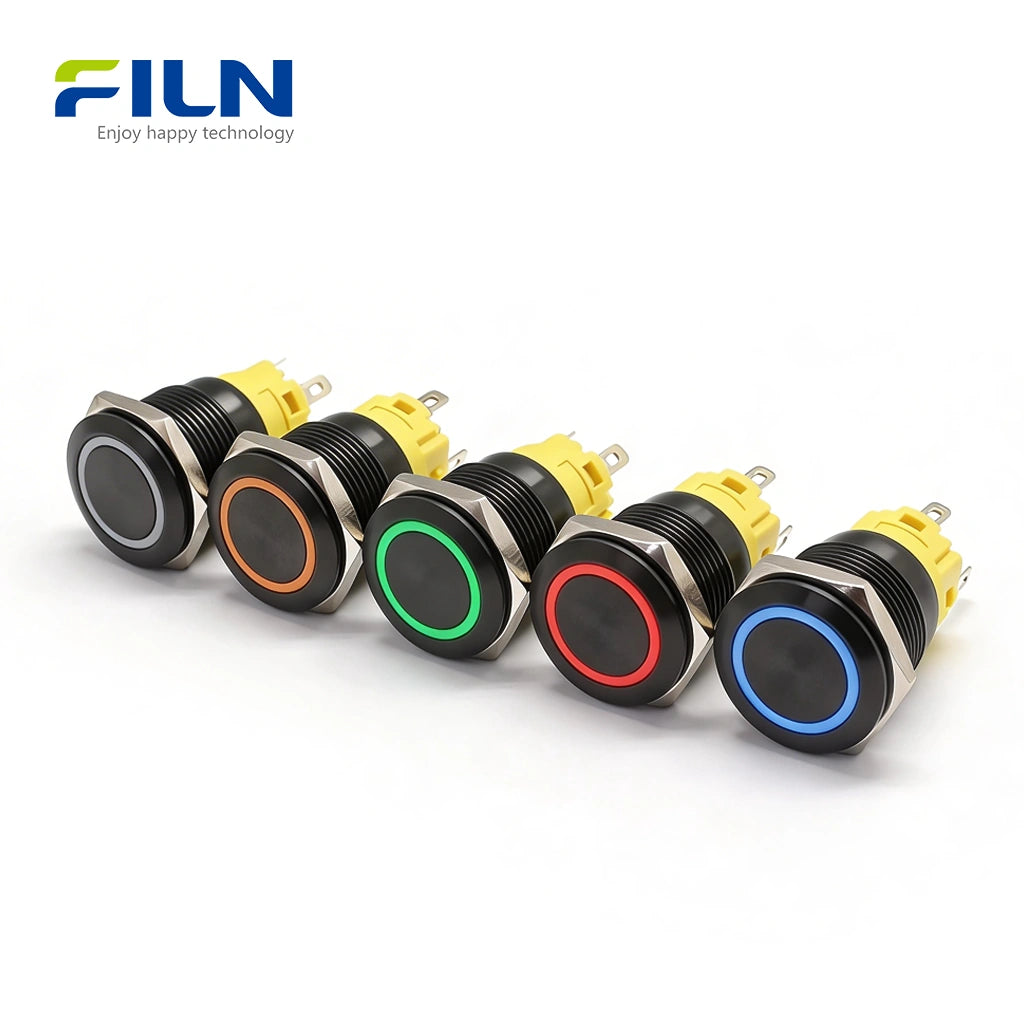

4. Gibt es eine schwarze Metallversion?
Ja, wir bieten Zink-Aluminium-Legierungen mit einer langlebigen schwarz eloxierten Oberfläche an.

5. Welche Drahtgröße passt an den 5-poligen Anschluss?
Wir empfehlen 22AWG bis 18AWG Drähte oder die Verwendung unseres kundenspezifischen Buchsenverbinders.

6. Können Sie die LED zweifarbig anpassen?
Ja, wir können Rot/Grün oder andere zweifarbige Kombinationen in einer 6-poligen Konfiguration herstellen.

7. Wie lange ist die Lieferzeit?
Standardbestellungen werden in der Regel innerhalb von 3-7 Werktagen versandt.

8. Ist der Edelstahl rostfrei?
Ja, wir verwenden hochwertigen 304 Edelstahl, der für den Marine- und Außeneinsatz geeignet ist.

9. Wird er mit der Gummidichtung geliefert?
Jeder Schalter enthält eine hochwertige Silikon-Wasserdichtung.
