Produktübersicht

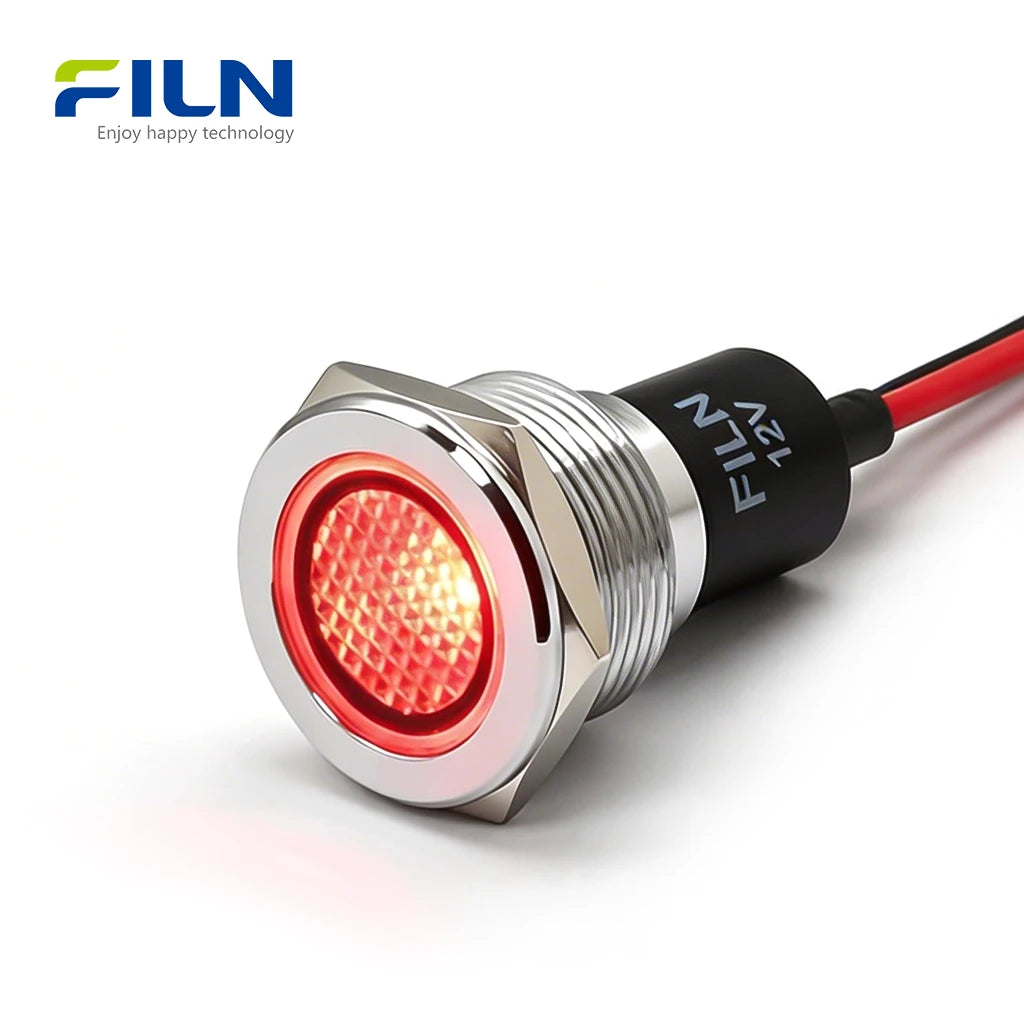

Die rote Kontrollleuchte (Modell: FL1M-19FW-1) von FILN ist eine vielseitige industrielle Signallösung, die für eine hochleistungsfähige Signalübertragung entwickelt wurde. Zertifiziert nach ISO9001, CE, VDE, RoHS, SGS, UL und IP65/67, ist diese 19mm Metallanzeige auf Langlebigkeit ausgelegt. Mit einem flachen Kopf (Einbau) Design bietet sie eine saubere Ästhetik und überlegene Beständigkeit gegen mechanische Stöße. Im Gegensatz zu Steckversionen wird dieses Modell mit 15cm vorinstallierten Drahtleitungen geliefert, was eine zuverlässigere und vibrationssichere Verbindung für große und kleine elektrische Geräte gewährleistet. Ob in 12VDC Automotive-Systemen oder 220VAC Industriemaschinen integriert, die wasserdichte Metallanzeige von FILN sorgt für stabile Leistung und schnelle Installation in jeder Schalttafeleinbau-Anwendung.
SCHNELLE SPEZIFIKATIONEN
| Montageloch | 19mm / 0.75 Zoll |
|---|---|
| Spannung | 12-24V, 110-220V (anpassbar) |
| LED-Farbe | Rot (Standard), Grün, Gelb, Blau, Weiß |
| Wasserdichtigkeitsklasse | IP65 / IP67 |
| Verdrahtungsart | 15cm Drahtleitung (kundenspezifische Länge verfügbar) |
| Kopfform | Flacher runder Kopf |
Materialliste der Komponenten
| Komponentenname | Material | Hinweis |
|---|---|---|
| Gehäuse | Kupferlegierung | Vernickeltes Silber oder Schwarz eloxiert |
| Lampenfassung | PA66 Nylon | Hohe Festigkeit und Temperaturbeständigkeit |
| Lampenschirm | PC Polycarbonat | Flaches Design, hohe Lichtdurchlässigkeit |
| Drähte | PVC / UL Standard | Vorverlötete 15cm Drahtleitungen |
| O-Ring | Silikagel | 19mm wasserdichter Schutz |
| Mutter | Kupferlegierung | M19 Mutter für feste Panel-Fixierung |
NENNARBEITSPARAMETER
| Nennspannung | Kundenspezifisch (12V-220V) |
|---|---|
| Frequenz (AC) | 50～60Hz |
| Nennstrom | ≤20mA |
KOMPONENTENMATERIALIEN
| Gehäuse | Vernickeltes Messing / Schwarz eloxiert |
|---|---|
| Linse | Flache PC-Linse |
| Dichtungsring | Industrielles Silikon |
| Drahtmaterial | UL1007 Standard PVC-Drähte |
ALLGEMEINE EIGENSCHAFTEN
| Betriebstemperatur | -40℃ ～ 80℃ |
|---|---|
| Relative Luftfeuchtigkeit | ≤85% bei +40℃ |
| Luftdruck | 86 ～ 106Kpa |
| Wasserdichtigkeitsklasse | IP65 / IP67 |
ELEKTRISCHE EIGENSCHAFTEN
| Parameter | Testbedingung | Anforderung |
|---|---|---|
| Isolationswiderstand | DC500V für 1 Minute | ≥100MΩ |
| Durchschlagfestigkeit | 1500VAC / 5mA / 60s | Kein Durchschlag |
HALTBARKEITSEIGENSCHAFTEN
| Kontinuierliche Lebensdauer | 30mA Lasttest | 50.000+ Stunden |
|---|
BESTÄNDIGKEITSLEISTUNG
| Hohe Temperatur | 80℃ / 96h |
|---|---|
| Niedrige Temperatur | -40℃ / 96h |
| Feuchtigkeitsbeständigkeit | 40℃ 90-95%RH / 96h |
HAUPTMERKMALE
- Flacher runder Kopf: Das schlanke, bündig montierte Design ist stoßfest und lässt sich leicht in moderne Geräte integrieren.
- 15cm vorinstallierte Drähte: Spart Montagezeit und bietet eine hochstabile, vibrationssichere Verbindung.
- IP67 Wasserdichtigkeit: Der mitgelieferte Silikon-O-Ring sorgt dafür, dass die interne Schaltung trocken und sicher bleibt.
- Zwei Gehäusefarben: Erhältlich in klassischem Silbern-Nickel oder professionellem Mattschwarz.
- Industrielle Zuverlässigkeit: Robuste Metallkonstruktion für den Innen- und anspruchsvollen Außeneinsatz.
ANWENDUNGEN
- Große industrielle Steuerungssysteme und Automatisierungspaneele.
- Kleine Haushaltsgeräte und Küchenausstattung.
- CNC-Maschinen, Drehmaschinen und hochpräzise Geräte.
- Schaltkästen und Signalübertragungsboxen.
- Marine-Dashboards und Statusanzeigen für Automobile.
- Medizinische Geräte und Laborsignalisierung.
INSTALLATIONSANLEITUNG
- Panel-Öffnung: Bohren Sie ein 19mm Loch in das Gerätepanel.
- Einführung: Führen Sie die Kontrollleuchte von der Vorderseite in das Loch ein.
- Abdichtung: Positionieren Sie den großen 19mm O-Ring zwischen dem flachen Kopf und dem Panel, um die Wasserdichtigkeit zu gewährleisten.
- Mutternbefestigung: Schrauben Sie die M19-Mutter von der Rückseite des Panels auf den Gewindekörper. Das glatte Gewinde sorgt für einen festen Halt ohne Kraftaufwand.
- Verkabelung: Schließen Sie die 15cm Drahtleitungen direkt an Ihr Signal oder Ihre Stromquelle an.
WAS IST EINE ROTE KONTROLLLEUCHTE?
Eine rote Kontrollleuchte ist das gebräuchlichste optische Signal, das in elektrischen Schaltkreisen einen "Stopp", "Warnung" oder "Einschalt" -Status anzeigt. Im 19mm-Format wird ein flaches Kopfdesign bevorzugt, da es bündig mit dem Panel abschließt, was das Risiko einer versehentlichen Beschädigung im Vergleich zu hochstehenden Typen minimiert.
Drahtleitung vs. Stiftanschluss: Während Stiftanschlüsse Modularität bieten, sind Drahtleitungen der Industriestandard für Anwendungen mit hohen Vibrationen (wie CNC-Maschinen oder Fahrzeuge). Die 15cm vorinstallierten Drähte schaffen einen permanenten, niederohmigen Pfad, der sich im Laufe der Zeit nicht lockert. In Kombination mit der M19 Kupfermutter für Stabilität und einem Silikon-O-Ring für IP67-Schutz sind diese Anzeigen die zuverlässige Wahl für jede Signalübertragungsanforderung in großen und kleinen Maschinen.
WERKS DIREKTVERTRIEB
Als spezialisierter Hersteller bietet FILN Hochleistungs-Anzeigelösungen mit fachmännischer Anpassung:
- ✅ Spannungsanpassung: 12V, 24V, 110V, 220V und mehr.
- ✅ Drahtanpassung: Kundenspezifische Drahtlängen (z.B. 30cm, 50cm) und Querschnitte.
- ✅ Schneller Versand: Direkte Werkslogistik für den globalen B2B-Einkauf.
- ✅ Gehäusevarianten: Silber vernickelte oder professionelle schwarze Gehäuse.
FILN Offizielle Website: www.filn.com
Kontaktieren Sie uns: inquiry@cnylin.com.cn
HÄUFIG GESTELLTE FRAGEN
1. Warum sollte ich die rote Kontrollleuchte mit flachem Kopf anderen Typen vorziehen?
Das Design mit flachem Kopf ist ideal für eine bündige Ästhetik und ist weniger anfällig für Beschädigungen durch äußere Krafteinwirkung im Vergleich zu Designs mit erhöhtem Kopf.
2. Was ist der Vorteil der 15cm Drahtleitung gegenüber einem Steckanschluss?
Drahtleitungen bieten eine feste, hochzuverlässige Verbindung, die in Umgebungen mit starken Vibrationen, in denen ein Stecker sich lösen könnte, überlegen ist.
3. Kann FILN die Drahtlänge anpassen?
Ja, als Fabrik können wir jede Drahtlänge (z.B. 50cm, 1m) anbieten, um Ihren spezifischen Installationsanforderungen gerecht zu werden.
4. Ist die 19mm Kontrollleuchte wirklich wasserdicht?
Ja, mit dem mitgelieferten Silikon-O-Ring und der richtigen Installation erfüllt sie die IP67-Standards und ist somit staubdicht und wasserdicht gegen Eintauchen.
5. Sind diese Anzeigen sowohl für 12VDC als auch für 220VAC geeignet?
Wir bieten interne Schaltungen an, die für spezifische Spannungen optimiert sind. Bitte geben Sie bei der Bestellung an, ob Sie 12V, 24V, 110V oder 220V benötigen.
6. Welche Rolle spielt die M19-Mutter?
Die M19-Mutter befestigt die Anzeige am Panel. Unsere Muttern verfügen über ein glattes Gewinde für einfaches Anziehen von Hand oder mit Werkzeug.
7. In welchen Szenarien werden diese Leuchten üblicherweise verwendet?
Sie werden zur Signalübertragung in allen Bereichen eingesetzt, von großen industriellen CNC-Maschinen bis hin zu kleinen Haushaltsgeräten.
8. Enthält die Leuchte Montagezubehör?
Jede Anzeige wird mit einem 19mm Silikon-Wasserdichtungsring und einer M19 Kupferbefestigungsmutter geliefert.
9. Sind Gehäusefarben in Silber und Schwarz für Großbestellungen erhältlich?
Ja, sowohl vernickelte silberne als auch schwarz eloxierte Gehäuse sind erhältlich, um das Design Ihrer Ausrüstung anzupassen.
10. Wie lange ist die erwartete Lebensdauer der LED?
Unsere Industrie-LEDs haben eine Lebensdauer von über 50.000 Stunden Dauerbetrieb.
