Produktübersicht

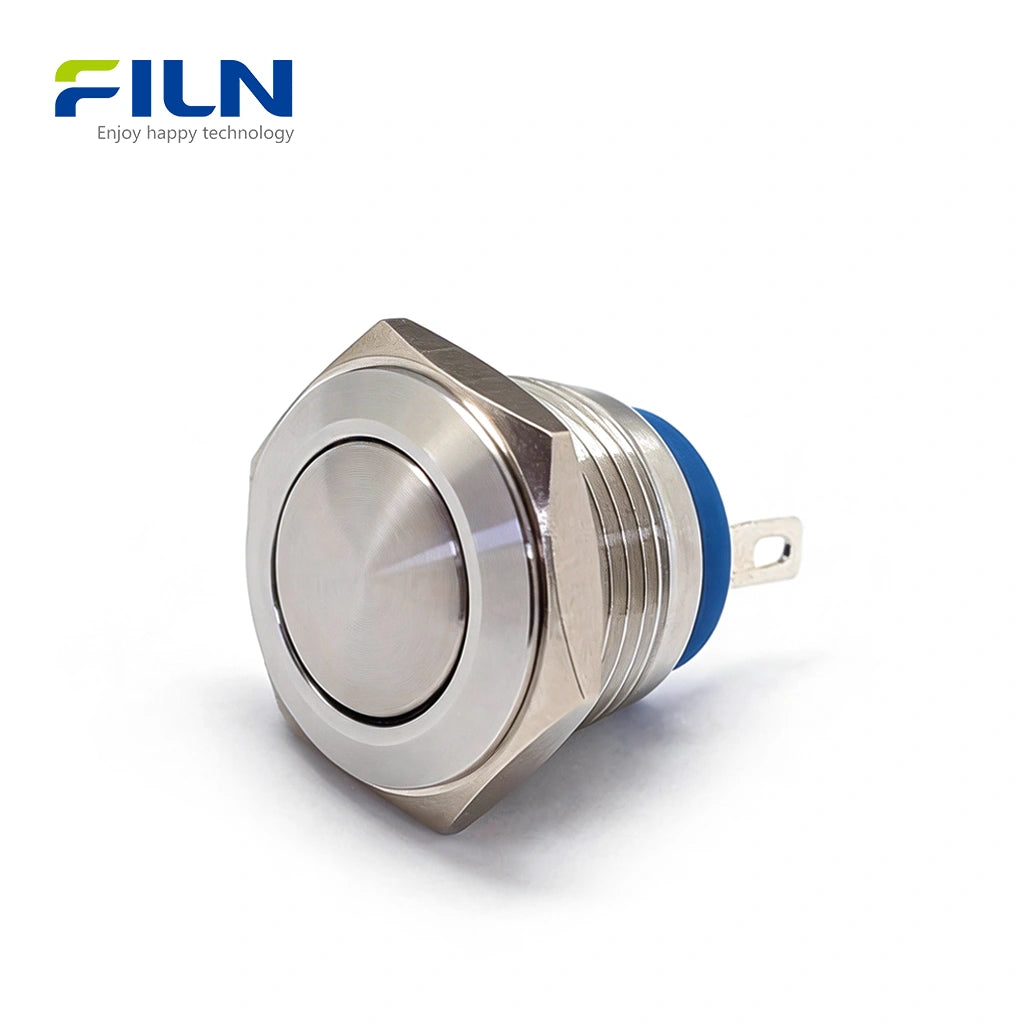

Der kleine Moment-Tastschalter (Modell: FLCM16-BJ-1-X) ist eine Hochleistungskomponente für die Industrie, präzisionsgefertigt von FILN. Dieser 16-mm-Metall-Tastschalter zeichnet sich durch ein markantes Kugelkopf-Design (konvex) und ein hochwertiges silbernes Edelstahlgehäuse aus, das ein hervorragendes taktiles Erlebnis und extreme Haltbarkeit bietet. Als professioneller Hersteller stellt FILN sicher, dass jeder Tastschalter mit Momentfunktion strenge globale Standards erfüllt, einschließlich ISO9001, CE, VDE, RoHS, SGS, UL und IP65. Dieser Edelstahl-Drucktastenschalter wurde für Vielseitigkeit entwickelt und eignet sich perfekt für industrielle Bedienfelder, medizinische Geräte und Automatisierungsanlagen, bei denen Platzersparnis und Zuverlässigkeit von größter Bedeutung sind.
Kurze Spezifikationen
| Modellnummer | FLCM16-BJ-1-X |
|---|---|
| Montagedurchmesser | 16mm (0,63 Zoll) |
| Schalterfunktion | Moment (Selbst-Rückstellung) |
| Tastenform | Hoher Kugelkopf (konvex) |
| Anschlussart | 2-PIN Steckanschluss (Pin) |
| LED-Farbe | Unbeleuchtet |
Leistungsparameter
| Nennspannung | 36V DC / 250V AC |
|---|---|
| Nennstrom | 5A DC / 5A AC |
| Nennleistung | 180W (DC) / 1250W (AC) |
| Isolationswiderstand | ≥ 1000MΩ |
| Kontaktwiderstand | ≤ 50mΩ |
| Produktzertifizierung | ISO9001, CE, UL, RoHS, VDE |
Komponentenmaterialien
| Tastenbetätiger | Edelstahl 304 / Aluminiumlegierung 6063 |
|---|---|
| Gehäusehülse | H59 Messing / Edelstahl 304 |
| Lichtleiter-Taste | N/A (unbeleuchtet) |
| Verbindungsstifte | H62 Kupferlegierung |
| Basismaterial | PA66+GF20% flammhemmendes Nylon |
| Kontaktpunkt | Silberkontakt AgCdO12 |
Allgemeine Eigenschaften
| Umgebungstemperatur | -25°C bis +85°C |
|---|---|
| Schutzart | IP65, IK08 |
| Mechanische Lebensdauer | 500.000 Zyklen |
| Elektrische Lebensdauer | 100.000 Zyklen (3A) / 50.000 Zyklen (5A) |
Bedeutung der LED-Farben (Als Referenz)
Obwohl dieser spezielle Kugelkopf-Momentschalter nicht beleuchtet ist, stehen Standard-Farbindikatoren für:
- Rot: Not-Aus oder Warnung bei Stromausfall.
- Grün: Systemstart oder normaler Betriebsstatus.
- Gelb/Bernstein: Vorsicht oder spezieller Verarbeitungsstatus.
- Blau: Spezifische obligatorische Aktion oder Hilfsfunktion.
- Weiß: Allgemeine Leistungsanzeige oder Standby-Status.
Hauptmerkmale & Vorteile
1. Überlegene Metallkonstruktion
Dieser 16-mm-Metall-Tastschalter verwendet hochwertigen Edelstahl oder eine Aluminiumlegierung. Im Vergleich zu Kunststoffalternativen bietet er eine höhere Beständigkeit gegen Stöße (IK08), Korrosion und Feuer, was eine lange Lebensdauer in Marinesystemen oder Automatisierungsanlagen gewährleistet.

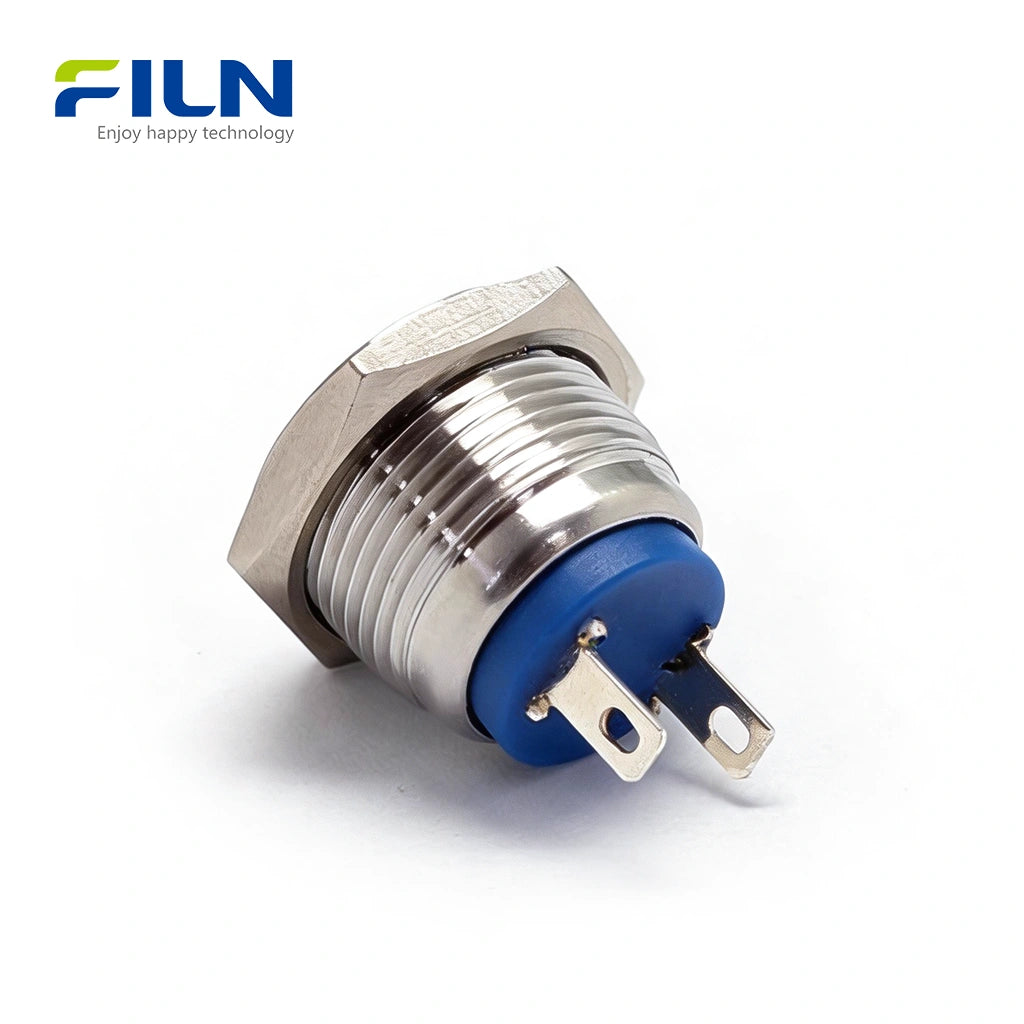

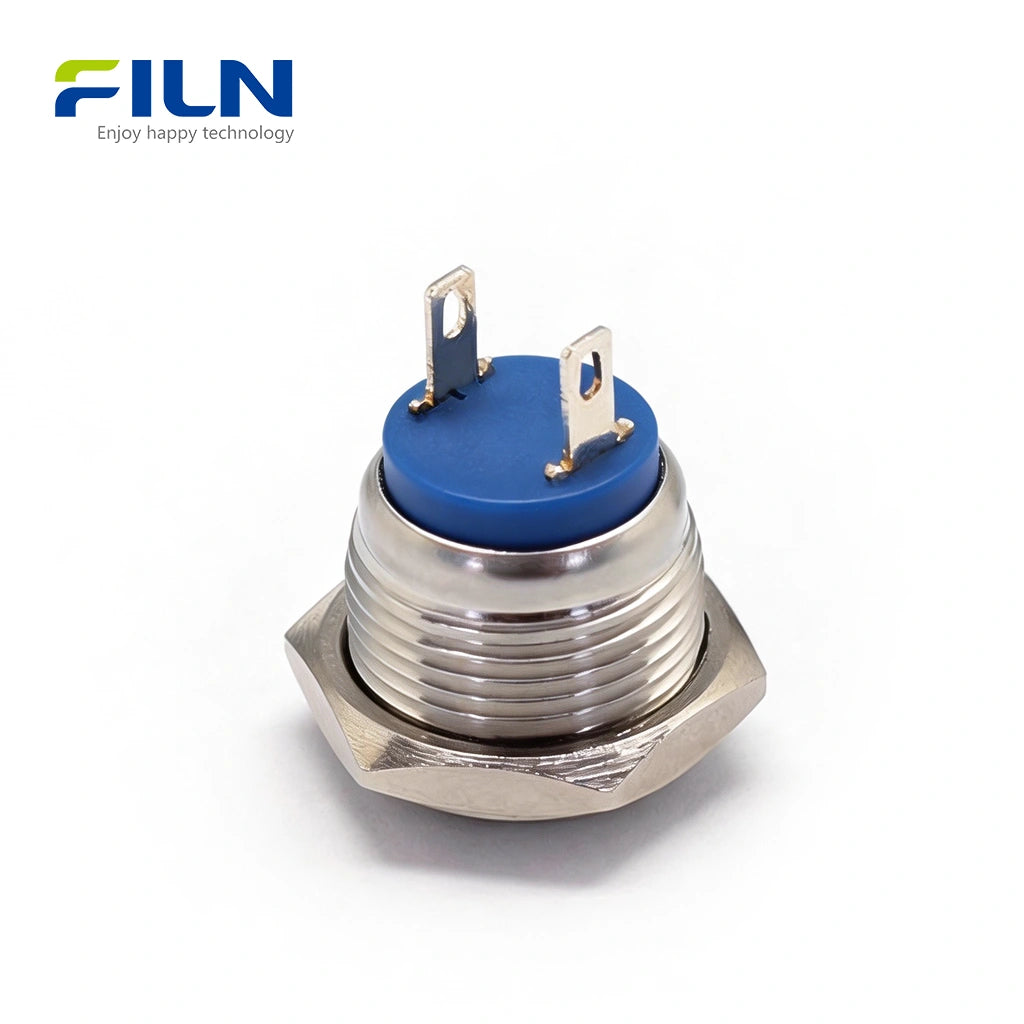

2. Vorteil der Steckklemmen
Das Design des Tastschalters mit Steckklemmen ist für die Großserienfertigung hoch effizient. Es ermöglicht eine schnelle Verbindung mit Buchsensteckern und reduziert die Montagezeit erheblich, während potenzielle Schäden durch Lötzehitze vermieden werden.

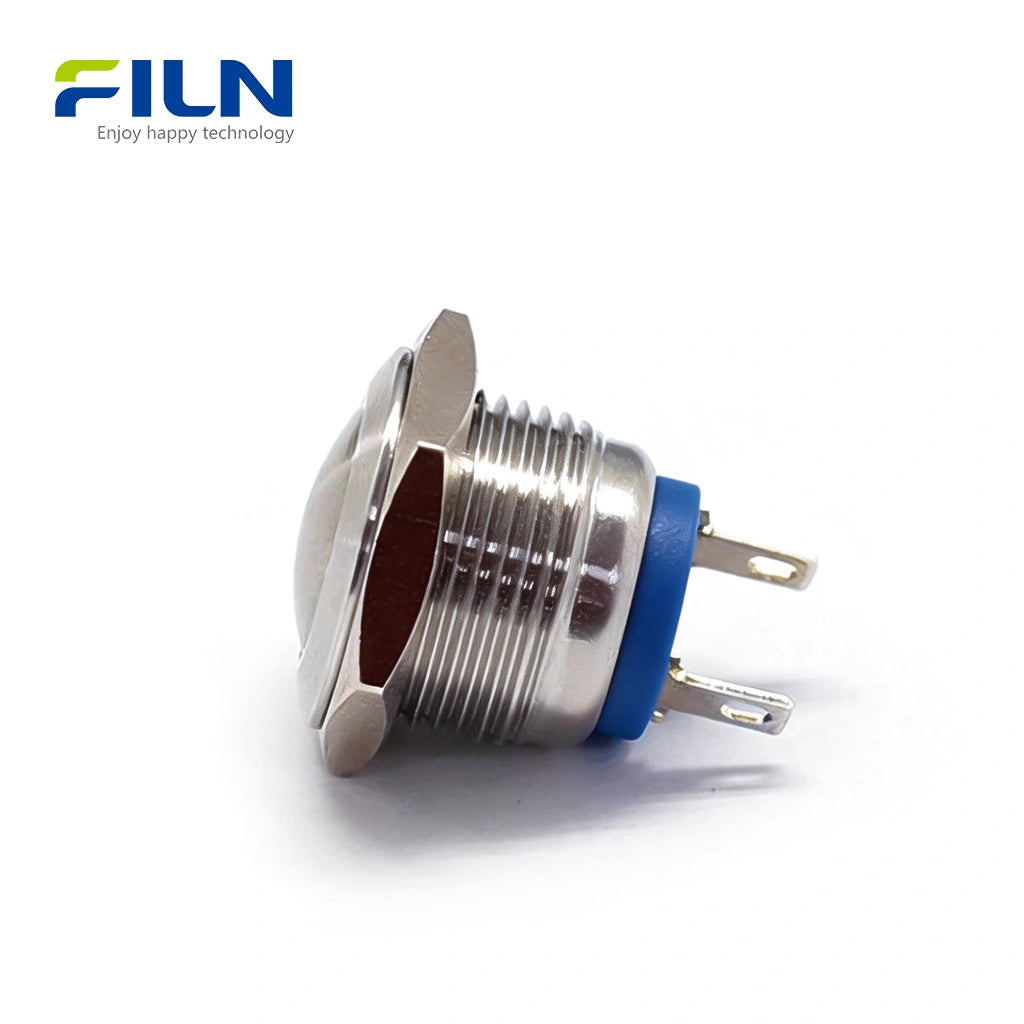

3. Taktiles Kugelkopf-Design
Der Kugelkopf (konvex) Betätiger ist für eine einfache Bedienung konzipiert und bietet einen angenehmen Tastsinn, selbst für Bediener mit schweren Industriehandschuhen. Er bietet eine klare mechanische Rückmeldung bei Aktivierung.
Vergleich der Anschlussarten
| Anschlussart | Vorteile | Optimaler Anwendungsfall |
|---|---|---|
| Steckklemme | Schnelle Installation, kein Löten, einfach zu ersetzen. | Massenproduktion, modulare Schnellwechselsysteme. |
| Schraubklemme | Extrem sicher, hält starken Vibrationen gut stand. | Schwere Maschinen, Feldverdrahtung ohne Spezialwerkzeuge. |
| Vorkonfektioniert | Beste Wasserdichtigkeit, keine Klemmenarbeit vor Ort. | Außengeräte, begrenzter Platz hinter den Platten. |
Industrielle Anwendungen
Jedes elektrische Gerät benötigt einen Ein-Aus-Schalter. Unser wasserdichter kleiner Drucktaster wird häufig eingesetzt in:
- Industrielle Bedienfelder: Starten und Zurücksetzen von CNC-Maschinen.
- Medizinische Geräte: Edelstahloberflächen gewährleisten hygienische Standards.
- Automatisierungssysteme: Hochfrequente Auslösung in Roboter-Montagelinien.
- Kommerzielle Geräte: Hochleistungs-Tasten für Verkaufsautomaten und Kioske.
Installationsschritte
- Panel vorbereiten: Bohren Sie ein 16 mm (0,63 Zoll) Loch in das Bedienfeld.
- Schalter einsetzen: Führen Sie den kleinen Moment-Tastschalter von vorne in das Loch ein.

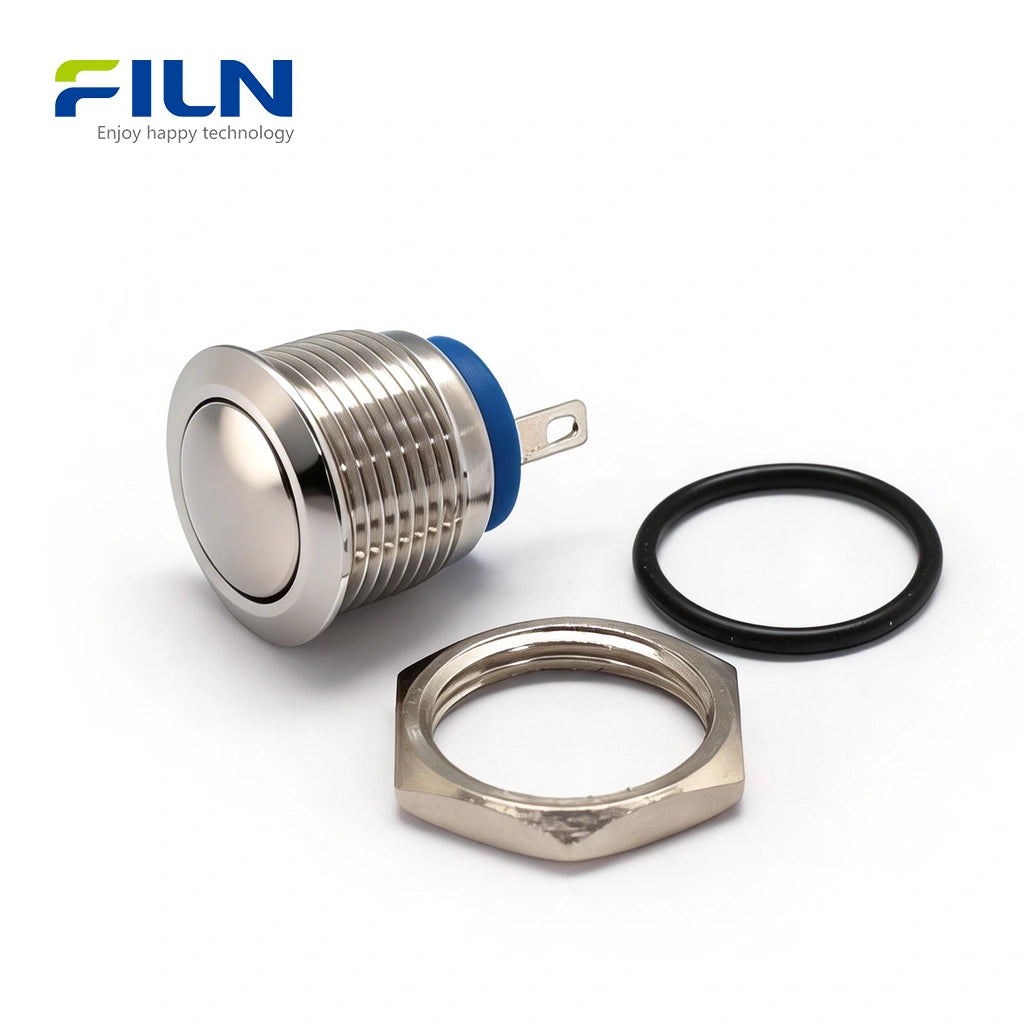

- Befestigung: Verwenden Sie die mitgelieferte Sechskantmutter aus Metall von der Rückseite des Panels, um den Schalter festzuziehen.
- Verkabelung: Verbinden Sie die 2-poligen Klemmen mit Drahtverbindern oder durch Löten für einen stabilen Stromkreis.
FILN Direktversorgung ab Werk
Als weltweit führender Hersteller von Tastern bietet FILN unübertroffene Flexibilität und Qualität für die B2B-Beschaffung:
- ✅ Kein MOQ (Kleine Bestellungen willkommen)
- ✅ Schnelle Lieferzeit (Weltweiter Versand)
- ✅ Kundenspezifische Spannung/Verkabelung
- ✅ CE/UL/RoHS zertifiziert
Offizielle Website: www.filn.com
Kontakt-E-Mail: inquiry@cnylin.com.cn
Häufig gestellte Fragen (FAQ)
1. Was ist ein "Moment"-Drucktaster?
Ein Moment-Drucktaster bleibt nur so lange im EIN-Zustand, wie Sie ihn aktiv drücken. Sobald er losgelassen wird, kehrt er automatisch in die AUS-Position zurück.
Ein Moment-Drucktaster bleibt nur so lange im EIN-Zustand, wie Sie ihn aktiv drücken. Sobald er losgelassen wird, kehrt er automatisch in die AUS-Position zurück.
2. Ist der 16-mm-Metalltaster wasserdicht?
Ja, unser wasserdichter kleiner Drucktaster ist nach IP65 klassifiziert, was bedeutet, dass er gegen Staubeintritt und Niederdruckwasserstrahlen aus jeder Richtung geschützt ist.
Ja, unser wasserdichter kleiner Drucktaster ist nach IP65 klassifiziert, was bedeutet, dass er gegen Staubeintritt und Niederdruckwasserstrahlen aus jeder Richtung geschützt ist.
3. Kann ich diesen für 220V-Anwendungen verwenden?
Absolut. Der FLCM16-BJ-1-X ist für bis zu 250V AC/DC ausgelegt und somit für globale elektrische Standards geeignet.
Absolut. Der FLCM16-BJ-1-X ist für bis zu 250V AC/DC ausgelegt und somit für globale elektrische Standards geeignet.
4. Warum sollte ich Steckklemmen Schraubklemmen vorziehen?
Steckklemmen (2-Pin-Drucktaster) ermöglichen eine deutlich schnellere Montage in Produktionslinien und erleichtern den Austausch ohne das Risiko von Drahtbruch durch Ermüdung.
Steckklemmen (2-Pin-Drucktaster) ermöglichen eine deutlich schnellere Montage in Produktionslinien und erleichtern den Austausch ohne das Risiko von Drahtbruch durch Ermüdung.
5. Aus welchem Material besteht die Außenhülle?
Sie besteht aus hochwertigem Edelstahl (304) oder H59 Messing mit Silberbeschichtung für maximale Korrosionsbeständigkeit und Ästhetik.
Sie besteht aus hochwertigem Edelstahl (304) oder H59 Messing mit Silberbeschichtung für maximale Korrosionsbeständigkeit und Ästhetik.
6. Verfügt dieses Modell über eine LED-Anzeige?
Der FLCM16-BJ-1-X ist ein unbeleuchtetes Modell. FILN kann dies jedoch auf Anfrage mit roten, grünen, blauen, gelben oder weißen LEDs anpassen.
Der FLCM16-BJ-1-X ist ein unbeleuchtetes Modell. FILN kann dies jedoch auf Anfrage mit roten, grünen, blauen, gelben oder weißen LEDs anpassen.
7. Was ist der Vorteil des Kugelkopfs-Designs?
Der Kugelkopf-Momentschalter (konvexe Form) bietet eine größere Kontaktfläche und einen markanten taktilen "Klick", wodurch er leichter auszulösen ist als flache Designs.
Der Kugelkopf-Momentschalter (konvexe Form) bietet eine größere Kontaktfläche und einen markanten taktilen "Klick", wodurch er leichter auszulösen ist als flache Designs.
8. Kann ich diese Tasten direkt für den kommerziellen Gebrauch kaufen?
Ja, sie sind sofort erhältlich. Für Großbestellungen oder OEM-Anpassungen kontaktieren Sie bitte unser Verkaufsteam unter inquiry@cnylin.com.cn.
Ja, sie sind sofort erhältlich. Für Großbestellungen oder OEM-Anpassungen kontaktieren Sie bitte unser Verkaufsteam unter inquiry@cnylin.com.cn.
9. Welche Zertifizierungen hat dieser Industrieprucktaster?
Er ist vollständig CE-, UL-, RoHS- und VDE-zertifiziert und gewährleistet somit die Einhaltung für den Export und den Einsatz in sicherheitsrelevanten Industrieanwendungen.
Er ist vollständig CE-, UL-, RoHS- und VDE-zertifiziert und gewährleistet somit die Einhaltung für den Export und den Einsatz in sicherheitsrelevanten Industrieanwendungen.
10. Wie lange ist die mechanische Lebensdauer des Schalters?
Der hochbelastbare Moment-Drucktaster ist für bis zu 500.000 mechanische Zyklen getestet und bietet extreme Zuverlässigkeit für jahrelangen Einsatz.
Der hochbelastbare Moment-Drucktaster ist für bis zu 500.000 mechanische Zyklen getestet und bietet extreme Zuverlässigkeit für jahrelangen Einsatz.
Sehr geehrte Kunden,
Bei FILN sind wir auf die Lieferung von präzisionsgefertigten Kontrollleuchten, Drucktastern und Wippschaltern spezialisiert, die auf Ihre individuellen Anforderungen zugeschnitten sind. Während unsere Produkte standardmäßig in den Spannungsbereichen (12-24V und 110-220V) erhältlich sind, wissen wir, dass spezielle Anwendungen Flexibilität erfordern.
Benötigen Sie eine kundenspezifische Spannungslösung? Teilen Sie uns einfach Ihre gewünschten Spannungsspezifikationen (z. B. 5V, 48V oder nicht standardisierte Bereiche) mit, und unser Entwicklungsteam wird innerhalb von 10-15 Werktagen eine Lösung entwickeln.
Warum FILN für die kundenspezifische Fertigung wählen?
✅ Fachwissen, dem Sie vertrauen können: Über 20 Jahre Erfahrung in der Produktion von elektronischen Bauteilen in Industriequalität.
✅ End-to-End-Anpassung: Von Spannungsanpassungen bis hin zu maßgeschneiderten Designs (Form, Farbe, IP-Schutzart) passen wir uns Ihren Bedürfnissen an.
✅ Qualität garantiert: Alle Sonderanfertigungen werden strengen Tests unterzogen, um die CE/RoHS/IP65-Standards zu erfüllen.
✅ Skalierbarer Support: Ob Prototypen oder Großbestellungen, wir gewährleisten eine reibungslose Lieferung.
So funktioniert es
Beratung: Teilen Sie uns Ihre technischen Anforderungen per E-Mail oder über unser Kontaktformular mit.
Design & Genehmigung: Erhalten Sie 3D-Modelle oder Muster zur Bestätigung.
Produktion & Qualitätskontrolle: Präzisionsfertigung mit Echtzeit-Updates.
Globaler Versand: Nachverfolgbare Logistik bis zu Ihrer Haustür.
Kontaktieren Sie uns noch heute
E-Mail: inquiry@cnylin.com.cn
