Produktübersicht

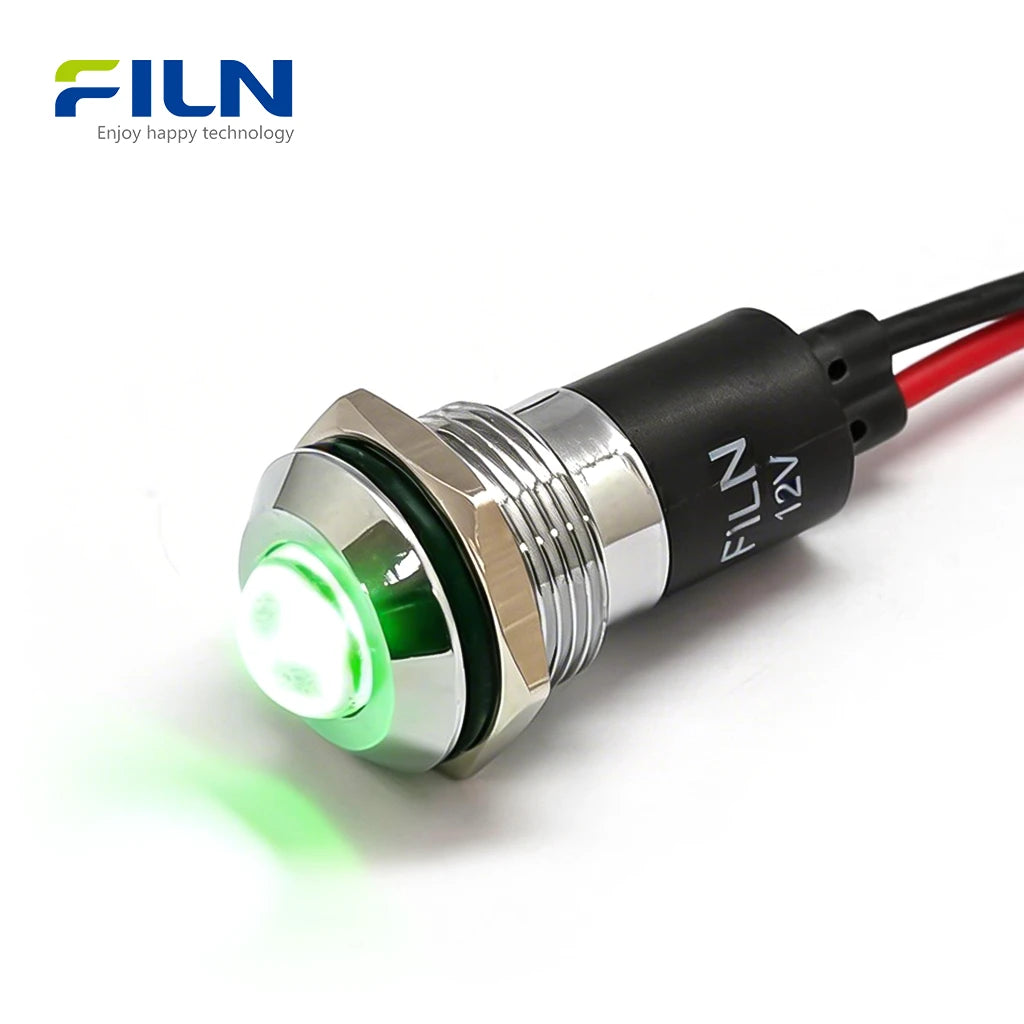

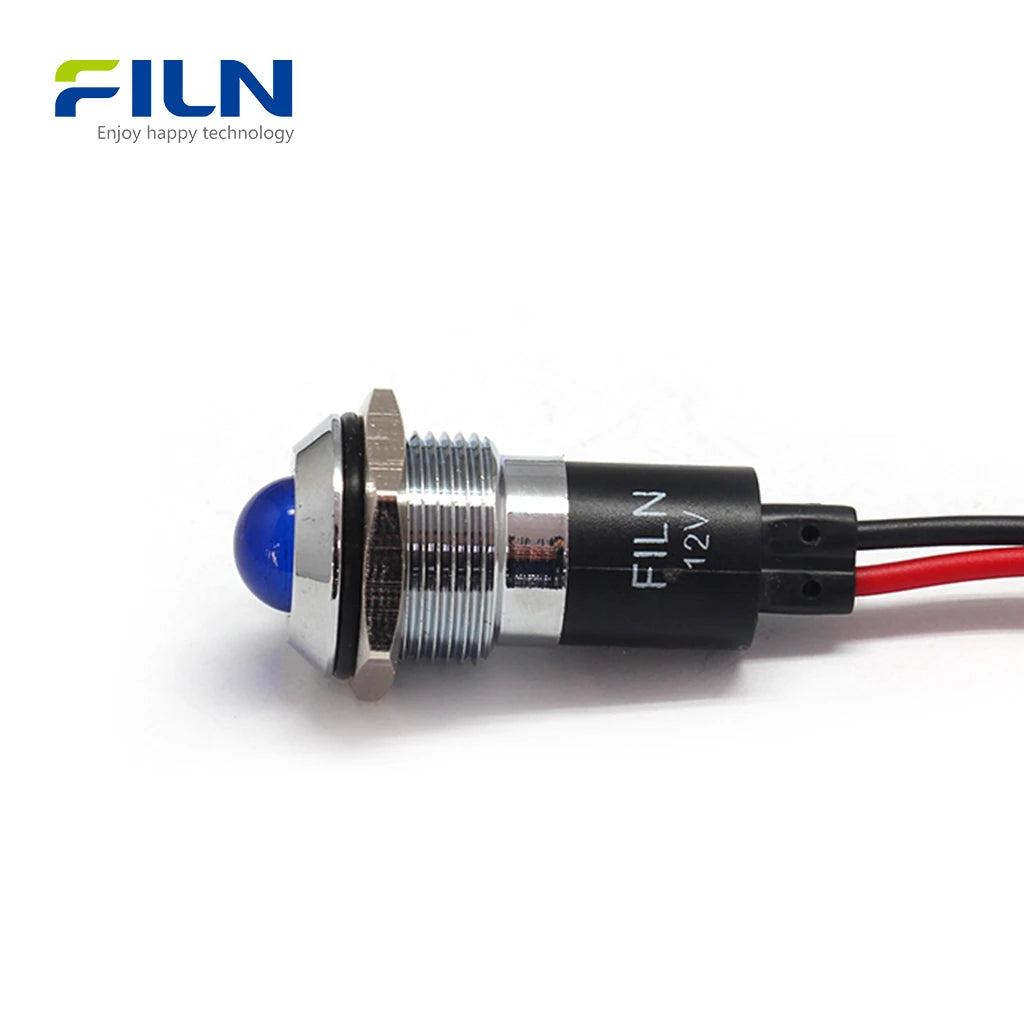

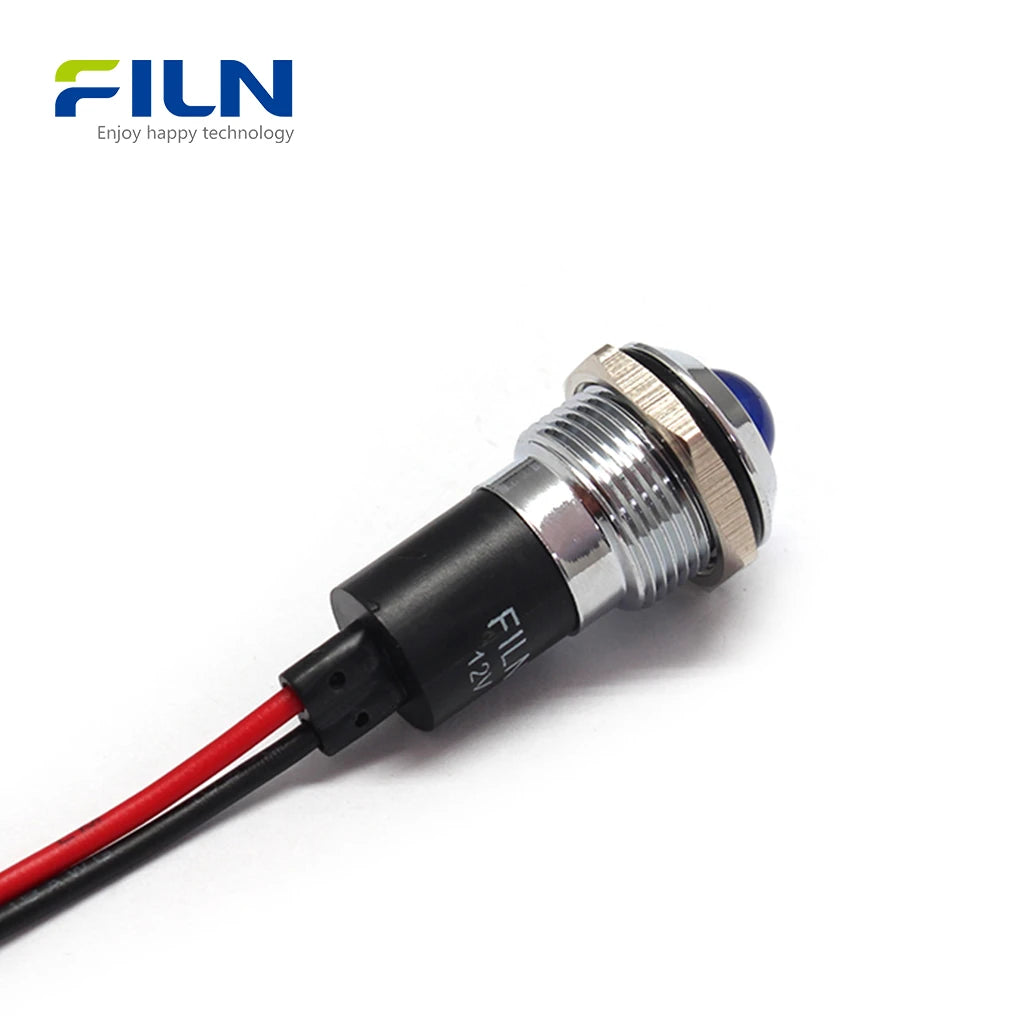

Die von FILN hergestellten 12V LED-Anzeigeleuchten für Schalttafeln sind professionelle Signallösungen, die für anspruchsvolle industrielle Umgebungen entwickelt wurden. Diese 16-mm-Metall-Hochkopfanzeigen verfügen über eine robuste Konstruktion mit IP65/IP67 Wasserdichtigkeitswerten und eignen sich daher ideal für CNC-Maschinen, Automatisierungsanlagen und Marinesysteme. Zertifiziert nach ISO9001, CE, VDE, RoHS, SGS, UL und IP65 gewährleisten unsere Produkte globale Konformität und Sicherheit. Der Hauptvorteil liegt in den vorverdrahteten 15-cm-Leitungen, die die Installation im Vergleich zu herkömmlichen Stiftklemmen vereinfachen. Ob in Schaltschränken oder medizinischen Geräten, diese hochhellen LEDs bieten eine außergewöhnliche Sichtbarkeit und eine Lebensdauer von 50.000 Stunden.
Kurzspezifikationen
| Montagebohrung | 16 mm / 0,63 Zoll |
|---|---|
| Spannung | 12V-24V, 110V-220V (kundenspezifische Unterstützung) |

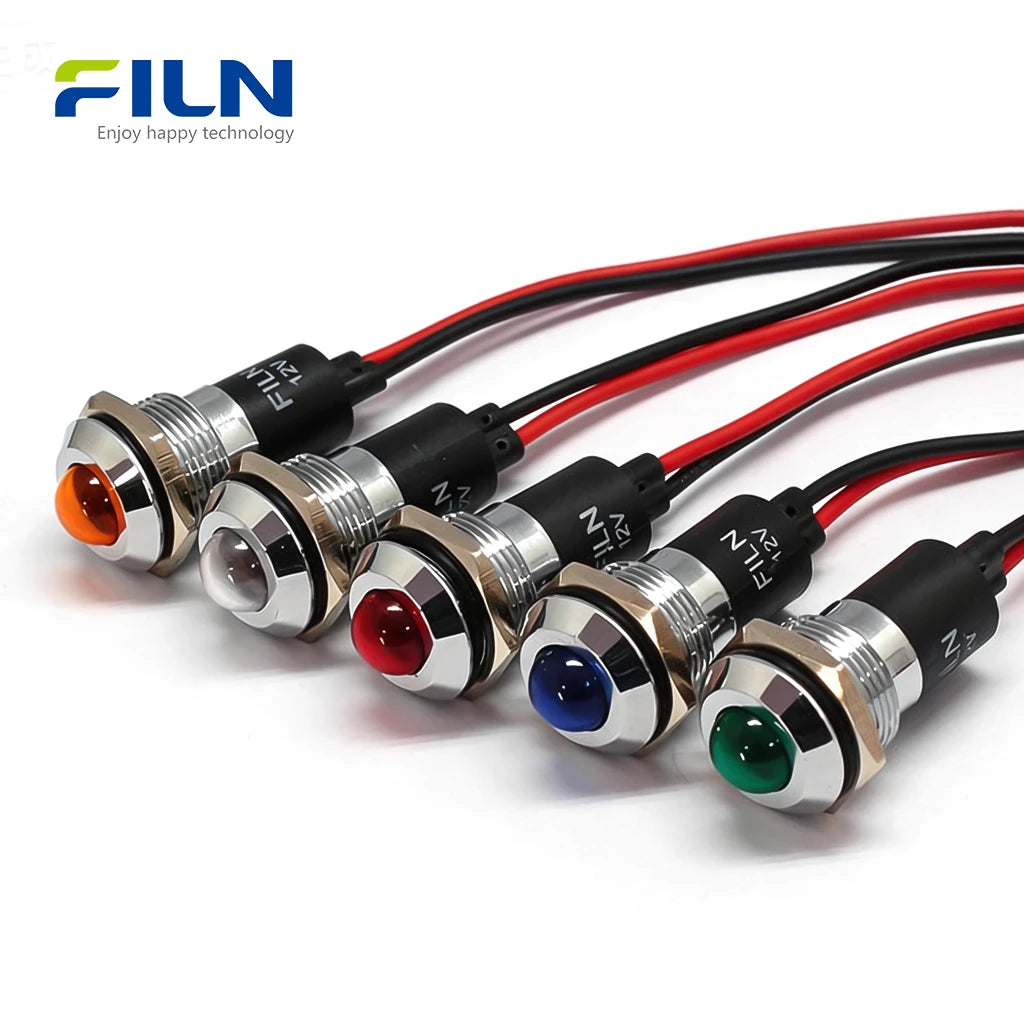

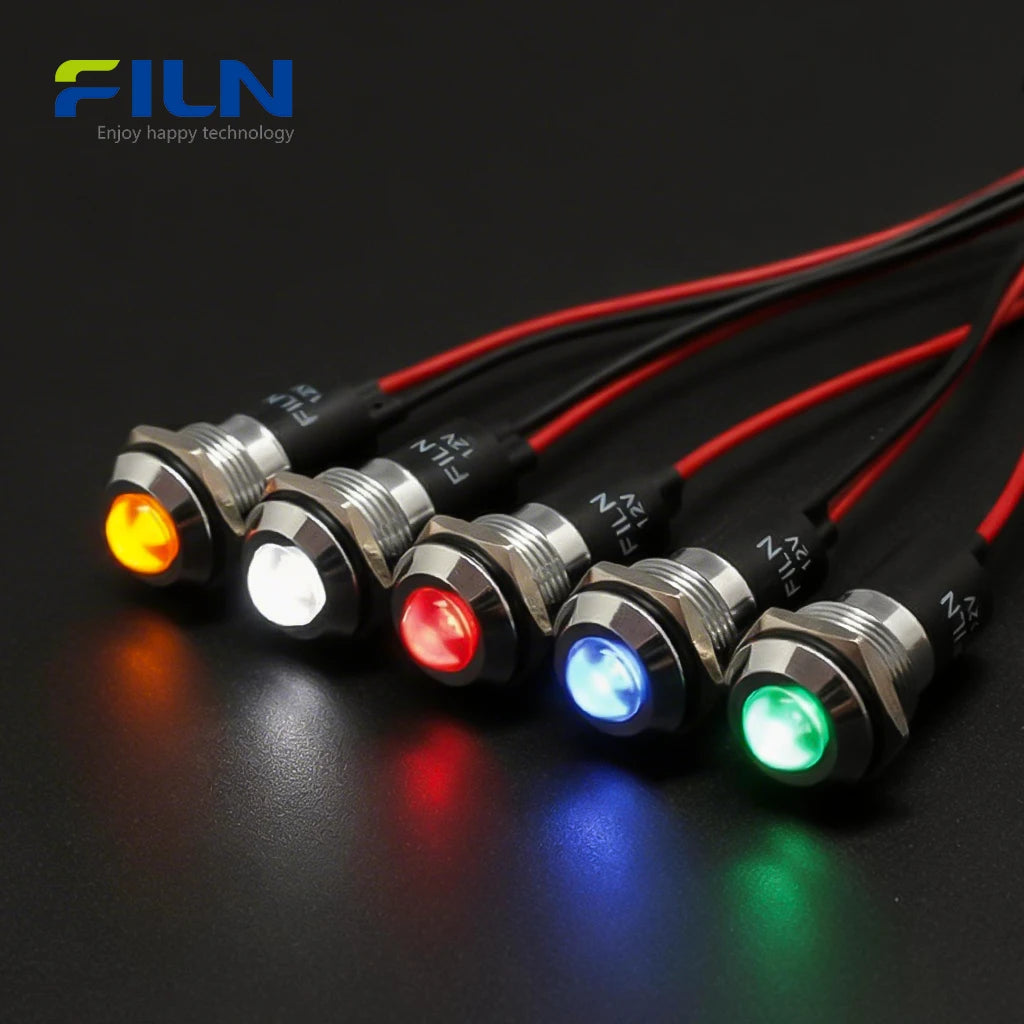

| LED-Farbe | Rot, Grün, Gelb, Blau, Weiß |
| Wasserdichtigkeit | IP65 / IP67 |
| Verdrahtungsart | Vorverdrahtete Leitung (15 cm Länge) |
| Zertifizierungen | ISO9001, CE, VDE, RoHS, SGS, UL |
Materialliste der Komponenten
| Komponentenname | Material | Hinweis |
|---|---|---|
| Gehäuse | Kupferlegierung | Nickel- oder Chrombeschichtung für Korrosionsbeständigkeit |
| Lampenfassung | PA66 Nylon | Hohe Festigkeit und Temperaturbeständigkeit |
| Lampenschirm | PC Polycarbonat | Hohe Lichtdurchlässigkeit, schlagfest |
| Lichtquelle | LED | Lange Lebensdauer, geringer Energieverbrauch |
| Widerstand | Kohleschicht | Stabiler Stromschutz |
| O-Ring | Silikagel | IP67 wasserdichte Abdichtung |
Nennbetriebsparameter
| Nennspannung | 12V (kundenspezifisch 3V-380V verfügbar) |
|---|---|
| Frequenz (AC) | 50～60Hz |
| Nennstrom | ≤20mA |
Allgemeine Eigenschaften
| Betriebstemperatur | -40℃ ～ +80℃ |
|---|---|
| Relative Luftfeuchtigkeit | ≤85% bei +40℃ |
| Umgebungstemperatur | 5~35℃ |
| Luftdruck | 86~106Kpa |
Elektrische Eigenschaften
| Parameter | Testbedingung | Anforderung |
|---|---|---|
| Isolationswiderstand | DC500V für 1 Minute | ≥100MΩ |
| Spannungsfestigkeit | 1500VAC / 5mA / 60s | Kein Durchschlag |
Haltbarkeit & Zuverlässigkeit
| Testelement | Zustand | Standard |
|---|---|---|
| Dauerleben | 30mA 1000h | 50.000 Stunden |
| Hochtemperaturbeständigkeit | 80℃ / 96h | Normale Funktion |
| Tieftemperaturbeständigkeit | -40℃ / 96h | Normale Funktion |
Hauptmerkmale
- Hochkopf-Metall-Design: Verbesserte taktile Ästhetik und Sichtbarkeit aus mehreren Blickwinkeln.
- Vorverdrahteter Komfort: 15 cm Drahtleitungen für schnellen Anschluss, spart Arbeitszeit im Vergleich zum FL1M-16SJ-1 Stifttyp.

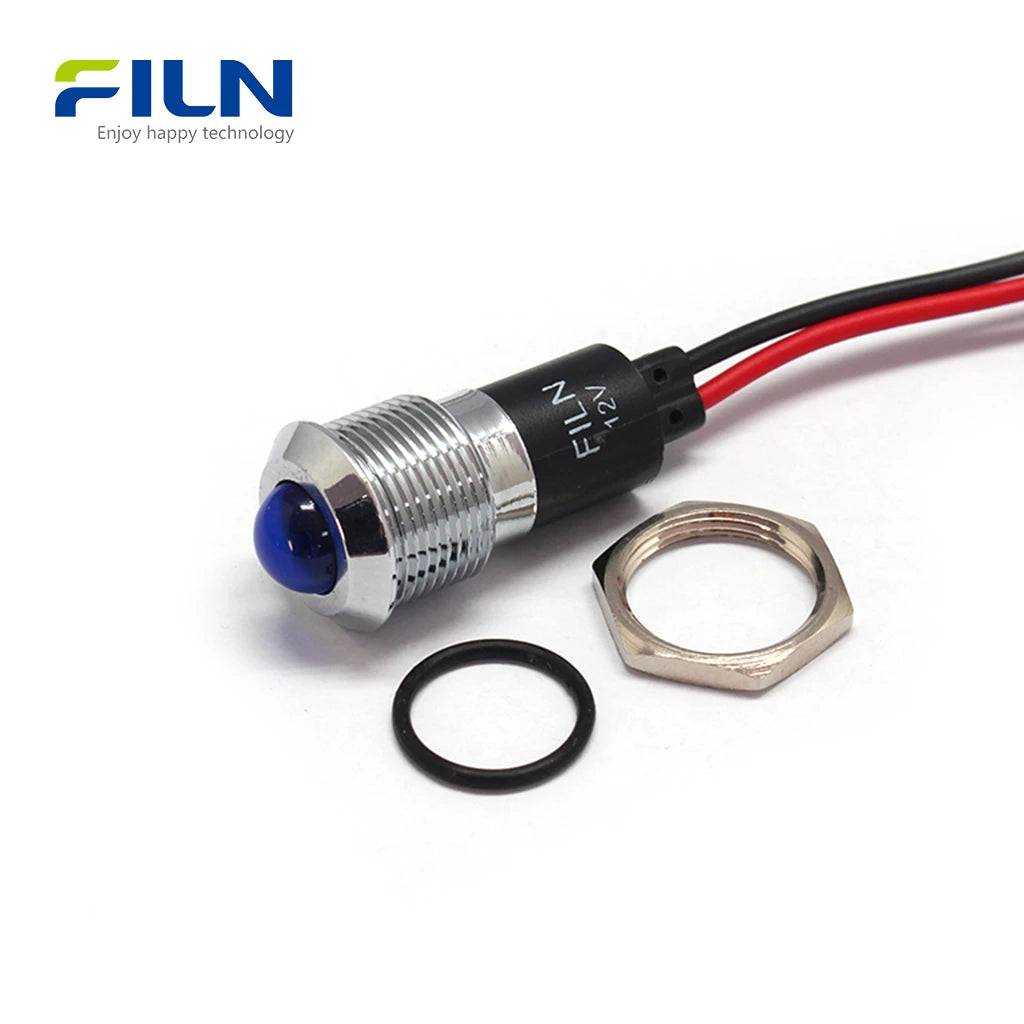

- Hervorragende Abdichtung: Enthält einen 16 mm O-Ring und eine M16 Mutter, erreicht IP67 Staub- und Wasserschutz.
- Langfristige Zuverlässigkeit: Hochhelle LED mit 50.000 Stunden Dauerbetriebsdauer.

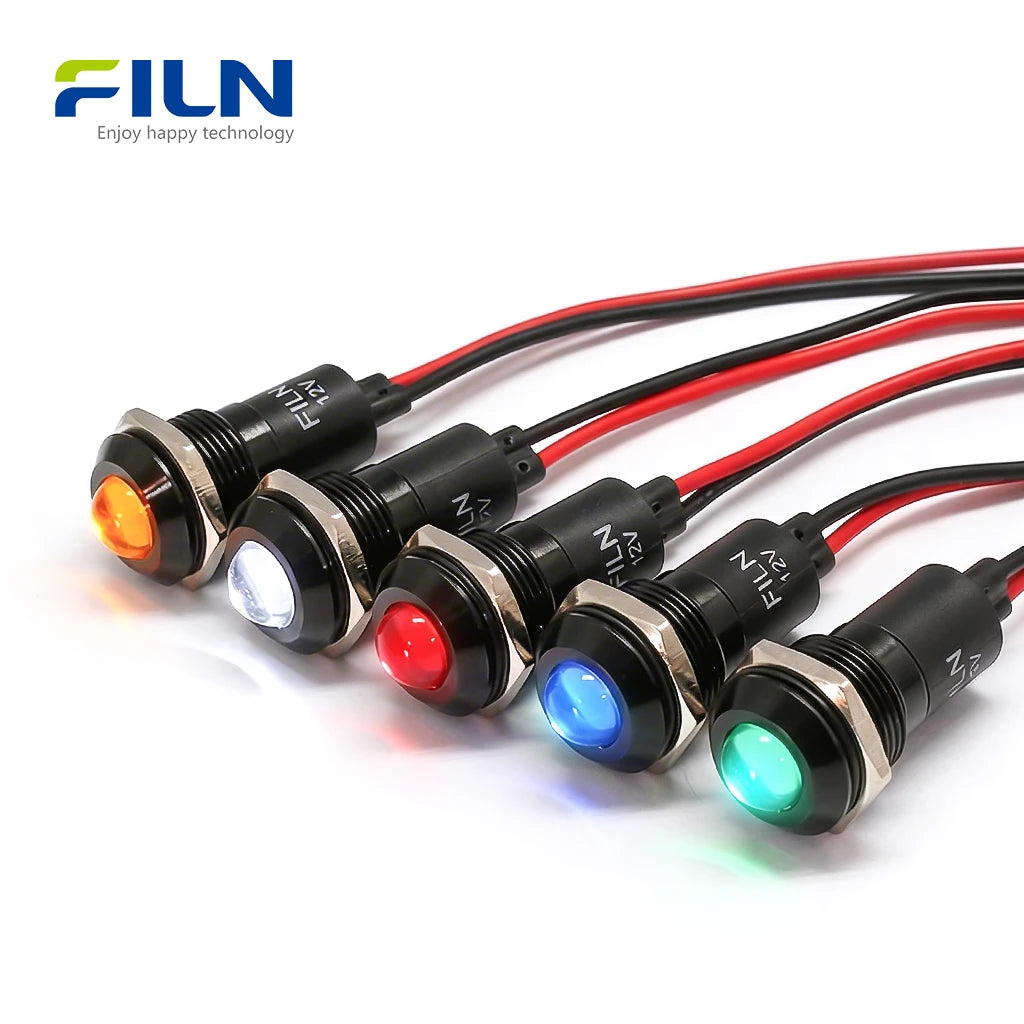

- Finish-Optionen: Erhältlich in elegantem Silber (Chrom) und schlankem Schwarz.
Industrielle Anwendungen
- Industrielle Schalttafeln und Verteilerkästen
- CNC-Bearbeitungszentren und Drehmaschinen
- Automatisierte Produktionslinien
- Signalisierung für Marine- und Außengeräte
- Medizinische Diagnosegeräte
Installationsanleitung
- Bohren Sie ein 16 mm (0,63") großes Loch in die Montageplatte.
- Setzen Sie die Kontrollleuchte von der Vorderseite der Platte ein.
- Platzieren Sie den Silikagel-O-Ring und die M16-Mutter von hinten auf den Gewindekörper.
- Ziehen Sie die Mutter fest an, um eine IP67-wasserdichte Abdichtung zu gewährleisten.
- Verbinden Sie die 15 cm vorverdrahteten Leitungen mit Ihrer Stromquelle (12V-24V).
Was ist eine 12V LED-Anzeigeleuchte für Schalttafeln?
Eine 12V LED-Anzeigeleuchte für Schalttafeln ist eine entscheidende Signalkomponente, die verwendet wird, um den Betriebsstatus von Maschinen zu kommunizieren. Im Gegensatz zum Stifttyp FL1M-16SJ-1, der Löten oder Schnellanschlussklemmen erfordert, verfügt der FL1M-16SW-1 über direkte Drahtleitungen. Das Hochkopfdesign bietet einen größeren Betrachtungswinkel als Flachkopfanzeigen und stellt sicher, dass Bediener Statusmeldungen auch aus der Ferne sehen können. Das Metallgehäuse bietet die nötige Haltbarkeit für raue Industrieumgebungen, in denen Kunststoffalternativen versagen könnten.
Direktlieferung ab Werk
FILN ist ein professioneller Hersteller, der sich auf industrielle Kontrollleuchten spezialisiert hat. Wir bieten umfassende Anpassungsdienste, um Ihre spezifischen Projektanforderungen zu erfüllen:
- Direkte Preise ab Werk
- Spannungsanpassung (3V-380V)
- Anpassung der Drahtlänge
- Steckerbaugruppe
- Schneller weltweiter Versand
Offizielle Website: www.filn.com
Kontaktieren Sie uns: inquiry@cnylin.com.cn
Häufig gestellte Fragen
1. Was ist der Vorteil der 16 mm LED-Kontrollleuchte mit hohem Kopf?
Das Hochkopfdesign projiziert das Licht weiter von der Platte weg und bietet eine 180-Grad-Sichtbarkeit für eine bessere Sicherheitsüberwachung.
2. Kann ich diese 12V-Leuchten mit einem 24V-System verwenden?
Ja, unser Standardmodell 12V-24V unterstützt beide Bereiche. Wir bieten auch kundenspezifische Versionen für 110V und 220V an.
3. Ist die 15 cm Drahtlänge fest?
Während 15 cm Standard ist, bietet FILN kundenspezifische Drahtlängen an, um Ihrem spezifischen Schaltschranklayout zu entsprechen.
4. Wie unterscheidet sich dies vom FL1M-16SJ-1?
Der 16SW-1 ist vorverdrahtet (Leitungstyp) für eine schnellere Installation, während der 16SJ-1 Stiftklemmen verwendet, die besser für einen modularen Austausch geeignet sind.
5. Was bedeutet die IP67-Bewertung?
Dies bedeutet, dass die Leuchte vollständig staubdicht ist und vorübergehendes Eintauchen in Wasser standhält, perfekt für den maritimen Einsatz.
6. Sind schwarze Gehäuse erhältlich?
Ja, wir bieten sowohl silberne (Chrom-) als auch schwarze eloxierte Aluminiumgehäuse für unterschiedliche ästhetische Anforderungen an.
7. Bieten Sie eine UL-Zertifizierung für US-Märkte an?
Ja, FILN-Produkte verfügen über UL-, CE- und VDE-Zertifizierungen für internationale Industriestandards.
8. Welche Lochgröße ist für die Montage erforderlich?
Ein Standard-M16-Loch (16 mm) ist erforderlich. Das Paket enthält die erforderliche Mutter und den O-Ring.
9. Können die LED-Farben angepasst werden?
Wir bieten Rot, Grün, Gelb, Blau und Weiß an. Zweifarbige und dreifarbige Versionen sind auf Anfrage ebenfalls erhältlich.
10. Unterstützt FILN kleine B2B-Bestellungen?
Als Fabrik unterstützen wir sowohl Großbestellungen als auch kleine Testbestellungen für Industriekunden.
