Wippschalter-Zeichnung
Was ist ein 12V Wippschalter?
Ein 12V Wippschalter ist eine essentielle elektromechanische Komponente, die dafür konzipiert ist, den Elektrizitätsfluss innerhalb eines Stromkreises durch eine Kippbewegung zu steuern. Dieser wasserdichte Wippschalter wird hauptsächlich in Automobil-, Marine- und Industrieanwendungen eingesetzt und fungiert als Torwächter, der es Benutzern ermöglicht, die Stromversorgung zu Geräten wie LED-Leuchten, Pumpen oder schweren Maschinen manuell ein- und auszuschalten. Die kcd4 Wippschalter 4-polige Konfiguration wird besonders für ihre Fähigkeit geschätzt, hohe Stromlasten bis zu 30A Wippschalter 250VAC zu handhaben, während sie gleichzeitig eine integrierte LED-Beleuchtung zur Statusrückmeldung bietet.
Produktübersicht

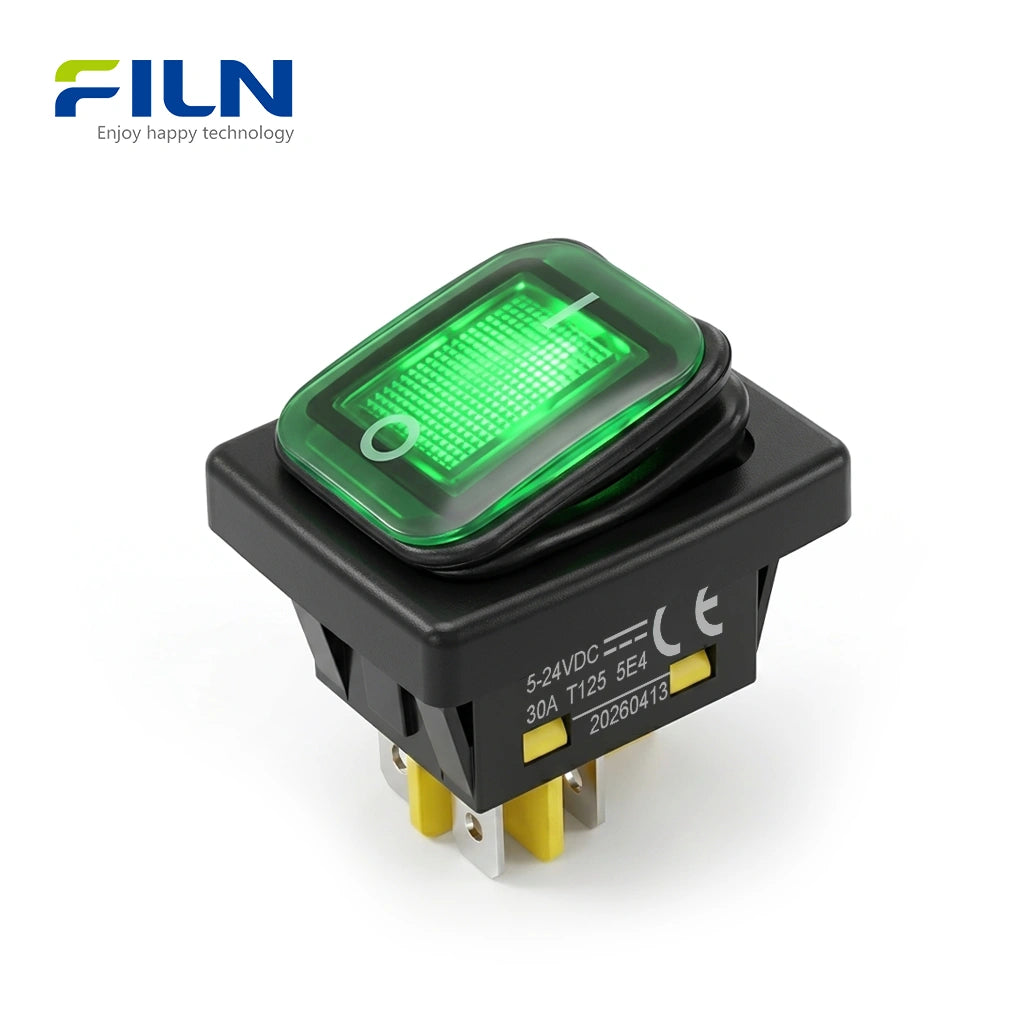

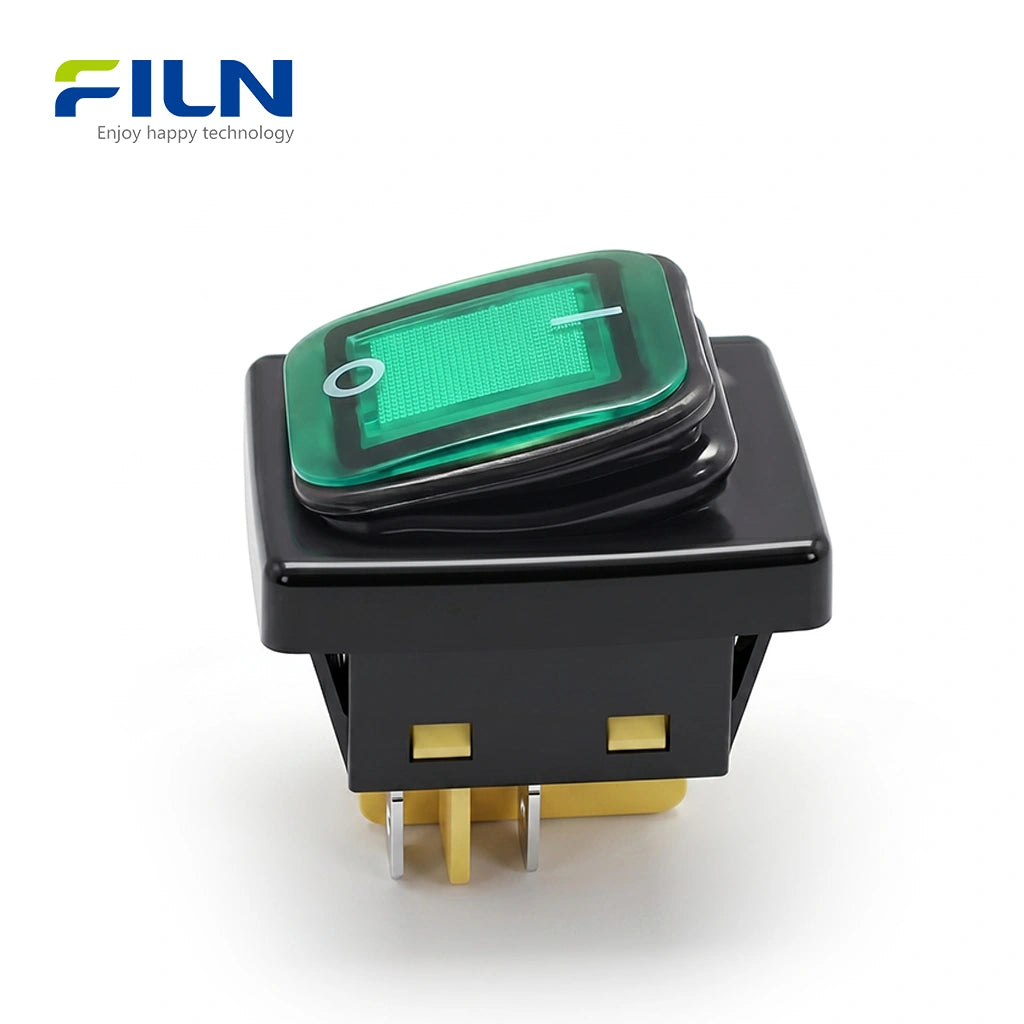

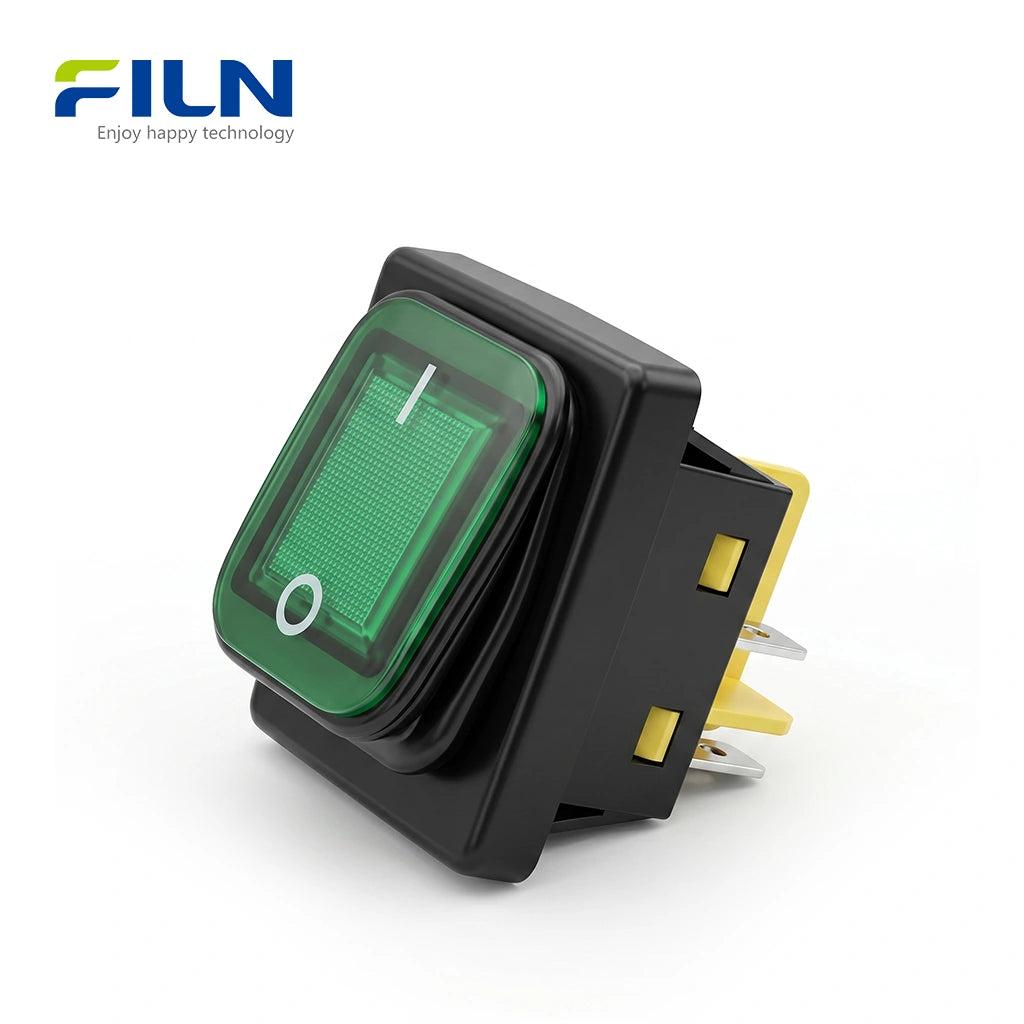

Der FILN FL3-KCD4-0321-21 ist ein hochwertiger rechteckiger beleuchteter Wippschalter, der für maximale Haltbarkeit und Zuverlässigkeit in rauen Umgebungen entwickelt wurde. Mit einer IP65 Wippschalter-Einstufung ist diese Komponente vollständig gegen Staub und Wassereintritt geschützt, was sie zur idealen Wahl für Marine-Armaturenbretter und Outdoor-Bedienfelder macht. Mit globalen Zertifizierungen einschließlich UL, CE, VDE, RoHS und ISO9001 gewährleistet unser industrieller Leistungswippschalter die Einhaltung strengster Sicherheitsstandards. Der Schalter verwendet einen hochleitfähigen AgCdO12 Silberkontakt, um eine stabile elektrische Leistung über seine Lebensdauer von 10.000 Zyklen zu gewährleisten, selbst bei der Verwaltung von Hochleistungs-30A-Lasten.
Kurzübersicht Technische Daten
| Attribut | Details |
|---|---|
| Modellnummer | FL3-KCD4-0321-21 |
| Montageabmessungen | 30 x 22 mm / 1,18" x 0,87" |
| Schalterfunktion | EIN-AUS (SPST/DPST) |

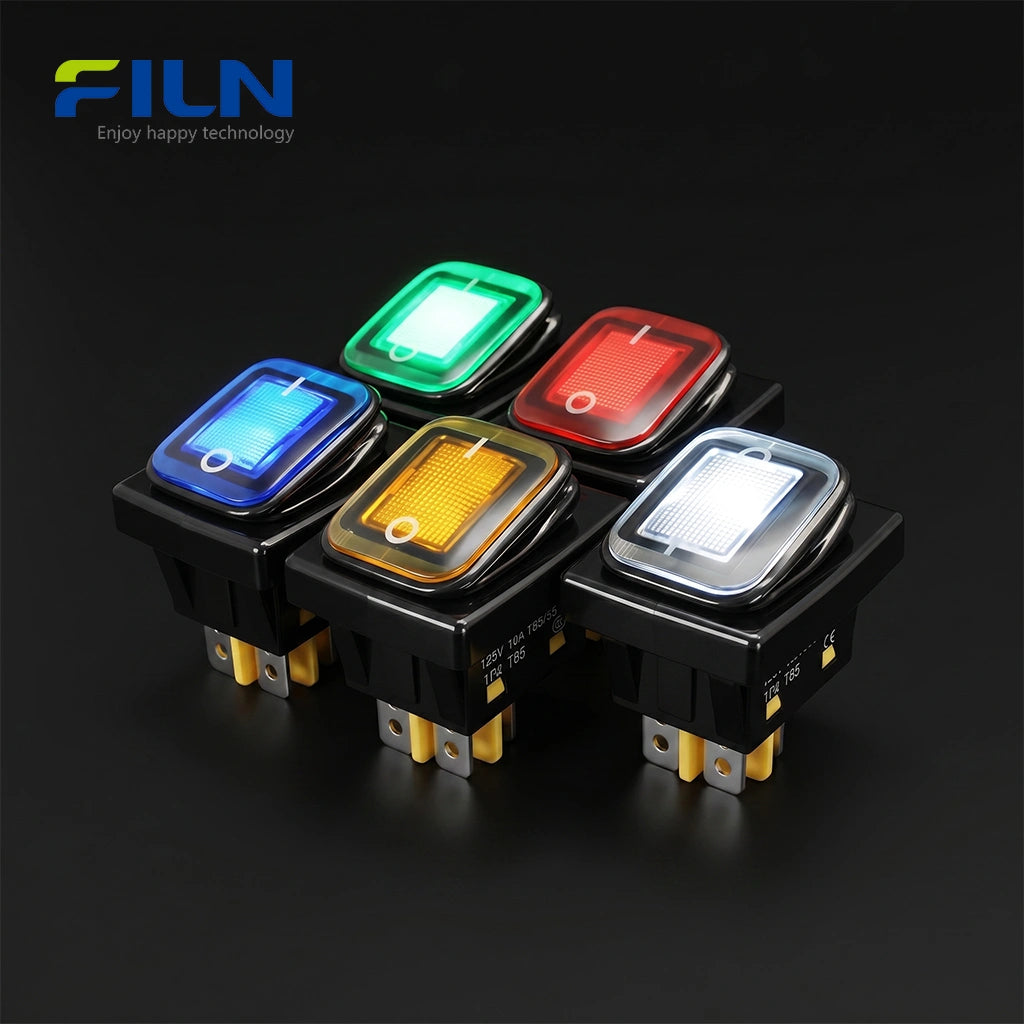

| LED-Farboptionen | R / G / Y / B / W / Unbeleuchtet |
| Betätigerform | Rechteckig / Quadratische Vorderseite |
| Anschlussart | 4-Pin Schnellverbindungsanschlüsse |
Leistungsparameter
| Parameter | Technischer Wert |
|---|---|
| Nennspannung/-strom | 30A 250VAC / 18(12)A 125VAC |
| Kontaktwiderstand | ≤ 50mΩ |
| Isolationswiderstand | ≥ 100mΩ / 500VDC |
| Durchschlagsfestigkeit | 1500VAC / 5mA 60s |
| Elektrische Lebensdauer | 10.000 Zyklen |
| Betriebstemperatur | -40°C bis +125°C |
| Schutzart | IP65 / IP66 Wasserdicht |
| Zertifizierungen | ISO9001, CE, VDE, RoHS, SGS, UL |
Komponentenmaterialien
| Teilename | Material |
|---|---|
| Transparente Platte / Lichtleiter | Polycarbonat (PC) |
| Schalterhalterung / Gehäuse | Schlagfestes ABS |
| Wasserdichte Abdeckung / Dichtung | Silikongummi |
| Bodenplatte | PA66 Nylon |
| Anschlüsse / Federplatine | H62 Messing |
| Kontakte | AgCdO12 Silberlegierung |
| Interne Lichtquelle | Hocheffiziente LED |
Funktionale Variationen
| Funktionsmodus | Bedienungslogik |
|---|---|
| EIN-AUS | Standard-rastender Schalter. Schaltet das Gerät ein, wenn gedrückt; bleibt ausgeschaltet, bis umgeschaltet. |
| EIN-EIN | Wechselt zwischen zwei aktiven Stromkreisen. Keine mittlere "Aus"-Position. |
| (EIN)-AUS | Momentan-Schalter. Der Stromkreis ist nur aktiv, solange der Knopf gedrückt gehalten wird. |
| EIN-(AUS) | Normalerweise geöffneter Momentan-Schalter. Durch kurzes Drücken des Schalters wird der Stromkreis kurzzeitig unterbrochen. |
| EIN-(EIN) | Umschalten zwischen zwei Stromkreisen mit Federung in den primären Zustand. |
Technische Vorteile des 30A Hochstrom-Wippschalters
Der FILN 30A Hochstrom-Wippschalter wurde sorgfältig für hohe Lasten und extreme Langlebigkeit entwickelt. Unten finden Sie einen detaillierten technischen Vergleich, der die überlegenen Merkmale unseres verbesserten Modells hervorhebt:
| Kernkomponente | Upgrade-Beschreibung | Leistungsvorteil |
|---|---|---|
| Gehäusestruktur | Geteiltes schwarzes Gehäusedesign | Überlegene strukturelle Stabilität und verbesserte Abdichtung für einfachere Installation. |
| Wasserdichtes Design | Optimierte Rahmenoberfläche | Sicherere Passform in Panels, wodurch die Wasser- und Staubschutzklassen erheblich verbessert werden. |
| Beleuchtung | Premium LED-Lampe | Längere Lebensdauer und gleichmäßigere Beleuchtung im Vergleich zu herkömmlichen Neonlampen. |
| Kontaktmaterial | Silberkontakte + 1 mm dickes Messing | Für echte 30A Lasten ausgelegt; bietet höhere elektrische Lebensdauer und Zuverlässigkeit. |
| Innerer Halter | Neuer größerer Kontakthalter | Erhöht die Kontaktfläche, um die Wärmeentwicklung bei Hochstrombetrieb zu reduzieren. |
| Materialgüte | Importiertes PA-Nylonmaterial | Hohe Flammwidrigkeit; widersteht Rissbildung auch in Umgebungen mit hohen Temperaturen. |
Um die Sicherheit und Langlebigkeit Ihrer Ausrüstung zu gewährleisten, empfehlen wir das 30A Verbesserte Modell für Hochleistungsanwendungen wie Industrielle Steuerungen, tragbare Outdoor-Stromversorgungen, Marinesysteme und Hochleistungs-Automodifikationen.
Wippschalter mit Rahmen vs. ohne Rahmen
FILN Professional Series: Details definieren Qualität, Lösung durch Sie definiert.
Die gerahmte verbesserte Version (mit weißem Rand) ist für hochwertige, hochbelastbare und exporttaugliche Geräte konzipiert. Der interne hochfeste weiße Rahmen fungiert als „Exoskelett“, das den Schalterkörper vor Verformungen schützt. Für beengte Platzverhältnisse bietet unsere klassische Standardversion (rahmenlos) einen minimalistischen Platzbedarf, ohne die elektrische Kernleistung des 30A Wippschalters zu beeinträchtigen.
Breites Anwendungsspektrum
Aufgrund ihrer hohen Zuverlässigkeit und Strombelastbarkeit werden FILN Wippschalter in verschiedenen globalen Branchen eingesetzt:
- Haushaltsgeräte: Wasserspender, Heißluftfritteusen, Kaffeemaschinen.
- Büro & Gewerbe: PDU-Steckdosenleisten, Drucker.
- Industrielle Steuerung: Verteilerkästen, Förderanlagen.
- Marine & Automobil: Wohnmobilbeleuchtung, Bootsbedienfelder.
- Medizinische Geräte: Zentrifugen, Ultraschallgeräte.
Installationsanleitung

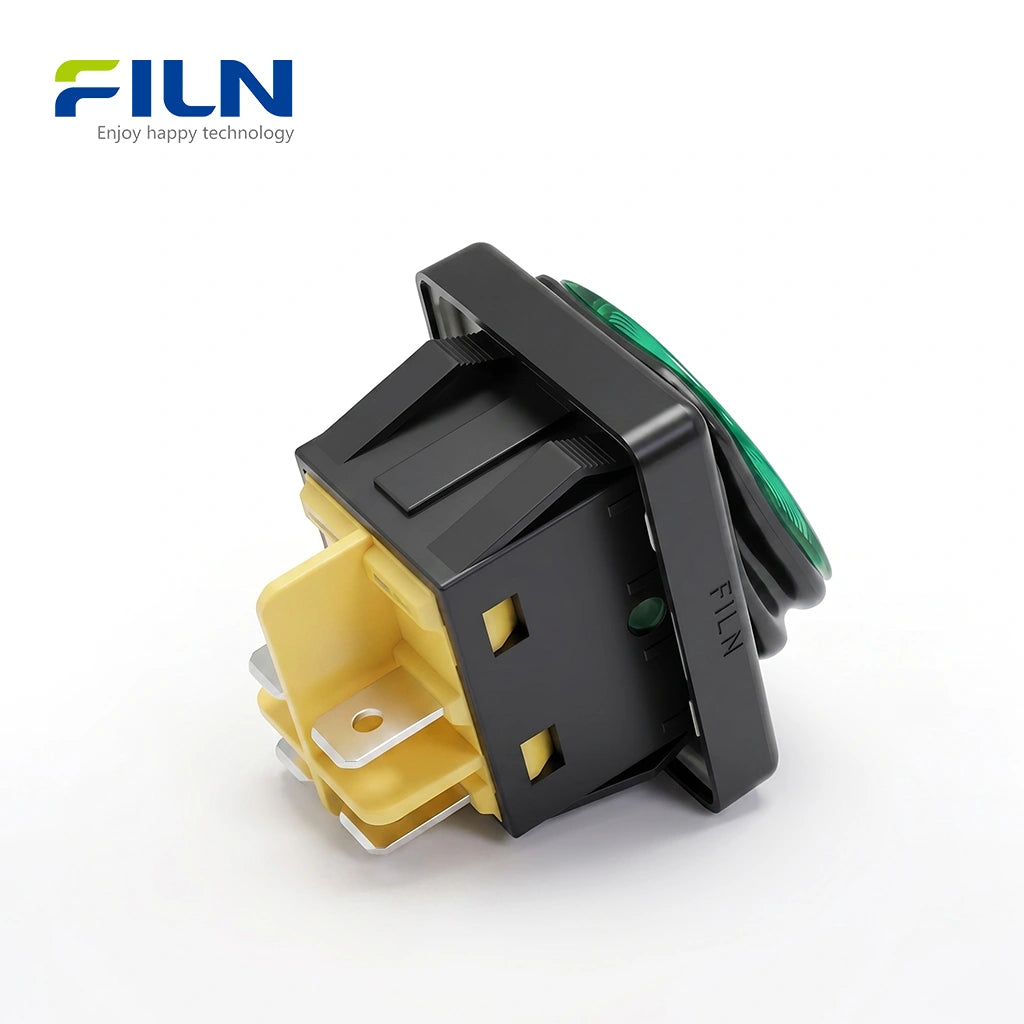

- Plattenausschnitt: Bereiten Sie eine präzise rechteckige Öffnung von 30 mm x 22 mm vor.
- Einsetzen: Richten Sie den Schalter aus und drücken Sie ihn durch, bis die seitlichen Clips einrasten.
- Verkabelung: Schließen Sie die 4,8-mm- oder 6,3-mm-Flachstecker gemäß dem Diagramm an.
- Überprüfung: Betätigen Sie den Schalter, um einen reibungslosen Betrieb und LED-Rückmeldung sicherzustellen.
Umfassende Anleitung zur Wippschalterverkabelung
Ein Schaltplan für einen 4-poligen Wippschalter ist unerlässlich für die Verwaltung von Lasten mit höherem Strom. FILN-Schalter können entweder für "unabhängige Beleuchtung" oder "abhängige Beleuchtung" konfiguriert werden.
Option 1: Licht an, wenn das Gerät in Betrieb ist (abhängig)
- Eingangsanschluss: Strom (+) und (-) an den unteren Satz von Pins.
- Ausgangsanschluss: Geräteklemmen an den oberen Satz von Pins.
Option 2: Schaltlicht bleibt ständig an (unabhängig)
- Eingangsanschluss: Strom (+) und (-) an den oberen Satz von Pins.
- Ausgangsanschluss: Geräteklemmen an den unteren Satz von Pins.
Branchenwissen: So funktioniert es
Ein Wippschalter funktioniert nach dem Prinzip einer Wippe. Intern wird eine bewegliche "Federplatte" vom Betätiger gedrückt, um den Stromkreis zu schließen oder zu unterbrechen. Bei beleuchteten Versionen ist eine kleine LED oder eine Neonlampe parallel geschaltet. Industrielle Geräte verlassen sich auf diese aufgrund ihrer hohen Strombelastbarkeit und des klaren taktilen Feedbacks.
Direktlieferung ab Werk & Anpassung
FILN ist ein führender globaler Hersteller, der sich auf Hochleistungs-Schaltgeräte spezialisiert hat. Wir bieten keine Mindestbestellmenge, schnelle Lieferzeiten (7-15 Tage) und vollständige Anpassung (Spannung, Kabellängen).
Offizielle Website: www.cnfiln.com
Kontakt-E-Mail: inquiry@cnylin.com.cn
Häufig gestellte Fragen
F1: Was ist ein 4-poliger 12-V-Wippschalter?
Es ist ein elektrischer Schalter mit vier Klemmen, der einen zweizeiligen Stromkreis oder einen einzelnen Stromkreis mit integrierter Statusleuchte steuern kann.
F2: Ist dieser Wippschalter wasserdicht?
Ja, er verfügt über die Schutzart IP65 mit einer Silikonkautschukabdeckung, die ihn vor Spritzwasser und Staub schützt.
F3: Was bedeutet die Bewertung "30A 250VAC"?
Dies gibt den maximalen Strom (30 Ampere) und die Spannung (250 Volt AC) an, die die internen Silberkontakte sicher verwalten können.
F4: Kann ich diesen für 12-V-DC-Anwendungen verwenden?
Absolut. Obwohl für Wechselstrom ausgelegt, können der Schalter und seine interne LED für 12-V-DC- oder 24-V-DC-Systeme angepasst werden.
F5: Welchen Vorteil bietet ein beleuchteter Wippschalter?
Die Beleuchtung bietet eine sofortige visuelle Bestätigung des Gerätestatus, was für die Sicherheit entscheidend ist.
F6: Wie installiere ich den Schalter?
Er verwendet ein Schnappbefestigungsdesign. Schneiden Sie ein 30x22mm großes Loch und drücken Sie den Schalter von vorne ein.
F7: Bietet FILN technische Zeichnungen an?
Ja, wir stellen detaillierte technische Zeichnungen und 3D-Modelle für alle Schalter der KCD4-Serie zur Verfügung.
F8: Welche Klemmengrößen gibt es?
Die 4-poligen Klemmen sind typischerweise 6,3 mm (1/4") Standard-Flachsteckverbinder.
F9: Kann der Schalter als Momentschalter fungieren?
Ja, wir bieten (EIN)-AUS- und EIN-(AUS)-Momentschalter an.
F10: Sind diese Schalter für den internationalen Verkauf zertifiziert?
Ja, FILN-Produkte tragen UL-, CE- und RoHS-Kennzeichnungen, um die weltweite Einhaltung gesetzlicher Vorschriften zu gewährleisten.
