Technisches Datenblatt Wippschalter
Was ist ein 120V Wippschalter mit Edelstahloberfläche?

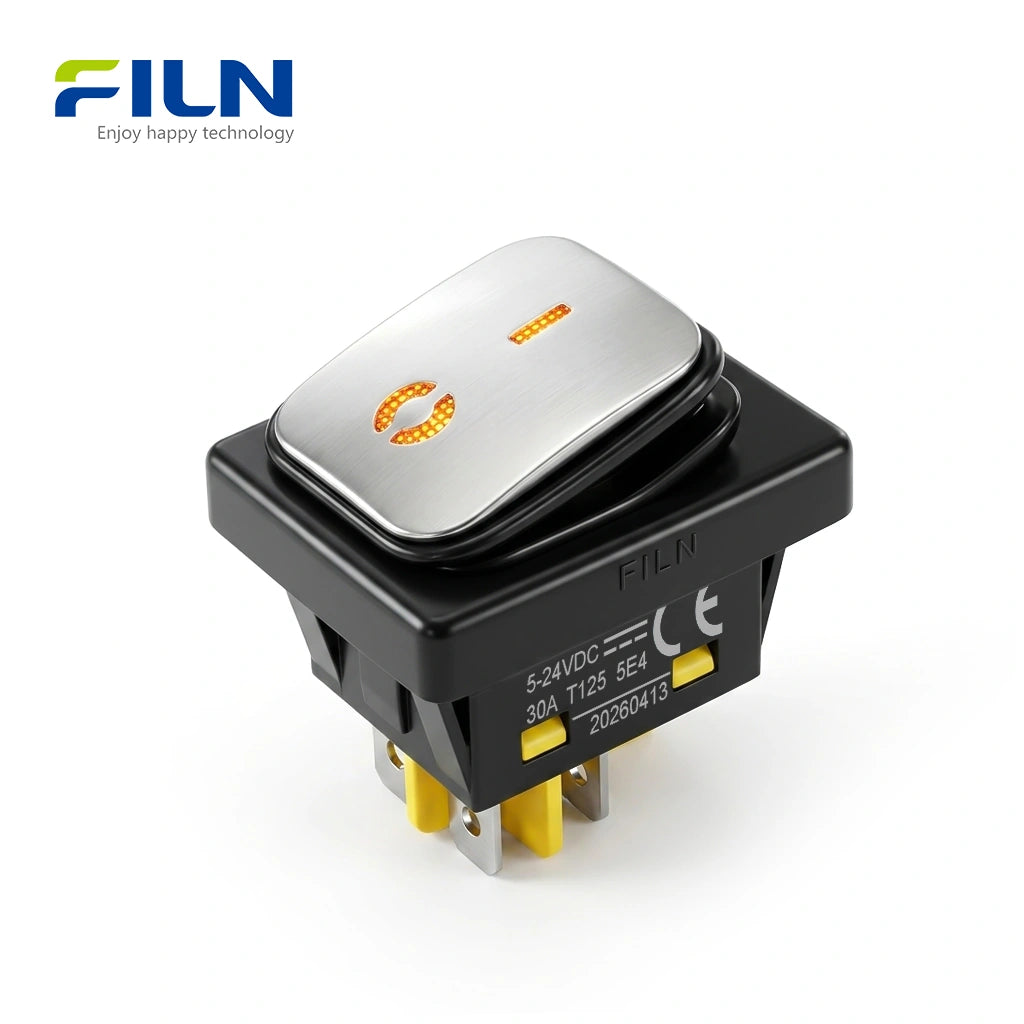

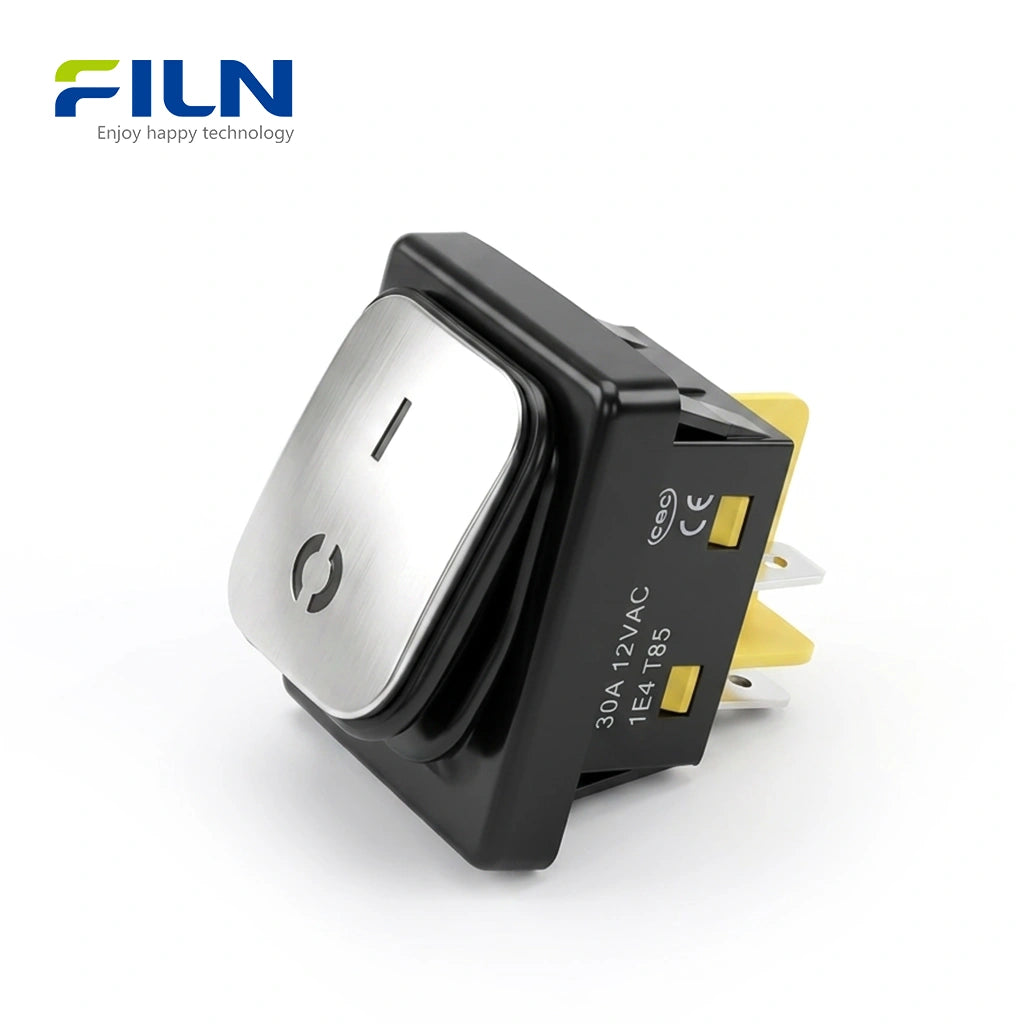

Ein 120V Wippschalter ist eine elektrische Steuerungskomponente, die darauf ausgelegt ist, einen Stromkreis durch eine Wippbewegung zu öffnen oder zu schließen. Das Modell FL3-KCD4-0324-21 verfügt über eine hochwertige Edelstahloberfläche, die eine moderne, hochwertige Ästhetik bietet und gleichzeitig überragende Langlebigkeit gewährleistet. Dieser KCD4 Wippschalter wurde speziell für 30x22mm Panelausschnitte entwickelt, die in Industriemaschinen und kommerziellen Geräten üblich sind. Die Edelstahloberfläche ist nicht nur modisch, sondern auch unglaublich leicht zu reinigen und zu pflegen, wodurch sie ideal für Umgebungen ist, in denen Hygiene und Ästhetik Priorität haben. Mit einer DPST 4-poligen Konfiguration bietet er eine sichere zweipolige Schaltung für 120V- oder 220V-Stromsysteme.
Produktübersicht

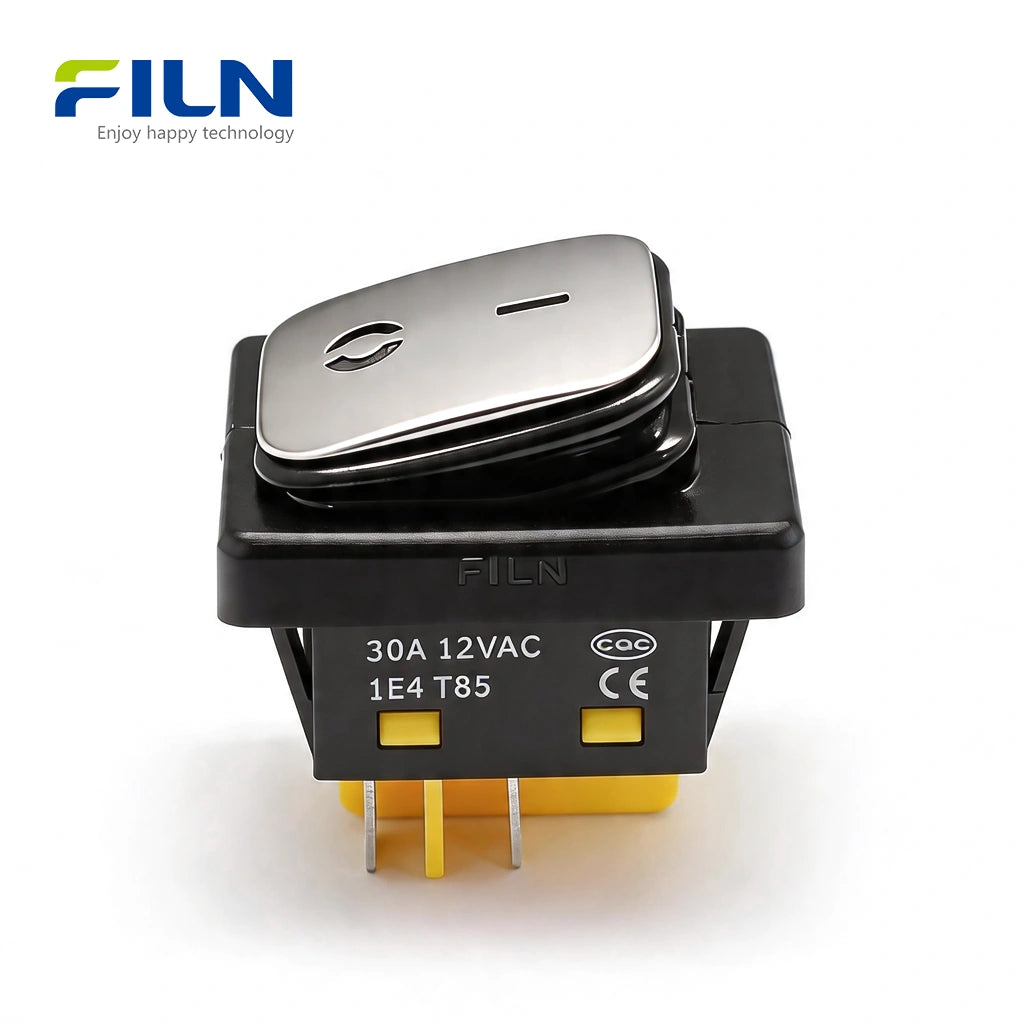

Der FILN 120V Wippschalter ist eine vielseitige Stromsteuerungslösung, die nach ISO9001, CE, VDE, RoHS, SGS, UL und IP65 zertifiziert ist. Dieser wasserdichte 4-polige Wippschalter wurde für Hochleistungsanwendungen entwickelt und unterstützt Ströme bis zu 30A, wodurch er sich für den robusten industriellen DPST-Leistungsregler eignet. Der Wippschalter mit Edelstahloberfläche für Geräte bietet ein geteiltes Design mit einem internen Rahmen für verbesserte mechanische Stabilität. Ob in Outdoor-Elektrowerkzeugen, Küchengeräten oder medizinischen Geräten eingesetzt, der beleuchtete KCD4 Wippschalter sorgt durch seine R/G/Y/B/W LED-Optionen für Sichtbarkeit in dunklen Umgebungen. Die Schnappmontage des Wippschalters ermöglicht eine schnelle Integration in Standardpanele.
Kurzspezifikationen
| Produktmodell | FL3-KCD4-0324-21 |
| Montageausschnitt | 30mm x 22mm (1.18" x 0.87") |
| Schaltfunktion | EIN-AUS / EIN-EIN |

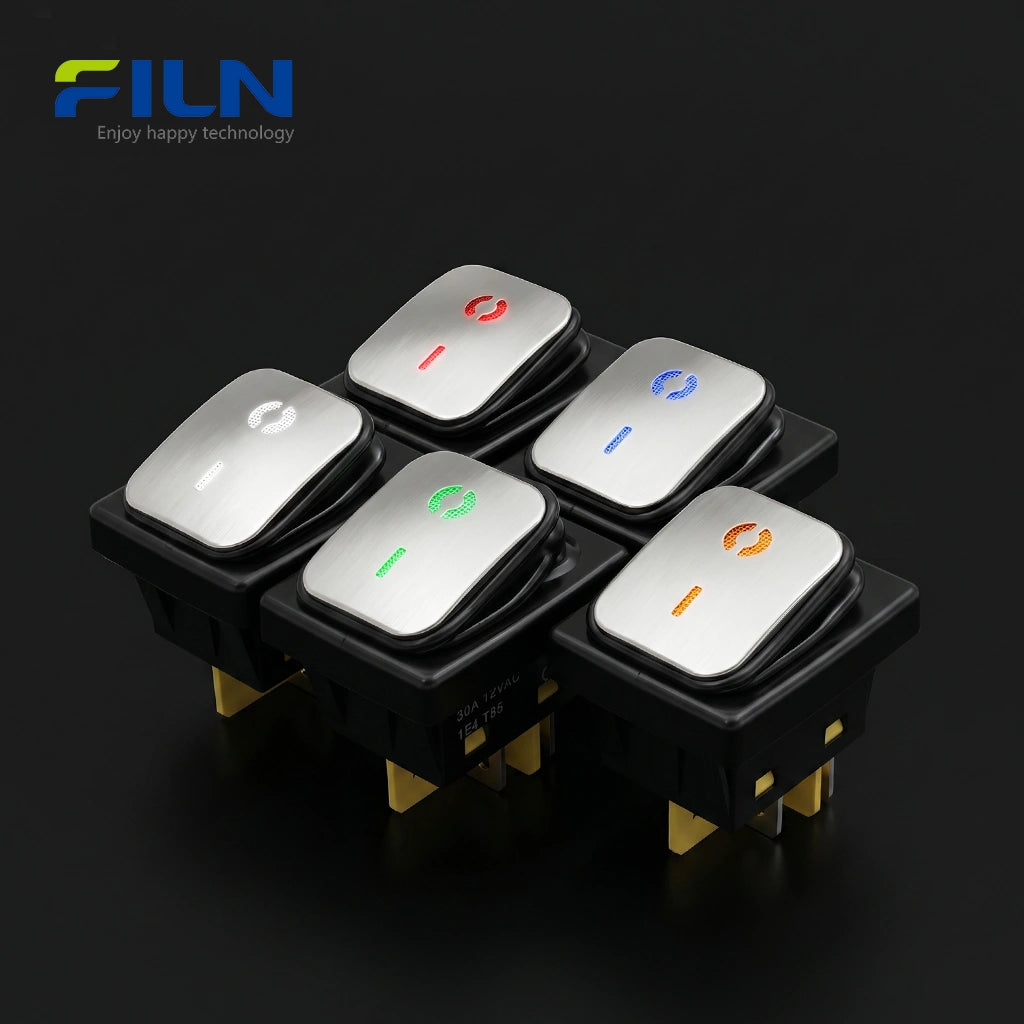

| LED-Farben | Rot, Grün, Gelb, Blau, Weiß |
| Oberflächenmaterial | Hochwertiger Edelstahl |

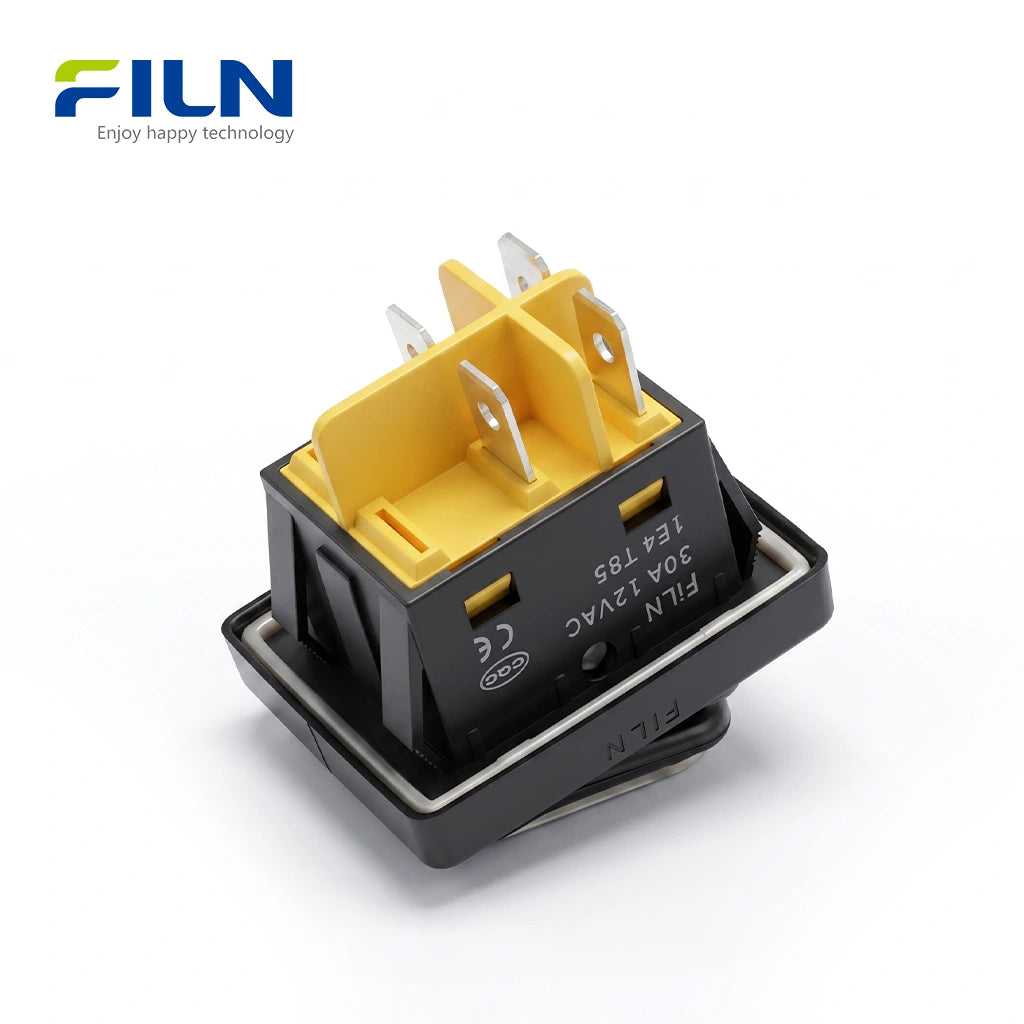

| Verdrahtungsmethode | 4-polige Schnellanschlussklemmen |
Vergleich der Wippschalterfunktionen
| Funktionstyp | Operationslogik | Beste Anwendung |
|---|---|---|
| EIN-AUS | Rastend; bleibt in Position. | Hauptstromsteuerung. |
| EIN-EIN | Rastend; wechselt zwischen zwei Stromkreisen. | Zweistufige oder Modusauswahl. |
| (EIN)-AUS | Tastend; federt zurück auf AUS. | Hupe oder Reset-Taste. |
| EIN-(AUS) / EIN-(EIN) | Tastend; federt in den Ausgangszustand zurück. | Temporäre Tests oder Joggen. |
Leistungsparameter
| Nennspannung | 30A 250VAC / 18(12)A 125VAC (Kundenspezifisch 5V-220V) |
| Kontaktwiderstand | ≤50mΩ |
| Isolationswiderstand | ≥100mΩ / 500VDC |
| Spannungsfestigkeit | 1500VAC / 5mA 60s |
| Elektrische Lebensdauer | 10.000 Zyklen |
| Schutzart | IP65 Wasserdicht |
Hochwertige Komponentenmaterialien
| Teilename | Material |
|---|---|
| Oberflächenplatte | Hochwertiger Edelstahl |
| Transparente Folie | Polycarbonat (PC) |
| Obere Basis / Halterung | Schlagfestes ABS |
| Untere Basis | Flammhemmendes PA66 |
| Anschlüsse / Pins | Messing H62 mit Versilberung |
| Kontakt | Silberlegierung AgCdO12 |
| Wasserdichte Abdeckung | Industrielles Silikonkautschuk |
Technische Vorteile des 30A Hochstrom-Wippschalters
Der FILN 30A Hochstrom-Wippschalter wurde sorgfältig für hohe Lasten und extreme Haltbarkeit entwickelt. Unten finden Sie einen detaillierten technischen Vergleich unseres verbesserten Modells:
| Kernkomponente | Upgrade-Beschreibung | Leistungsvorteil |
|---|---|---|
| Gehäusestruktur | Geteiltes schwarzes Gehäusedesign | Überragende strukturelle Stabilität und verbesserte Abdichtung für einfachere Installation. |
| Wasserdichtes Design | Optimierte Rahmenoberfläche | Passt sich besser an Panele an und verbessert die Wasserdichtigkeitswerte erheblich. |
| Beleuchtung | Premium LED-Lampe | Längere Lebensdauer und gleichmäßige Beleuchtung im Vergleich zu Neonlampen. |
| Kontaktmaterial | Silberkontakte + 1mm dickes Messing | Ausgelegt für echte 30A Lasten; bietet höhere elektrische Lebensdauer. |
| Innenhalterung | Neuer größerer Kontakthalter | Reduziert die Wärmeentwicklung bei hohem Strombetrieb. |
| Materialgüte | Importiertes PA Nylon Material | Hochfeste Flammhemmung; widersteht Rissbildung bei hoher Hitze. |
Anwendungs- & Auswahlhilfe
Wir empfehlen das 30A Upgrade-Modell für Hochleistungsanwendungen:
Industrielle Schalttafeln
Portable Power Stations
Marine Dashboard Systeme
Performance Automotive Upgrades
Der Vorteil von Edelstahlfront & Innenrahmen
FILNs KCD4 30x22mm Wippschalter ist für Premium-Leistung konzipiert. Die Edelstahloberfläche bietet ein deutliches Upgrade gegenüber Standard-Kunststoffschaltern: Sie ist korrosionsbeständig, leicht zu reinigen und bietet ein schlankes, modernes Finish, das den Wert jedes Geräts erhöht. Darüber hinaus bietet das geteilte Design mit internem Rahmen eine strukturelle "Exoskelett"-Unterstützung, die verhindert, dass der Schalterkörper in engen Panelausschnitten reißt oder seine Spannung verliert. Dieser interne Rahmen stellt auch sicher, dass die IP65-Gummidichtung während der gesamten Lebensdauer des Schalters komprimiert und effektiv bleibt.
Globale Anwendungen
Aufgrund seiner 30A Hochstrom-Wippschalter-Einstufung und seiner wasserdichten Outdoor-Wippschalter-Fähigkeiten wird dieses KCD4-Modell weltweit eingesetzt in:
- Gastronomie: Öfen, Heißluftfritteusen und Kaffeemaschinen.
- Industrielle Steuerung: Stromverteilungseinheiten und Schaltschränke.
- Outdoor-Ausrüstung: Reinigungsmaschinen und Marine-Panele.
- Kommerzielle Hardware: Verkaufsautomaten und POS-Systeme.
Installationsanleitung
- Plattenschnitt: Erstellen Sie eine präzise 30x22mm Öffnung in der Montagefläche.
- Einsetzen: Schieben Sie den Wippschalter von oben durch die Platte.
- Einrasten: Verwenden Sie die beidseitigen Einrastclips, um den Schalter fest zu arretieren.

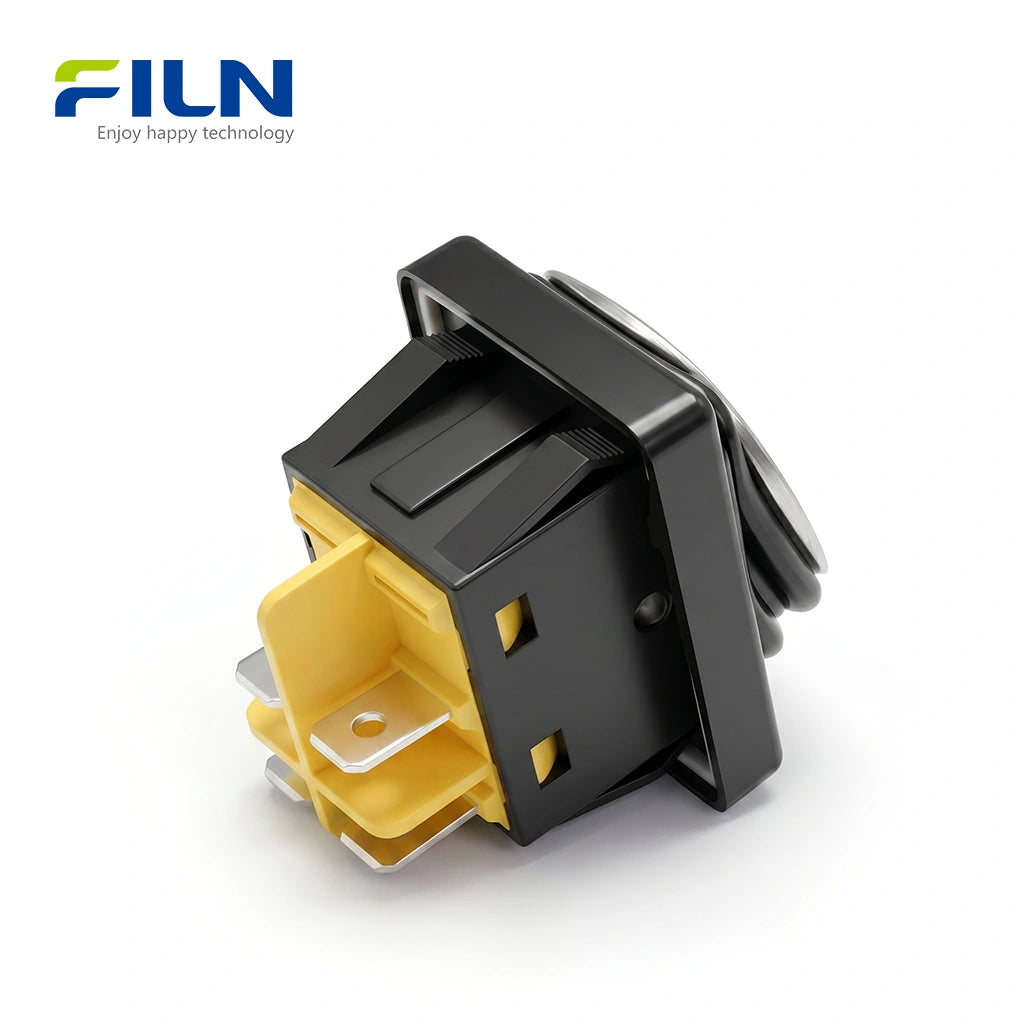

- Verdrahtung: Schließen Sie die 4-poligen Schnellklemmen gemäß Ihren Schaltkreisanforderungen an.
4-poliger Wippschalter Schaltplan & Anschlussanleitung
Ein 4-poliger Wippschalter Schaltplan ist unerlässlich für die Verwaltung höherer Stromlasten. Diese Schalter sind typischerweise zweipolig einwurfs (DPST). Je nach Ihren Anforderungen wählen Sie zwischen zwei Verdrahtungsoptionen:
Option 1: Licht an, wenn das Gerät in Betrieb ist (abhängig)
Die LED leuchtet nur, wenn der Schalter in die Position „EIN“ geschaltet ist.
- Eingang: Strom (+) und (-) an den unteren Satz von Pins.
- Ausgang: Geräteklemmen an den oberen Satz von Pins.
Option 2: Schalterlicht bleibt ständig beleuchtet (unabhängig)
Die LED bleibt an, solange die Stromquelle angeschlossen ist (Schalterfinder-Modus).
- Eingang: Strom (+) und (-) an den oberen Satz von Pins.
- Ausgang: Geräteklemmen an den unteren Satz von Pins.
Direktlieferung ab Werk & Globale Anpassung
FILN bietet professionelle Fertigung mit keiner Mindestbestellmenge und schnellem weltweitem Versand.
Spannungsanpassung
Kabellängenanpassung
Steckeranpassung
Kostenlose Musterunterstützung
Offizielle Website: www.filn.com | Kontakt: inquiry@cnylin.com.cn
Häufig gestellte Fragen
1. Verfügt der 4-polige 120V Wippschalter über eine LED-Anzeige?
Ja, er verfügt über eine eingebaute R/G/Y/B/W LED für Sichtbarkeit.
2. Welchen Vorteil bietet die Edelstahloberfläche?
Sie ist modisch, leicht zu reinigen und bietet eine industrielle Haltbarkeit.
3. Kann dieser Schalter 30A Strom verarbeiten?
Ja, das Modell KCD4 ist für hohe Stromlasten bis zu 30A bei 120V/250V AC ausgelegt.
4. Ist der Wippschalter für den Außenbereich wasserdicht?
Ja, er ist IP65 gegen Wasser und Staub geschützt.
5. Was ist eine 4-polige DPST-Konfiguration?
Sie steht für Double Pole Single Throw und steuert sowohl die stromführenden als auch die neutralen Drähte gleichzeitig.
6. Wie installiere ich den Einrastschalter?
Drücken Sie ihn einfach in ein 30x22mm Loch, bis die Seitenclips einrasten.
7. Welche Zertifizierungen hat der FILN KCD4 Schalter?
Er ist UL, CE, VDE, RoHS und SGS zertifiziert.
8. Kann ich die Kabellänge anpassen?
Ja, wir bieten vollständige Anpassungsmöglichkeiten für Kabellängen und Steckverbinder.
9. Ist dieser Schalter für Küchengeräte geeignet?
Absolut. Die Edelstahloberfläche ist perfekt für Öfen und Heißluftfritteusen.
10. Bietet FILN kostenlose Muster für B2B-Kunden an?
Ja, kontaktieren Sie inquiry@cnylin.com.cn, um Muster für Ihr Projekt anzufordern.
